Дросельний вузол знімаємо для заміни датчика положення дросельної заслінки або самого вузла, а також зняття ресивера.

Залежно від комплектації автомобіля на двигун може бути встановлений дросельний вузол із тросовим приводом заслінки та електричним приводом дросельної заслінки.

Снятие дроссельного узла двигателя К4М Ниссан Альмера

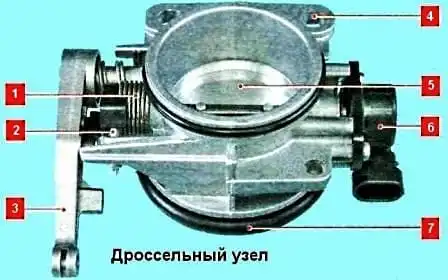

Зняття дросельного вузла з механічним приводом дросельної заслінки

Снятие дроссельного узла двигателя К4М Ниссан АльмераСнятие дроссельного узла двигателя К4М Ниссан Альмера

Знімаємо кришку корпусу повітряного фільтра (стаття – Заміна повітряного фільтра Ніссан Альмера)

Від'єднуємо колодку дротів від регулятора холостого ходу

Снятие дроссельного узла двигателя К4М Ниссан АльмераСнятие дроссельного узла двигателя К4М Ниссан Альмера

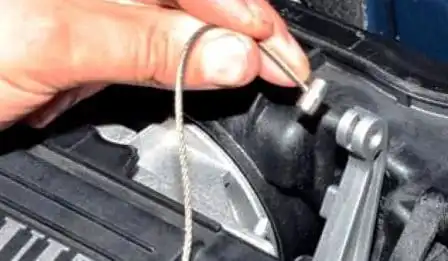

Від'єднуємо наконечник троса приводу дросельної заслінки від важеля приводу дросельної заслінки

Знімаємо з патрубка регулятора холостого ходу шланг підведення повітря

Снятие дроссельного узла двигателя К4М Ниссан Альмера

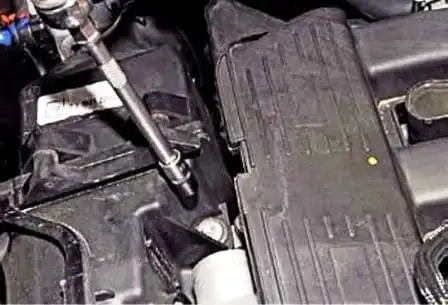

Головкою Е-8 відкручуємо два гвинти кріплення корпусу повітряного фільтра до кришки головки блоку циліндрівов

Снятие дроссельного узла двигателя К4М Ниссан АльмераСнятие дроссельного узла двигателя К4М Ниссан Альмера

Зсуваємо корпус повітряного фільтра з дросельного вузла назад, долаючи опір гумового кільця ущільнювача, розташованого на патрубку вузла.

При цьому гумова втулка штуцера системи вентиляції картера корпусу фільтра сходить з патрубка масловідділювача двигуна

Снятие дроссельного узла двигателя К4М Ниссан АльмераСнятие дроссельного узла двигателя К4М Ниссан Альмера

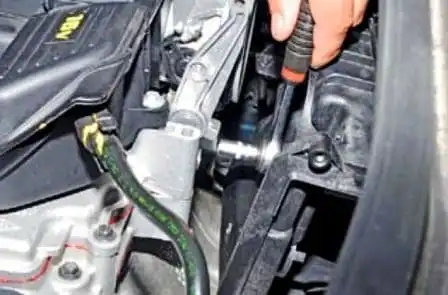

Головкою на 8 відкручуємо два болти кріплення дросельного вузла до ресивера

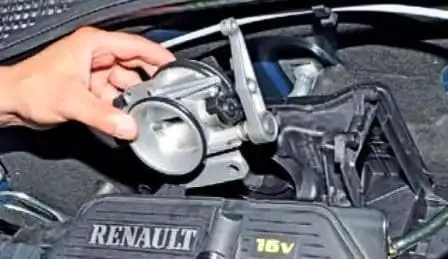

Зсуваємо дросельний вузол назад і знімаємо дросельний вузол

Якщо кільця ущільнювачів втратили еластичність або мають пошкодження, потрібно їх замінити

Снятие дроссельного узла двигателя К4М Ниссан АльмераСнятие дроссельного узла двигателя К4М Ниссан Альмера

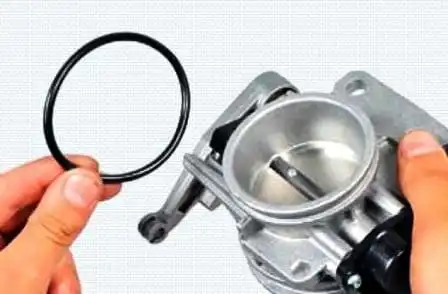

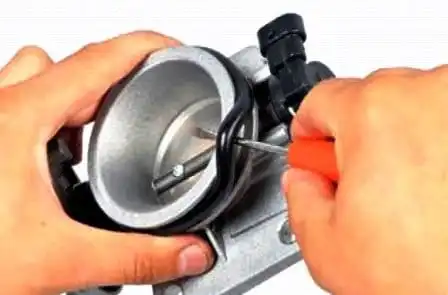

Викруткою підтягуємо гумове кільце ущільнювача і виймаємо його з проточки патрубка вузла

Також знімаємо гумове кільце ущільнювача з іншого патрубка вузла.

Встановлюємо дросельний вузол у зворотному порядку.

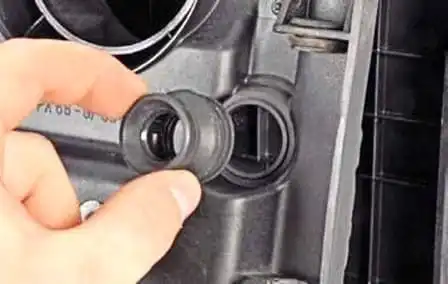

Якщо гумова втулка штуцера корпусу повітряного фільтра пошкоджена або втратила еластичність, замінюємо її на нову.

Для полегшення з'єднання дросельного вузла з ресивером і корпусом повітряного фільтра наносимо на кільця ущільнювача тонкий шар моторного масла.

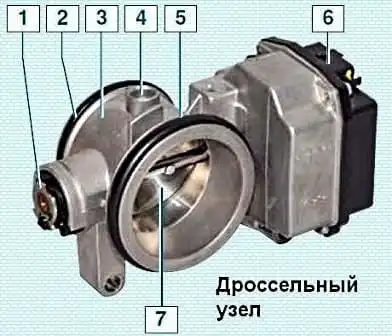

Зняття дросельного вузла з електричним приводом

Снятие дроссельного узла двигателя К4М Ниссан Альмера

Дросельним вузлом з електроприводом управляє кроковий двигун за сигналом від ЕБУ залежно від положення електричної педалі акселератора

Снятие дроссельного узла двигателя К4М Ниссан АльмераСнятие дроссельного узла двигателя К4М Ниссан Альмера

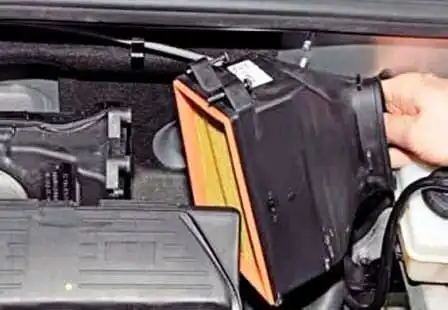

Знімаємо кришку корпусу повітряного фільтра

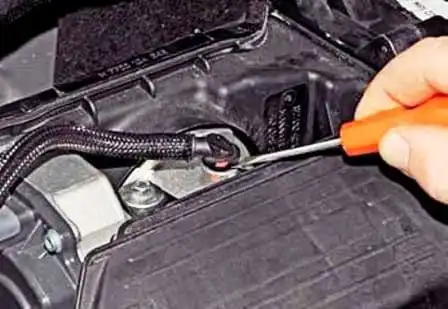

Підтягуємо плоскою викруткою наконечник трубки підведення парів палива до дросельного вузла

Снятие дроссельного узла двигателя К4М Ниссан АльмераСнятие дроссельного узла двигателя К4М Ниссан Альмера

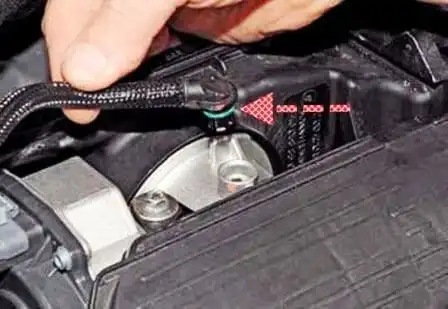

Виймаємо наконечник трубки з отвору корпусу дросельного вузла.

Натискаємо на запірний елемент фіксатора колодки дротів блоку управління дросельною заслінкою

Снятие дроссельного узла двигателя К4М Ниссан АльмераСнятие дроссельного узла двигателя К4М Ниссан Альмера

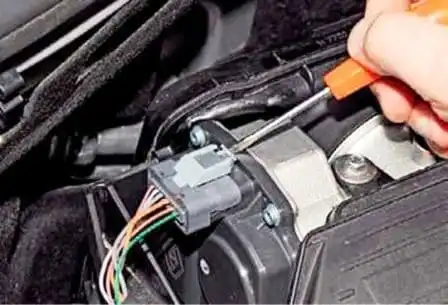

Підсів шліцевою викруткою фіксатор колодки проводів

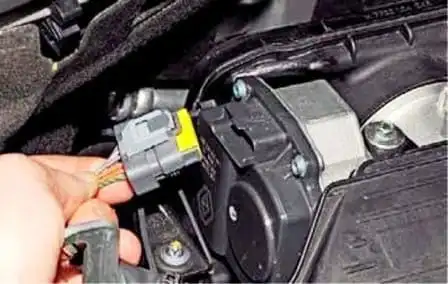

Від'єднуємо колодку від роз'єму блоку управління дросельною заслінкою

Снятие дроссельного узла двигателя К4М Ниссан АльмераСнятие дроссельного узла двигателя К4М Ниссан Альмера

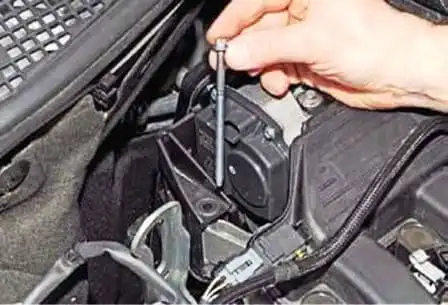

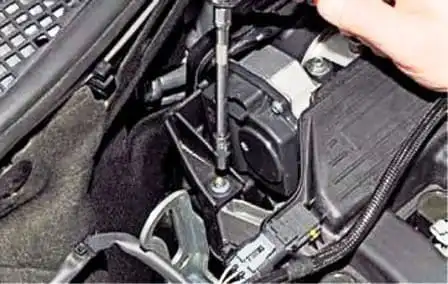

Головкою Е-8 з подовжувачем відкручуємо гвинт правого кріплення корпусу повітряного фільтра до кришки головки блоку циліндрів

Відкручуємо болт лівого кріплення

Снятие дроссельного узла двигателя К4М Ниссан АльмераСнятие дроссельного узла двигателя К4М Ниссан Альмера

Виймаємо гвинти з отворів корпусу фільтра та кришки головки блоку циліндрів

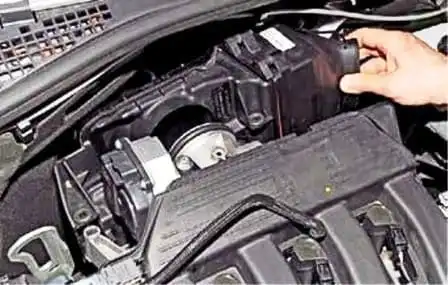

Зсуваємо з патрубка вузла корпус повітряного фільтра і розташовуємо його між щитком передка і катколектором

Снятие дроссельного узла двигателя К4М Ниссан АльмераСнятие дроссельного узла двигателя К4М Ниссан Альмера

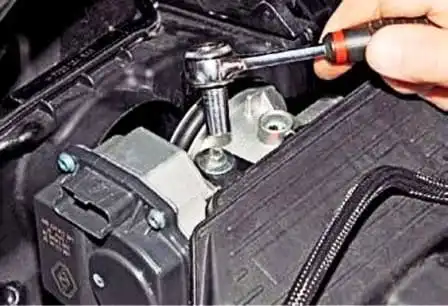

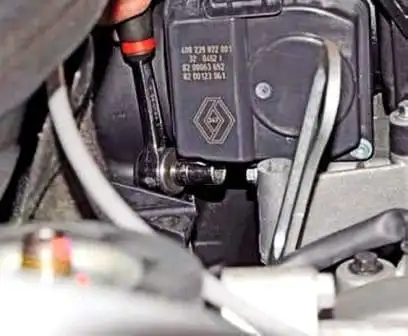

Головкою на 8 відкручуємо болт кріплення ресивера до дросельного вузла

Відкручуємо болт правого кріплення дросельного вузла до кришки головки блоку циліндрів

Снятие дроссельного узла двигателя К4М Ниссан АльмераСнятие дроссельного узла двигателя К4М Ниссан Альмера

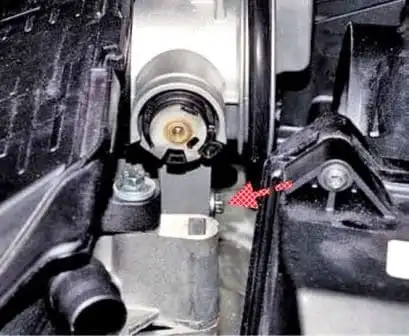

Відкручуємо болт лівого кріплення

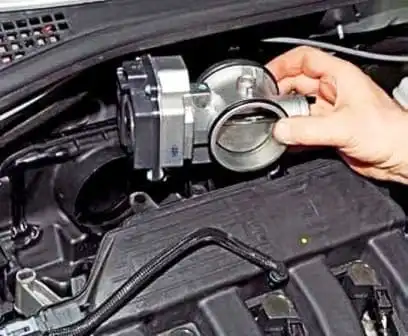

Виймаємо патрубок дросельного вузла з отвору ресивера та знімаємо дросельний вузол.

Снятие дроссельного узла двигателя К4М Ниссан Альмера

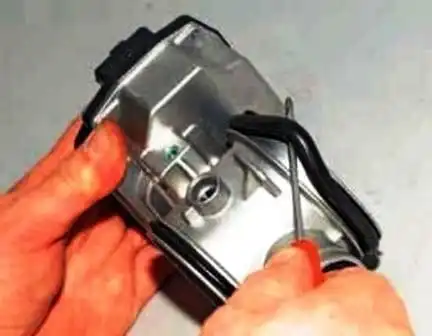

Викруткою підтягуємо гумове кільце ущільнювача і виймаємо його з проточки патрубка вузла

Також знімаємо гумове кільце з іншого патрубка

Збираємо дросельний вузол з новими кільцями у зворотному порядку.

Снятие дроссельного узла двигателя К4М Ниссан АльмераСнятие дроссельного узла двигателя К4М Ниссан Альмера

Перед установкою корпусу повітряного фільтра перевіряємо стан гумової втулки у з'єднанні корпусу зі штуцером кришки головки блоку циліндрів.

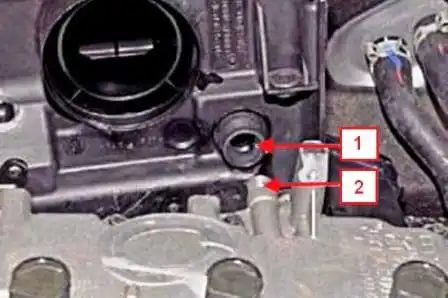

При надяганні корпусу повітряного фільтра на патрубок дросельного вузла забезпечуємо з'єднання втулки корпусу 1 зі штуцером 2 кришки головки блоку циліндрів.
