Der Demontageprozess des Achsgetriebes wird im Artikel detailliert beschrieben – Wie man das Achsgetriebe des Fahrzeugs demontiert.
In diesem Artikel betrachten wir, wie man das Achsgetriebe der Hinterachse des Gazelle Next korrekt zusammenbaut und einstellt.
Wir bauen das Achsgetriebe in umgekehrter Reihenfolge zur Demontage zusammen und schmieren die Lager und Zahnräder vorher reichlich mit sauberem Getriebeöl.
Nachdem wir das Antriebsritzel in das Getriebegehäuse eingesetzt haben, ziehen wir die Flanschmutter mit einem Drehmomentschlüssel mit einem Drehmoment von 160–200 Nm (16–20 kgf·m) an. Während des Anziehens muss das Ritzel ständig gedreht werden, um ein korrektes Einsetzen der Rollen in die Lager zu gewährleisten.
Wir montieren eine Messuhr mit einer Teilung von maximal 0,01 mm auf einem Stativ und stützen ihren Taststift auf die Stirnseite des Flansches. Durch Bewegen der Welle über den Flansch messen wir das Axialspiel des Antriebsritzels.
Um das Spiel zu beseitigen, entfernen wir den Distanzring von der Ritzelwelle und messen seine Dicke mit einem Mikrometer.
Wir wählen und installieren einen neuen Distanzring. Er muss um den gemessenen Spielwert und zusätzlich: um 0,05 mm (bei neuen Lagern) oder um 0,01 mm (bei wiederverwendeten Lagern) dünner sein als der entfernte Ring.
Wenn kein Axialspiel vorhanden ist, überprüfen wir mit einem speziellen Drehmomentschlüssel (Teilung bis 0,5 kgf·m) das Drehmoment des Rotationswiderstands der Welle.
Bei korrekter Einstellung sollte das Drehmoment des Rotationswiderstands 15–20 kgf·cm für neue Lager oder 7–10 kgf·cm für wiederverwendete Lager betragen.
Mit ausreichender Praxisgenauigkeit kann das Drehmoment des Rotationswiderstands mit einer Federwaage gemessen werden, die an einem Loch des Flansches eingehakt wird. Die erforderlichen Kräfte sind dann geringer: 3,8–5 kgf bzw. 1,8–2,5 kgf.
Wenn das Drehmoment des Rotationswiderstands über der Norm liegt, ersetzen wir den Distanzring durch einen anderen, der 0,01–0,02 mm dicker ist. Wenn er niedriger ist, wählen wir entsprechend einen dünneren Ring.
Wichtig: Vor dem Zusammenbau müssen die Schrauben zur Befestigung der Teile des Differentialgehäuses und des Tellerrads sowie ihre Gewindebohrungen entfettet und mit anaerobem Gewindekleber beschichtet werden.
Wir achten besonders auf die Sauberkeit der Stirn-Anpassflächen der Zahnräder und des Differentialkäfigs: kleinste Verschmutzungen, Grate oder Dellen sind nicht zulässig.
Beim Einsetzen des Tellerrads auf den Differentialkäfig zentrieren wir es mit Hilfe von langen Schrauben M10×1 (geeignete Schrauben von alten Pleueln können verwendet werden).
Wir spannen die Differentiallager mit den Einstellmuttern mit einer leichten Vorspannung an. Dabei drehen wir das Tellerrad abwechselnd in die eine und die andere Richtung, damit die Rollen der Lager ihre korrekte Arbeitsposition einnehmen.
Zur Messung des Seitenspiels im Zahneingriff befestigen wir eine Messuhr am Hinterachsgehäuse und legen ihren Taststift an die Zahnspitze auf der Außenseite des Tellerrads.
Das Spiel sollte 0,15–0,20 mm betragen. Die Messungen sollten an mindestens sechs Zähnen in gegenüberliegenden Zonen des Zahnkranzes wiederholt werden.
Um das Spiel zu verringern, lösen Sie die Einstellmutter auf der dem Tellerrad gegenüberliegenden Seite (mit einem Schraubenzieher oder einem dünnen Stahlstab) und ziehen Sie die andere Mutter an.
Das Lösen der einen Mutter und das Anziehen der anderen muss um den gleichen Betrag erfolgen, wobei die Kerben (Verzahnungen) der Einstellmuttern als Orientierung dienen.
Hinweis: Jedes Lösen einer Einstellmutter muss mit einem leichten Anziehen abgeschlossen werden. Um die Mutter beispielsweise um 5 Kerben zu lösen, drehen Sie sie um 6 Kerben heraus und dann um 1 Kerbe wieder hinein. Dies gewährleistet einen ständigen Kontakt des Außenrings des Lagers mit der Mutter und garantiert so seine zuverlässige Fixierung während des Betriebs.
Um das Spiel zu vergrößern, wiederholen Sie den gesamten Vorgang in umgekehrter Reihenfolge.
Nach der Einstellung des Seitenspiels überprüfen wir das Axialspiel in den Lagern des Differentials. Dazu montieren wir eine Messuhr auf einem Stativ und legen ihren Taststift an die Stirnseite des Tellerrads.
Indem wir das Tellerrad in axialer Richtung schwenken, messen wir das Spiel in den Lagern des Differentials.
Mit der Einstellmutter auf der dem Tellerrad gegenüberliegenden Seite stellen wir das Axialspiel auf 0,035–0,055 mm ein.
Anschließend stellen wir durch Anziehen der Mutter die Vorspannung der Lager ein: 0,1 mm bei einer Laufleistung der Lager von weniger als 10.000 km; 0,05 mm bei einer Laufleistung von mehr als 10.000 km.
Das Drehen der Mutter um eine Kerbe entspricht einer „Kompression" des Lagers von etwa 0,03 mm.
Nach der Einstellung der Vorspannung ziehen Sie die Schrauben der Lagerdeckel fest, installieren die Sicherungsbleche und überprüfen das Seitenspiel erneut.
Einstellung des Achsgetriebes nach dem Tragbild der Zähne
Bevor wir die Schrauben der Deckel endgültig anziehen, schrauben wir sie nacheinander heraus und tragen anaeroben Dichtstoff auf den Gewindeteil auf.
Die Einstellung nach dem Tragbild ist die effektivste Methode zur Überprüfung und Korrektur des Zahneingriffs. Sie ermöglicht auch die Überprüfung der Qualität der auf andere Weise durchgeführten Einstellung.
Tragen Sie Farbe (vorzugsweise leuchtend und kontrastreich) auf die Zähne des Tellerrads auf.
Drehen Sie den Flansch des Antriebsritzels mehrmals in beide Richtungen, während Sie das Tellerrad leicht abbremsen, bis die Farbe an den Kontaktstellen der Zähne vollständig abgerieben ist.

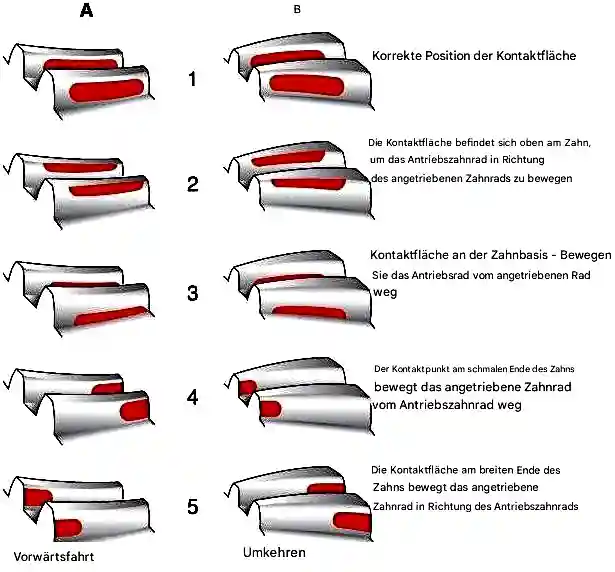

Untersuchen Sie die Tragbilder auf den Zähnen des Tellerrads sowohl auf der konvexen als auch auf der konkaven Seite.
- Befindet sich das Tragbild auf der Zahnspitze, muss die Dicke des Distanzrings am Antriebsritzel erhöht werden.
- Befindet sich das Tragbild am Zahnfuß, muss die Dicke des Distanzrings verringert werden.
- Ist das Tragbild zur Mitte des Zahns (nach innen) verschoben, muss das Seitenspiel zwischen Tellerrad und Antriebsritzel erhöht werden.
- Ist das Tragbild nach außen (zum Rand) verschoben, muss das Seitenspiel verringert werden.
Nach einer erfolgreichen Einstellung bauen wir das Getriebe in die Hinterachse ein. Dabei tragen wir eine dünne Schicht ölbeständigen Dichtstoffs auf die Befestigungsschrauben und die Anlagefläche des Flansches auf.
Nach dem Zusammenbau der Hinterachse und dem Befüllen mit dem empfohlenen Getriebeöl führen wir einen Straßentest des Getriebes durch.
Fahren Sie dazu 20-30 Minuten lang mit einer Geschwindigkeit von 60-70 km/h.
Die Temperatur am Gehäusehals sollte 95 °C nicht überschreiten (ein Wassertropfen auf dem Gehäuse darf nicht sofort verdampfen).
Andernfalls muss die Vorspannung der Lager des Antriebsritzels verringert werden.
