El proceso de desmontaje del reductor se detalla en el artículo – Cómo desmontar el reductor del vehículo.

En este artículo, examinaremos cómo ensamblar y ajustar correctamente el reductor del puente trasero de la Gazelle Next.

Ensamblamos la transmisión final en orden inverso al desmontaje, lubricando previamente los rodamientos y los engranajes con aceite de transmisión limpio.

Apriete de la tuerca de la brida
Fig. 1. Apriete de la tuerca de la brida del piñón de ataque.

Después de instalar el piñón de ataque en el cárter del reductor, apretamos la tuerca de la brida con una llave dinamométrica a un par de 160–200 N·m (16–20 kgf·m). Durante el apriete, es necesario girar constantemente el piñón para asegurar un correcto asentamiento de los rodillos en los rodamientos.

Verificación del juego axial
Fig. 2. Medición del juego axial del piñón de ataque con un comparador.

Instalamos un comparador con una graduación de 0,01 mm máximo en un soporte, apoyando su vástago en el borde de la brida. Moviendo el eje a través de la brida, medimos el juego axial del piñón de ataque.

Para eliminar este juego, retiramos el anillo separador situado en el eje del piñón y medimos su espesor con un micrómetro.

Seleccionamos e instalamos un nuevo anillo separador. Debe ser más delgado que el retirado en la magnitud del juego medido, y adicionalmente: 0,05 mm si los rodamientos son nuevos, o 0,01 mm si se reutilizan los rodamientos.

En ausencia de juego axial, verificamos el par de resistencia a la rotación del eje con una llave dinamométrica especial (graduación hasta 0,5 kgf·m).

Con un ajuste correcto, el par de resistencia debe ser de 15–20 kgf·cm para rodamientos nuevos, o de 7–10 kgf·cm para rodamientos reutilizados.

Medición del par de resistencia
Fig. 3. Medición del par de resistencia con una báscula de muelle.

Con una precisión suficiente para la práctica, el par de resistencia se puede medir con una báscula de muelle enganchada a un orificio de la brida. En este caso, las fuerzas requeridas serán menores: 3,8–5 kgf y 1,8–2,5 kgf respectivamente.

Si el par de resistencia es superior a la norma, cambiamos el anillo separador por otro más grueso en 0,01–0,02 mm. Si es inferior, elegimos un anillo más delgado.

Importante: Antes del ensamblaje, los pernos de fijación de las partes de la caja del diferencial y de la corona, así como sus orificios roscados, deben desengrasarse y recubrirse con fijador de roscas anaeróbico.

Prestamos especial atención a la limpieza de las superficies de asiento de los engranajes y de la caja de satélites: no se admite la más mínima suciedad, rebaba o abolladura.

Centrado de la corona
Fig. 4. Centrado de la corona en la caja de satélites.

Al instalar la corona en la caja de satélites, la centramos con la ayuda de pernos largos M10×1 (se pueden utilizar pernos adecuados de bielas antiguas).

Apretamos los rodamientos del diferencial con las tuercas de ajuste con una ligera precarga. Al mismo tiempo, giramos la corona en un sentido y en otro para que los rodillos de los rodamientos adopten su posición de trabajo correcta.

Medición del juego lateral
Fig. 5. Medición del juego lateral en el engranaje.

Para medir el juego lateral en el engranaje, fijamos un comparador en el cárter del puente trasero, colocando su punta en la cabeza de un diente del lado exterior de la corona.

El juego debe ser de 0,15–0,20 mm. Las mediciones deben repetirse en al menos seis dientes en zonas opuestas de la corona.

Para reducir el juego, afloje la tuerca de ajuste del lado opuesto a la corona (con un destornillador o una varilla de acero delgada) y apriete la otra tuerca.

Aflojar una tuerca y apretar la otra debe hacerse en la misma magnitud, guiándose por las ranuras de las tuercas de ajuste.

Nota: cada afloje de una tuerca de ajuste debe terminarse con un ligero reapriete. Por ejemplo, para aflojar la tuerca 5 ranuras, aflójela 6 ranuras y luego apriete 1 ranura. Esto garantiza un contacto constante del anillo exterior del rodamiento con la tuerca, asegurando su fijación fiable durante el funcionamiento.

Para aumentar el juego, repita todo el procedimiento en orden inverso.

Verificación del juego axial del diferencial
Fig. 6. Verificación del juego axial en los rodamientos del diferencial.

Después de ajustar el juego lateral, verificamos el juego axial en los rodamientos del diferencial. Para ello, fijamos un comparador en un soporte, apoyando su punta en el borde de la corona.

Meciendo la corona en dirección axial, medimos el juego en los rodamientos del diferencial.

Con la tuerca de ajuste situada en el lado opuesto a la corona, establecemos un juego axial de 0,035–0,055 mm.

A continuación, apretando la tuerca, establecemos la precarga de los rodamientos: 0,1 mm para un kilometraje de los rodamientos inferior a 10.000 km; 0,05 mm para un kilometraje superior a 10.000 km.

Un giro de la tuerca de una ranura corresponde a una «compresión» del rodamiento de aproximadamente 0,03 mm.

Una vez ajustada la precarga, apriete los pernos de las tapas de los rodamientos, instale las placas de bloqueo y verifique nuevamente el juego lateral.

Ajuste de la transmisión final por la huella de contacto de los dientes

Antes de apretar definitivamente los pernos de las tapas, los desenroscamos uno por uno y aplicamos sellador anaeróbico en la parte roscada.

El ajuste por la huella de contacto es el método más eficaz para verificar y corregir el engranaje. También permite verificar la calidad del ajuste realizado por otros métodos.

Aplicación de pintura
Fig. 7. Aplicación de pintura en los dientes de la corona.

Aplique pintura (preferiblemente viva y de alto contraste) en los dientes de la corona.

Gire varias veces en ambos sentidos la brida del piñón de ataque, frenando ligeramente la corona hasta que la pintura se desgaste completamente en los puntos de contacto.

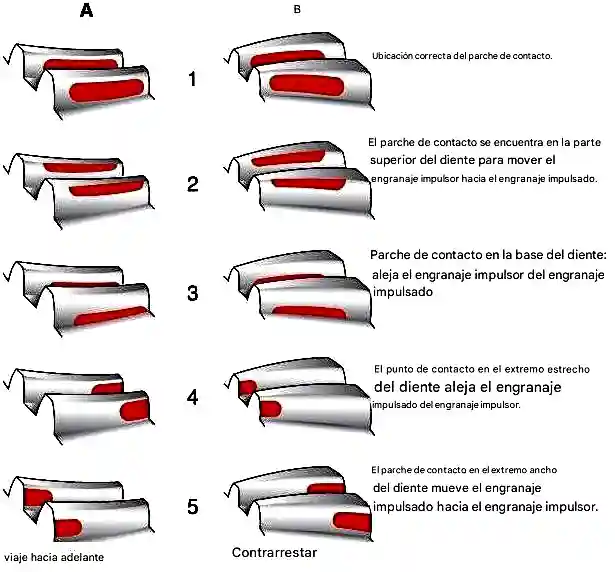

Análisis de la huella de contacto
Fig. 8. Inspección de las huellas de contacto en los dientes de la corona.

Examine las huellas de contacto en los dientes de la corona, tanto en el lado convexo como en el cóncavo.

  • Si la huella de contacto está en la cabeza de los dientes, es necesario aumentar el espesor del anillo de ajuste del piñón de ataque.
  • Si la huella de contacto está en el pie de los dientes, es necesario disminuir el espesor del anillo de ajuste.
  • Si la huella de contacto se desplaza hacia el centro del diente (hacia el interior), es necesario aumentar el juego lateral.
  • Si la huella de contacto se desplaza hacia el exterior (hacia el borde), es necesario disminuir el juego lateral.

Tras un ajuste exitoso, instale el reductor en el puente trasero. Aplique una fina capa de sellador resistente al aceite en los pernos de fijación y en la superficie de apoyo de la brida.

Después de ensamblar el puente trasero y llenarlo con el aceite de transmisión recomendado, realice una prueba en carretera.

Para ello, conduzca a una velocidad de 60-70 km/h durante 20-30 minutos.

La temperatura del cuello del cárter no debe superar los 95 °C (una gota de agua depositada en el cárter no debe hervir instantáneamente).

De lo contrario, es necesario reducir la precarga de los rodamientos del piñón de ataque.
