Процес розбирання редуктора детально розглянуто у статті – Як розібрати редуктор автомобіля.
У цій статті ми розглянемо, як правильно зібрати та відрегулювати редуктор заднього моста автомобіля ГАЗель Некст.
Збираємо головну передачу в послідовності, зворотній розбиранню, попередньо рясно змастивши підшипники та шестерні чистим трансмісійним мастилом.
Встановивши у картар редуктора ведучу шестерню, динамометричним ключем затягуємо гайку фланця моментом 160–200 Н·м (16–20 кгс·м). При затягуванні шестерню необхідно постійно проворачувати для правильної посадки роликів у підшипниках.
Встановлюємо на штатив індикатор з ціною поділки не більше 0,01 мм, впираючи його ніжку в торець фланця. Переміщуючи вал за фланець, вимірюємо осьовий люфт ведучої шестерні.
Для усунення люфту виймаємо розпірне кільце, встановлене на валу шестерні, і мікрометром вимірюємо його товщину.
Підбираємо та встановлюємо нове розпірне кільце. Воно повинно бути тоншим знятого на величину виміряного люфту і додатково: на 0,05 мм — якщо підшипники ведучої шестерні нові, або на 0,01 мм — якщо підшипники залишені колишні.
За відсутності осьового люфту ведучої шестерні спеціальним динамометричним ключем (з ціною поділки до 0,5 кгс·м) перевіряємо момент опору обертанню вала.
При правильному регулюванні момент опору повинен становити 15–20 кгс·см для нових підшипників або 7–10 кгс·см — якщо підшипники залишені колишні.
З достатньою для практики точністю момент опору можна виміряти побутовою пружинною безменею, зачепивши її гачок за отвір фланця. При цьому необхідні зусилля будуть меншими: 3,8–5 кгс і 1,8–2,5 кгс відповідно.
Якщо момент опору більший за норму, змінюємо розпірне кільце на інше, товстіше на 0,01–0,02 мм. Якщо менший — відповідно підбираємо кільце меншої товщини.
Важливо: Болти кріплення частин коробки диференціала та болти кріплення веденої шестерні, а також їх різьбові отвори перед збиранням необхідно знежирити та покрити анаеробним фіксатором різьби.
Особливу увагу звертаємо на чистоту торцевих посадкових поверхонь шестерень та коробки сателітів: найменші забруднення, задирки або вибоїни неприпустимі.
При встановленні веденої шестерні на коробку сателітів центруємо її за допомогою довгих болтів М10×1 (можна використовувати підходящі болти від старих шатунів).
Регулювальними гайками підтискаємо підшипники диференціала з невеликим натягом. При цьому повертаємо шестерню то в один, то в інший бік, щоб ролики підшипника зайняли правильне робоче положення.
Для вимірювання бокового зазору в зачепленні шестерень головної передачі на картарі заднього моста закріплюємо індикатор, підвівши його щуп до вершини зуба з зовнішнього боку веденої шестерні.
Зазор повинен становити 0,15–0,20 мм. Вимірювання слід повторити не менш ніж на шести зубцях у протилежних зонах вінця.
Для зменшення зазору (за допомогою викрутки або тонкого сталевого стрижня) послабте регулювальну гайку з боку, протилежного веденій шестерні, а іншу гайку підтягніть.
Відвертати одну гайку і підтягувати іншу потрібно на однакову величину, орієнтуючись за пазами (шліцами) регулювальних гаек.
Примітка: кожне відвертання регулювальної гайки необхідно завершувати невеликим її закручуванням. Наприклад, щоб відпустити гайку на 5 пазів, відверніть її на 6 пазів, а потім на 1 паз закрутіть. Це забезпечить постійний контакт зовнішнього кільця підшипника з гайкою і тим самим гарантує його надійну фіксацію під час роботи.
Для збільшення зазору всю процедуру повторіть у зворотному порядку.
Після регулювання бокового зазору в зачепленні перевіряємо осьовий люфт у підшипниках диференціала. Для цього закріплюємо на штативі індикатор, впираючи його щуп у торець веденої шестерні.
Покидаючи шестерню в осьовому напрямку, вимірюємо люфт у підшипниках диференціала.
Регулювальною гайкою, розташованою з протилежного боку від веденої шестерні, виставляємо осьовий люфт 0,035–0,055 мм.
Далі, підтискаючи гайку, встановлюємо попередній натяг підшипників: 0,1 мм — при пробігу підшипників менше 10 тис. км; 0,05 мм — при пробігу більше 10 тис. км.
Поворот гайки на один паз відповідає «стисненню» підшипника приблизно на 0,03 мм.
Відрегулювавши натяг, затягніть болти кришок підшипників, встановіть стопорні пластини і ще раз перевірте боковий зазор.
Регулювання головної передачі за плямою контакту зубців
Перед остаточним затягуванням болтів кришок почергово викручуємо їх і наносимо анаеробний герметик на різьбову частину.
Регулювання головної передачі за плямою контакту зубців — це найбільш ефективний спосіб перевірки та коригування зачеплення шестерень. Він також дозволяє верифікувати якість регулювання, виконаного іншими методами.
Нанесіть на зубці веденої шестерні фарбу (краще використовувати яскраву, контрастну).
Проворачуємо кілька разів в обидва боки фланець ведучої шестерні, одночасно злегка пригальмовуючи ведену шестерню до повного стирання фарби в місцях контакту зубців.

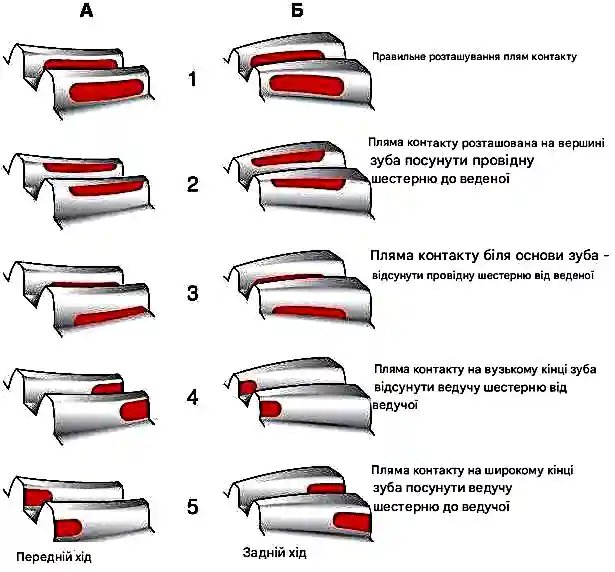

Оглядаємо плями контакту на зубцях веденої шестерні з опуклого та ввігнутого боку.
- Якщо пляма контакту розташована на вершині зубців — необхідно збільшити товщину регулювального кільця біля ведучої шестерні.
- Якщо пляма контакту розташована біля основи зубців — необхідно зменшити товщину регулювального кільця.
- Якщо пляма контакту зміщена до центру шестерні (всередину) — необхідно збільшити боковий зазор між веденою та ведучою шестернями.
- Якщо пляма контакту зміщена назовні (до краю) — необхідно зменшити боковий зазор.
Після успішного регулювання встановлюємо редуктор у задній міст. При цьому на болти кріплення та на привалочну площину фланця наносимо тонкий шар маслостійкого герметика.
Зібравши задній міст і заливши в нього рекомендоване трансмісійне мастило, проводимо випробування редуктора на ходу.
Для цього здійснюємо поїздку зі швидкістю 60–70 км/год протягом 20–30 хвилин.
Нагрів горловини картара не повинен перевищувати 95 °C (крапля води, нанесена на картар, не повинна миттєво закипати).
В іншому випадку необхідно зменшити попередній натяг підшипників ведучої шестерні.
