Снятие элементов отопителя автомобиля Renault Duster

Элементы отопителя снимаем для замены или для ремонта.

Снятие и установку блока управления рассмотрели в статье – Снятие блока управления отопителем Renault Duster.

Снятие вентилятора отопителя

Для снятия вентилятора потребуются инструменты: торцовая головка на 13, ключи Torx T20, T30, T50, специальная пластиковая лопатка или шлицевая отвертка, пассатижи.

Отсоединяем минусовую клемму аккумулятора.

Снимаем панель приборов (статья - Как снять панель приборов Renault Duster)

Снятие элементов отопителя автомобиля Renault Duster — Сжав два фиксатора колодки проводов, отсоединяем колодку от разъема электродвигателя вентилятора

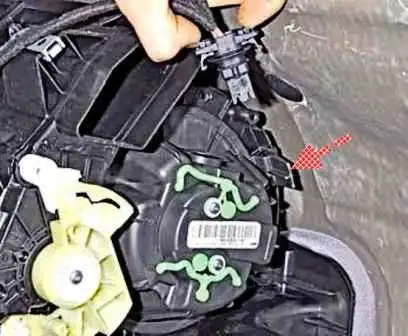

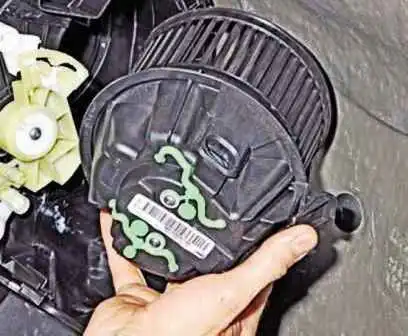

Снятие элементов отопителя автомобиля Renault Duster — Нажав на пластмассовый фиксатор (показан стрелкой), поворачиваем вентилятор по часовой стрелке до упора и вынимаем вентилятор из корпуса отопителя.

Устанавливаем вентилятор отопителя в обратной последовательности

Снятие дополнительного резистора вентилятора отопителя

Снимаем резистор для замены при выходе его из строя.

Отсоединяем клемму провода от минусовой клеммы аккумулятора

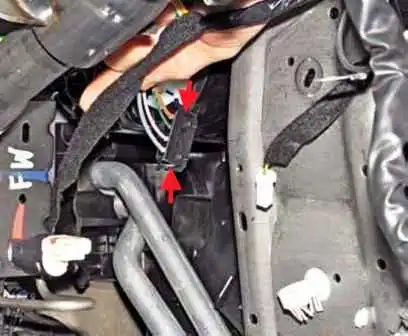

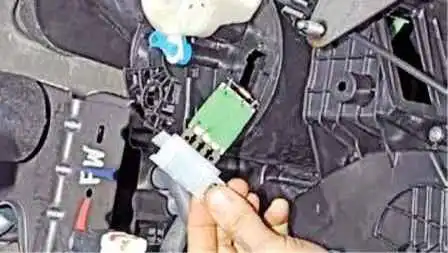

Снятие элементов отопителя автомобиля Renault Duster — Сжимаем два фиксатора колодки проводов (показаны стрелками), отсоединяем колодку от дополнительного резистора

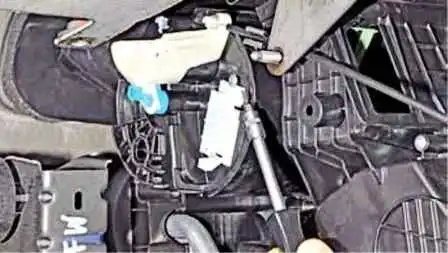

Снятие элементов отопителя автомобиля Renault Duster — Ключом Torx T-20 откручиваем саморез крепления резистора

Снятие элементов отопителя автомобиля Renault Duster — Сдвинув резистор вверх, вынимаем его из корпуса отопителя

Устанавливаем дополнительный резистор вентилятора отопителя в обратном порядке.

Снятие радиатора отопителя

Снимаем радиатор отопителя для замены, если засорились трубки радиатора или при обнаружении течи охлаждающей жидкости через радиатор.

Сливаем жидкость из системы охлаждения двигателя (статья – Проверка и замена охлаждающей жидкости двигателя Renault Duster)

Снимаем облицовку туннеля пола (статья – Снятие облицовки туннеля пола автомобиля Рено Дастер)

Снимаем панель приборов

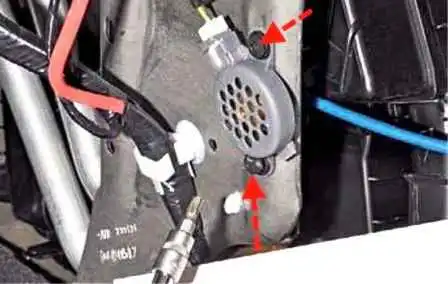

Снятие элементов отопителя автомобиля Renault Duster — Ключом Torx T-20 откручиваем два винта пистонов крепления зуммера (динамика) парктроника и вынимаем пистоны

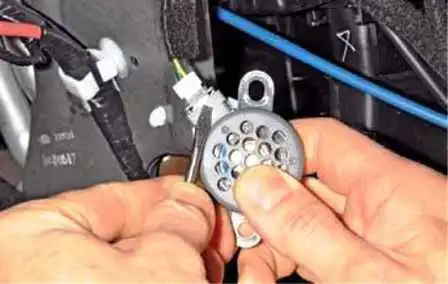

Снятие элементов отопителя автомобиля Renault Duster — Нажав отверткой на фиксатор колодки проводов

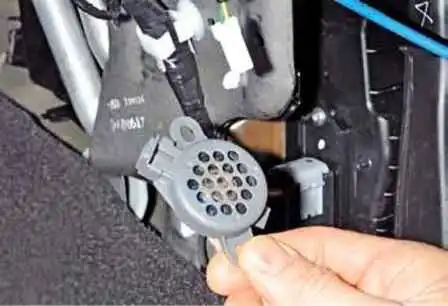

Снятие элементов отопителя автомобиля Renault Duster — Отсоединяем колодку и снимаем зуммер парктроника

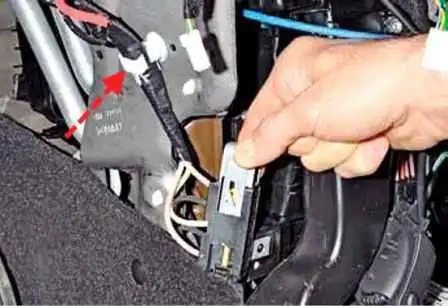

Снятие элементов отопителя автомобиля Renault Duster — Сдвинув вверх фиксатор колодки проводов, отсоединяем колодку от электрообогревателя салона и вынимаем жгут проводов из держателя (показан на фото стрелкой) на кронштейне поперечной балки.

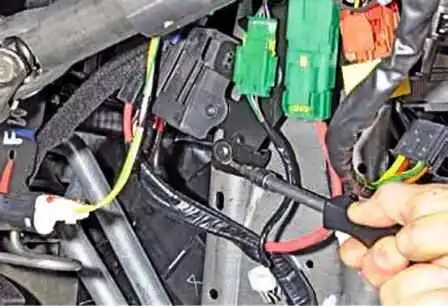

Снятие элементов отопителя автомобиля Renault Duster — Ключом Torx T-20 откручиваем винт крепления кронштейна реле и колодок жгутов проводов

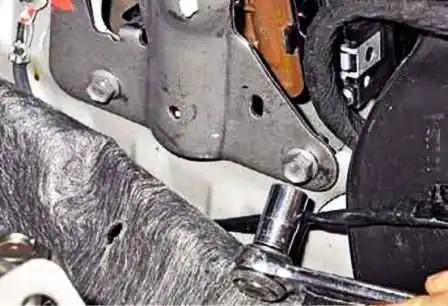

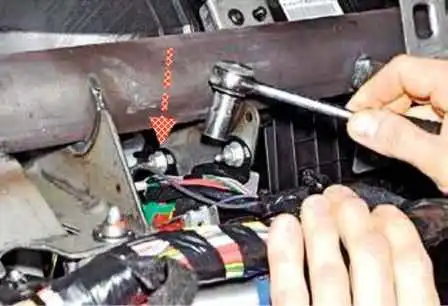

Снятие элементов отопителя автомобиля Renault Duster — Головкой на 13 откручиваем две гайки верхнего крепления кронштейна поперечной балки

Снятие элементов отопителя автомобиля Renault Duster — Вынимаем пистон крепления коврового покрытия к кронштейну поперечной балки и, отогнув край покрытия, головкой на 13 откручиваем два болта нижнего крепления кронштейна

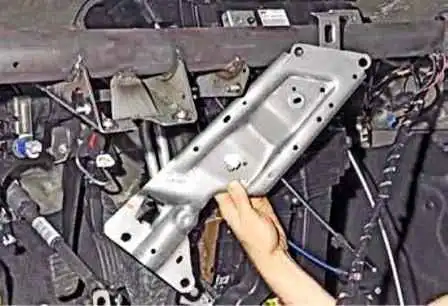

Снятие элементов отопителя автомобиля Renault Duster — Снимаем кронштейн поперечной балки

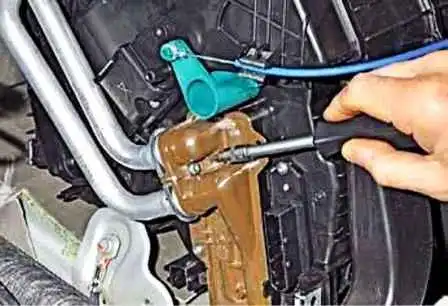

Снятие элементов отопителя автомобиля Renault Duster — Ключом Torx T-20 откручиваем винт прижимной пластины трубок радиатора

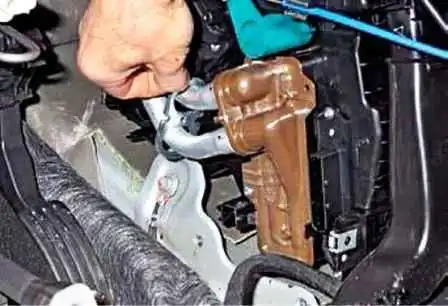

Снятие элементов отопителя автомобиля Renault Duster — Сдвигаем прижимную пластину по трубкам

Снятие элементов отопителя автомобиля Renault Duster — Вынимаем трубки из отверстий бачка радиатора отопителя

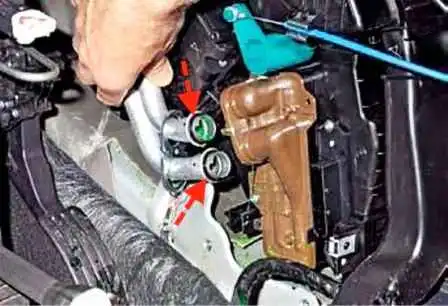

Трубки уплотняются в бачке радиатора резиновыми кольцами (показаны на фото стрелками)

Снятие элементов отопителя автомобиля Renault Duster — Ключом Torx T-20 откручиваем саморез крепления радиатора

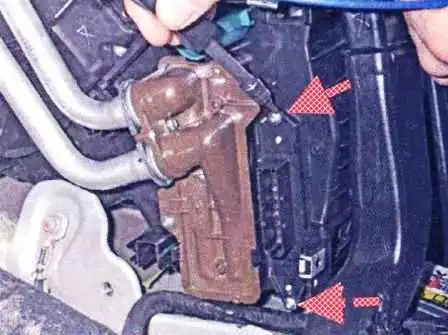

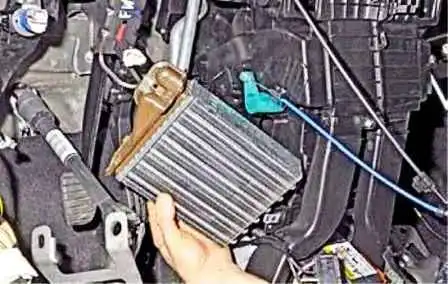

Снятие элементов отопителя автомобиля Renault Duster — Отжимаем три фиксатора (показаны стрелками) и вынимаем радиатор из корпуса отопителя.

Перед установкой радиатора заменяем уплотнительные кольца трубок новыми.

Устанавливаем радиатор отопителя в обратном порядке.

Снятие дополнительного электрообогревателя салона

Дополнительный электрообогреватель салона снимаем для замены при его неисправности.

Снимаем облицовку туннеля пола (статья – Снятие облицовки туннеля пола автомобиля Рено Дастер)

Снимаем панель приборов (статья – Как снять панель приборов Renault Duster)

Снимаем кронштейн поперечной балки панели приборов

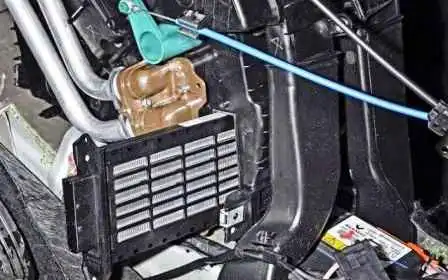

Снятие элементов отопителя автомобиля Renault Duster — Ключом Torx T-20 откручиваем два самореза крепления электрообогревателя

Снятие элементов отопителя автомобиля Renault Duster — Вынимаем электрообогреватель из корпуса отопителя

Устанавливаем дополнительный электрообогреватель салона в обратной последовательности.
