Cet article présente la vérification des éléments du système de charge de la batterie.

Précautions à prendre lors de la vérification

  • Assurez-vous que les câbles de la batterie sont connectés aux bornes correspondantes.
  • Lors d'une charge accélérée de la batterie, débranchez les câbles de ses bornes.
  • N'utilisez pas, pour les mesures, un testeur haute tension à haute impédance d'entrée.
  • Ne débranchez pas les câbles des bornes de la batterie moteur en marche.
  • Débranchez d'abord la borne négative de la batterie et rebranchez-la en dernier.

Plusieurs types d'alternateurs sont utilisés avec ce moteur :

Alternateur triphasé Delco-Remy

Schéma de l'alternateur triphasé Delco-Remy

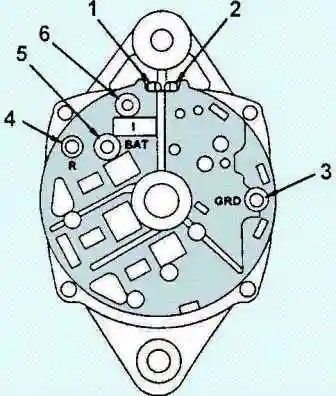

Alternateur triphasé Delco-Remy : 1, 6 — témoin de contrôle ; 2 — borne de mesure de tension ; 3 — borne de masse ; 4 — indicateur ; 5 — borne de batterie.

Alternateur monophasé Delco-Remy

Schéma de l'alternateur monophasé Delco-Remy

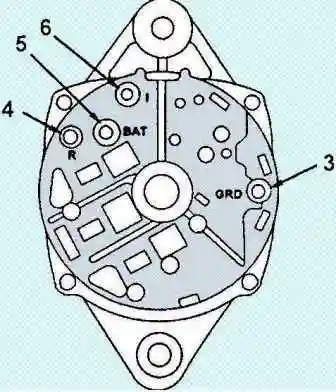

Alternateur monophasé Delco-Remy : 3 — borne de masse ; 4 — indicateur ; 5 — borne de batterie ; 6 — indicateur du témoin de contrôle.

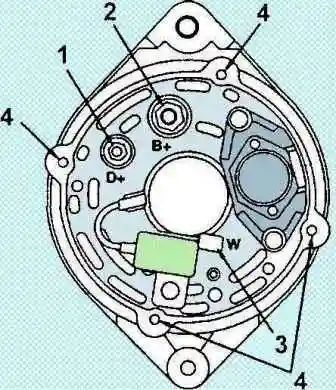

Alternateur Bosch

Schéma de l'alternateur Bosch
Alternateur Bosch : 1 — témoin de charge ; 2 — borne de la borne positive de la batterie ; 3 — indicateur de fréquence de rotation ; 4 — bornes de masse.

Les schémas des systèmes de démarrage et de charge des véhicules équipés du moteur ISF3.8 sont présentés dans l'article — Vérification des éléments du système de démarrage.

Vérifications sur véhicule

  1. Inspectez la batterie. Si vous constatez des dommages importants ou une fuite d'électrolyte, remplacez la batterie.
  2. Débranchez et vérifiez l'absence de dommages et de corrosion sur les bornes et les câbles de la batterie. Remplacez-les si nécessaire.
  3. En cas de corrosion sur les bornes, nettoyez-les jusqu'à ce qu'elles brillent à l'aide d'une brosse.

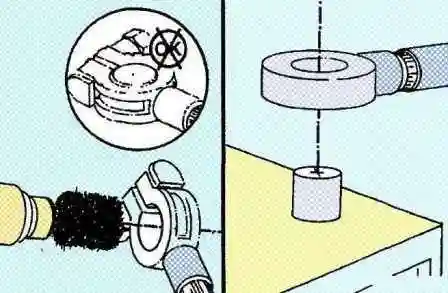

    Nettoyage des bornes de la batterie à la brosse
    Fig. 1. Nettoyage des bornes de la batterie.
  4. Vérifiez que la courroie d'entraînement des accessoires ne présente ni dommages ni usure excessive, et assurez-vous qu'elle est correctement engagée dans les gorges des poulies. Remplacez la courroie si nécessaire.
  5. Vérifiez la fixation de la poulie de l'alternateur sur l'arbre. Si elle est desserrée, démontez la poulie et vérifiez l'absence de dommages.
  6. Si l'alternateur ne tourne pas ou tourne difficilement, il doit être remplacé.

Vérification du circuit du témoin de décharge de la batterie

  1. Réchauffez le moteur jusqu'à sa température de service et coupez-le.
  2. Désactivez tous les accessoires.
  3. Tournez la clé de contact en position « ON ». Le témoin de décharge de la batterie doit s'allumer.
  4. Démarrez le moteur. Le témoin doit s'éteindre. Si ces conditions ne sont pas remplies, poursuivez la vérification.

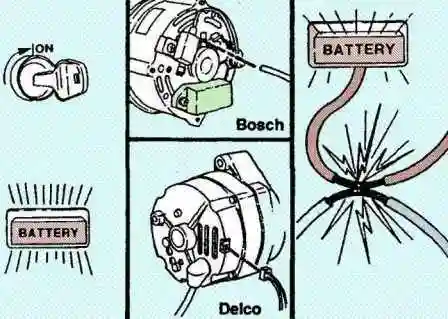

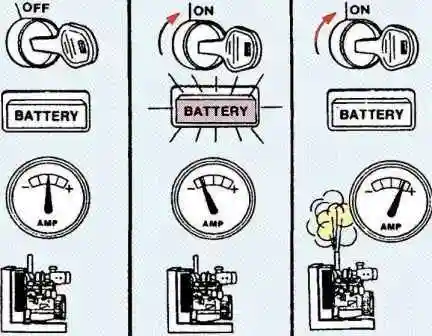

    Témoin de décharge de la batterie sur le combiné d'instruments
    Fig. 2. Témoin de décharge de la batterie.

Diagnostic des défauts du témoin :

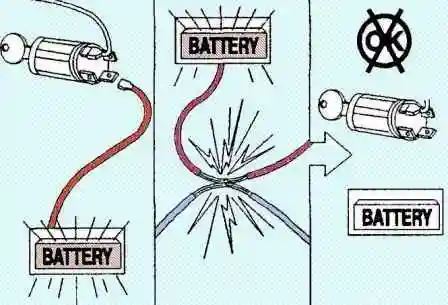

  • Si le témoin reste allumé lorsque la clé de contact est en position « OFF » et que le moteur ne tourne pas, débranchez le connecteur du témoin du contacteur d'allumage.
    • Si le témoin reste allumé, le câblage présente un court-circuit au plus.
    • Si le témoin s'éteint, il y a un court-circuit dans le contacteur d'allumage.
Vérification du témoin de décharge de la batterie
Fig. 3. Vérification du témoin.

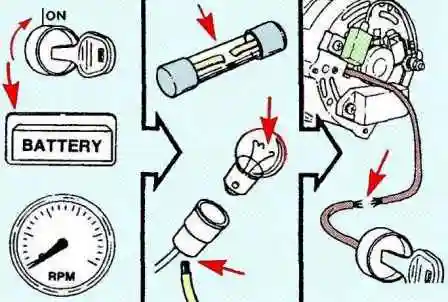

  • Si le témoin ne s'allume pas lorsque la clé de contact est en position « ON » et que le moteur ne tourne pas, le circuit présente une coupure.
    • Assurez-vous qu'il n'y a pas de fusible grillé, de lampe grillée, de douille défectueuse ou de coupure dans le circuit entre l'alternateur et le contacteur d'allumage.
Vérification du circuit du témoin
Fig. 4. Vérification du circuit du témoin.
  • Si le témoin reste allumé, la clé de contact étant en position « ON » et le moteur tournant, débranchez la borne du témoin du contacteur d'allumage.
    • Si le témoin reste allumé, le câblage présente un court-circuit à la masse.
    • Si le témoin s'éteint, vérifiez l'alternateur.
Vérification de l'alternateur
Fig. 5. Vérification de l'alternateur.
  1. Vérifiez le niveau d'électrolyte et sa densité dans chaque élément de la batterie.

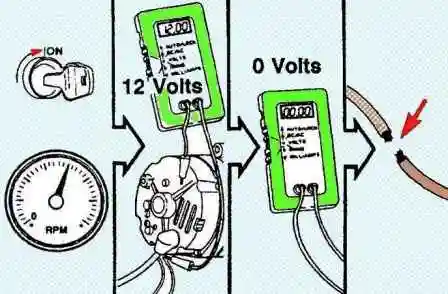

Vérification des circuits de l'alternateur

Vérifiez l'absence de coupures dans les circuits de l'alternateur à l'aide d'un testeur.

Remarque : si le testeur n'indique aucune tension, le circuit présente une coupure.

Connectez le testeur aux bornes suivantes et éliminez toute coupure éventuelle :

  • entre la borne de la borne positive de la batterie de l'alternateur et la « masse » ;
  • entre la cosse plate « L » de l'alternateur et la « masse » ;
  • entre la cosse plate « W » de l'alternateur et la « masse ».
Vérification des circuits de l'alternateur au testeur
Fig. 6. Vérification des circuits de l'alternateur.

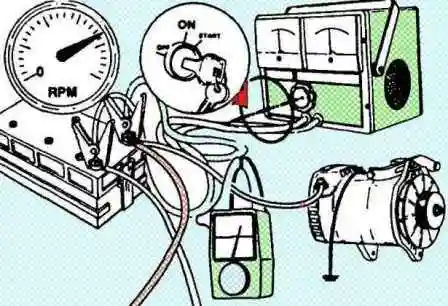

Vérification de la tension et du courant de l'alternateur

  1. Débranchez toutes les bornes de la batterie allant vers d'autres batteries.
  2. Connectez un testeur numérique et, à 2000 tr/min, mesurez la tension.

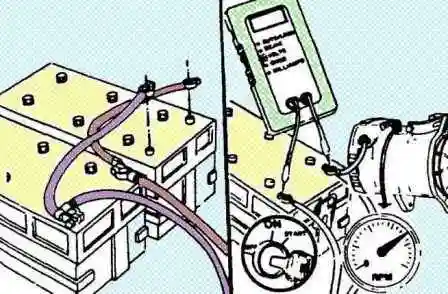

    Mesure de la tension de l'alternateur au testeur numérique
    Fig. 7. Mesure de la tension de l'alternateur.
  3. En maintenant le moteur à 2000 tr/min, réglez le testeur de batteries de manière que la charge de l'alternateur corresponde à la valeur nominale maximale de l'intensité du courant.
  4. Mesurez le courant à la sortie de l'alternateur.

Si le courant de sortie diffère de la valeur nominale de plus de 10 %, l'alternateur doit être réparé ou remplacé.

Remarque : la valeur nominale maximale de l'intensité du courant à la sortie de l'alternateur est estampée sur l'alternateur.

Mesure du courant à la sortie de l'alternateur
Fig. 8. Mesure du courant à la sortie de l'alternateur.
  1. Coupez le moteur et débranchez l'équipement de test. Rebranchez les bornes de la batterie.

Dépose et repose de l'alternateur

  1. Débranchez le câble de la borne négative de la batterie.
  2. Déposez la courroie d'entraînement des accessoires.
  3. Marquez tous les câbles de l'alternateur et débranchez-les.
  4. Déposez l'alternateur.

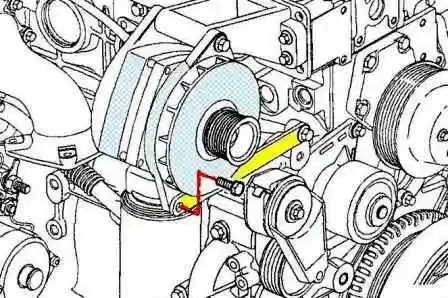

Alternateur à fixation par levier

  1. Dévissez le boulon du support de l'alternateur. Couple de serrage : 40 N·m.
  2. Dévissez le boulon de fixation, déposez le support de l'alternateur et l'alternateur lui-même. Couple de serrage : 24 N·m.
    Alternateur à fixation par levier

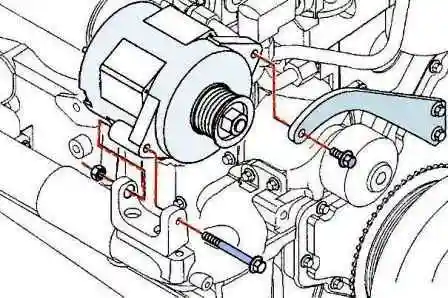

    Fig. 9. Alternateur à fixation par levier.

Alternateur sur plateforme d'appui

Dévissez les boulons de fixation et déposez l'alternateur. Couples de serrage :

  • M10 — 36 N·m ;
  • M12 — 64 N·m.
Alternateur sur plateforme d'appui
Fig. 10. Alternateur sur plateforme d'appui.

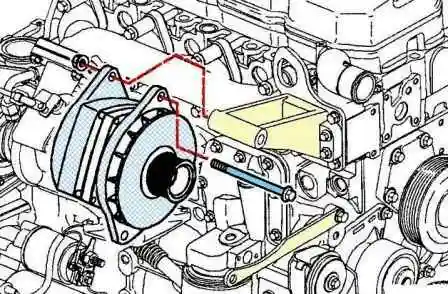

Alternateur à fixation articulée

  1. Dévissez le boulon du support de l'alternateur. Couple de serrage : 24 N·m.
    Dévissage du boulon du support de l'alternateur
    Fig. 11. Dévissage du boulon du support de l'alternateur.
  2. Dévissez le boulon de fixation de l'alternateur et déposez l'alternateur. Couple de serrage : 40 N·m.

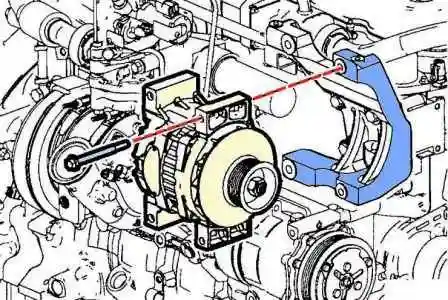

    Dépose de l'alternateur à fixation articulée
    Fig. 12. Dépose de l'alternateur.
  3. Dévissez les boulons de fixation du support de l'alternateur et déposez le support de l'alternateur. Couple de serrage : 45 N·m.

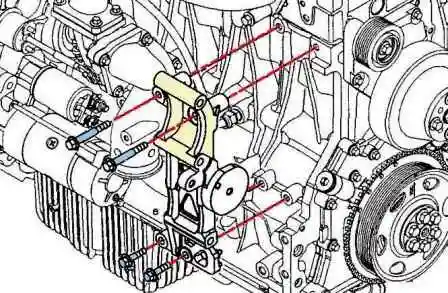

    Dépose du support de l'alternateur
    Fig. 13. Dépose du support de l'alternateur.

La repose s'effectue dans l'ordre inverse de la dépose.
