Автомобиль оснащен передним и задним стеклоочистителями, для очистки ветрового стекла и стекла двери багажного отделения.
Стеклоочиститель - диагностика неисправностей
Рекомендация. Выполнение проверки целесообразно совместить с проверкой технического состояния стеклоомывателей.
Последовательность выполнения
- 1. Последовательно включаем различные режимы работы переднего стеклоочистителя (предварительно лучше смочить стекло водой, хотя бы при помощи штатного стеклоомывателя):
- в прерывистом режиме щетки делают взмахи с интервалом в несколько секунд;
- на первой скорости щетки движутся постоянно без пауз;
- на второй скорости щетки движутся постоянно, но быстрее, чем на первой скорости;
- при включении стеклоомывателя щетки делают несколько взмахов.
- 2. Включаем задний стеклоочиститель:
- в прерывистом режиме щетка делает взмахи с интервалом в несколько секунд;
- при включении стеклоомывателя щетка делает несколько взмахов.
Замечание: При движении по стеклу щетки не должны скрежетать и вибрировать, оставлять неочищенные участки в рабочей зоне. Если имеют место подобные неисправности, щетки стеклоочистителя необходимо заменить
- 3. Поднимаем поочередно рычаги всех стеклоочистителей. Они должны без заеданий подниматься и надежно, «с пружинящим эффектом» прижиматься к стеклу. Неисправный рычаг переднего (см. ниже, «Передний стеклоочиститель замена») или заднего стеклоочистителя заменяем.
Передний стеклоочиститель - проверка и замена

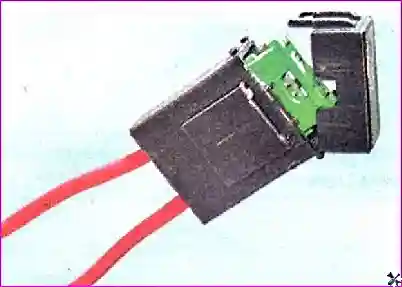

Для выполнения проверки потребуются два отрезка проводов для подачи напряжения от аккумуляторной батареи на мотор-редуктор. В один из проводов должен быть встроен плавкий предохранитель на 20 А.
Снятие
- 1. Подготавливаем автомобиль к выполнению работы

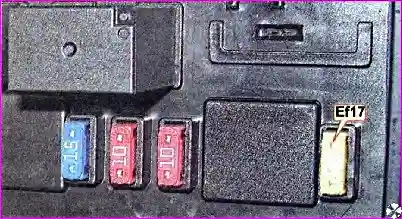

- 2. Проверяем состояние предохранителя F17 (30 А) в блоке предохранителей и реле (см. «Блоки предохранителей и реле»), установленном в панели приборов. Перегоревший предохранитель заменяем. Если предохранитель перегорает вновь, то в электрической цепи стеклоочистителя короткое замыкание, которое необходимо найти и устранить

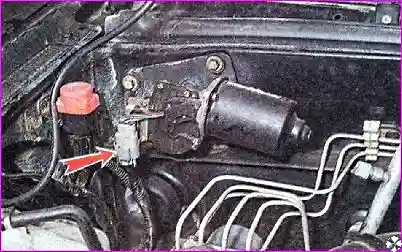

3. В моторном отсеке освобождаем фиксатор и отсоединяем колодку жгута проводов от мотор-редуктора стеклоочистителя.
- 4. Проверяем состояние выводов колодки проводов, при обнаружении окислов обрабатываем их специальным средством для очистки и защиты электрических контактов.

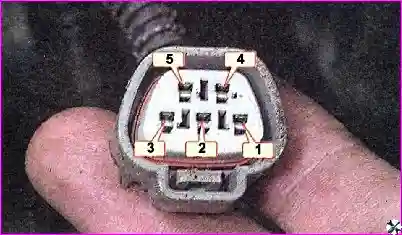

- 5. Мультиметром в режиме вольтметра проверяем подачу напряжения на контакты колодки жгута проводов при различных положениях переключателя стеклоочистителя: низкая скорость на контакт 3, высокая скорость на контакт 5.
Если напряжение не поступает, проверяем цепь до блока предохранителей и реле

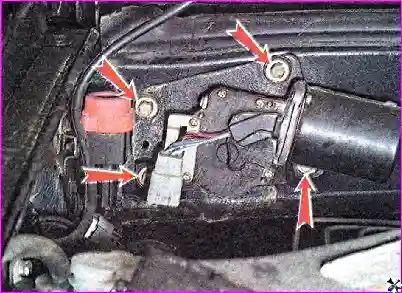

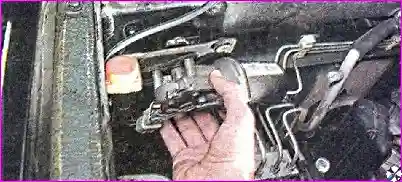

6. Ключом на 10 мм отворачиваем четыре болта крепления, отводим мотор-редуктор от перегородки...

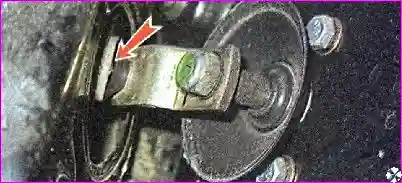

...и отсоединяем тягу трапеции стеклоочистителя от рычага мотор-редуктора.
- 7. Для удобства закрепляем мотор-редуктор в тисках.
- 8. Для проверки мотор-редуктора отрезком провода соединяем вывод 4 с отрицательным выводом аккумуляторной батареи (см. «Схемы электрооборудования»). Подсоединяем мультиметр в режиме омметра к выводам 4 и 2 (мультиметр должен показать наличие соединения). Вторым отрезком провода с врезанным в него предохранителем на 20 A соединяем положительный вывод аккумуляторной батареи сначала с выводом 3 разъема (мотор-редуктор должен заработать на первой скорости), а затем с выводом 5 (мотор-редуктор должен заработать на второй скорости). При выходе из крайнего положения мультиметр должен показывать размыкание цепи.
Замечание. Если мотор-редуктор не заработает, механизм переднего стеклоочистителя необходимо заменить.
Если в ходе проверки перегорит предохранитель, значит, в мотор-редукторе короткое замыкание, в этом случае также заменяем механизм переднего стеклоочистителя.

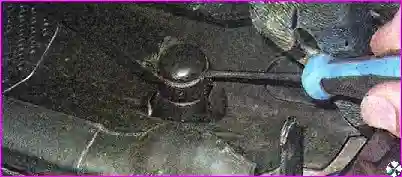

9. Для снятия трапеции поддев тонкой шлицевой отверткой, снимаем колпачок с гайки крепления рычага щетки стеклоочистителя.

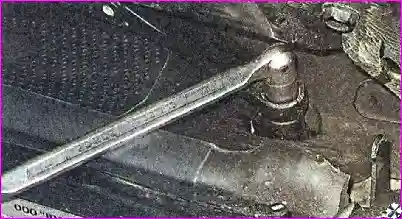

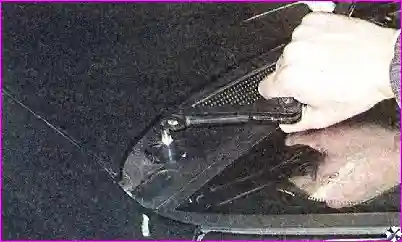

10. Торцовым ключом на 13 мм отворачиваем гайку крепления рычага.
11. Снимаем рычаг с вала стеклоочистителя.
- 12. Аналогично снимаем второй рычаг.
- 13. Съемником извлекаем пять передних держателей вентиляционной решетки.

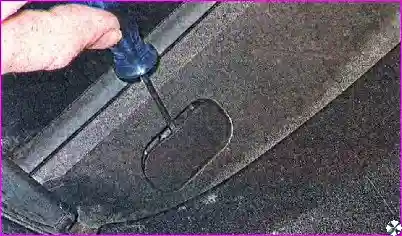

14. Поддев тонкой шлицевой отверткой, снимаем заглушки шести задних держателей.

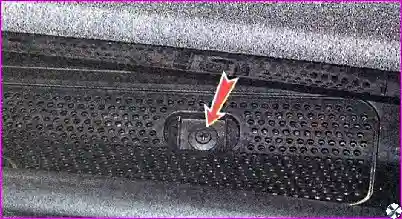

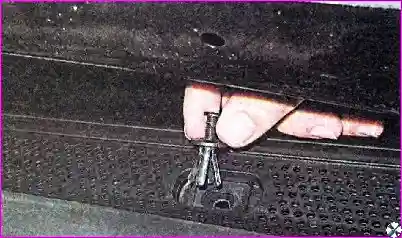

15. Крестовой отверткой отворачиваем фиксаторы...
...и извлекаем держатели решетки.

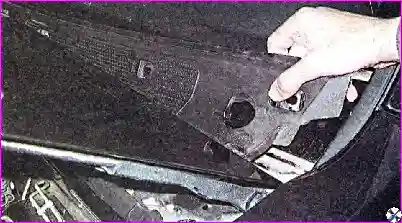

16. Снимаем вентиляционную решетку.

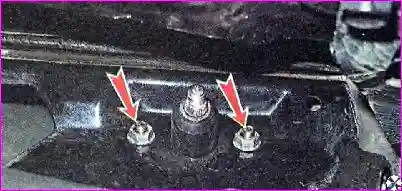

17. Ключом на 10 мм отворачиваем по две гайки левого и правого крепления переднего стеклоочистителя.

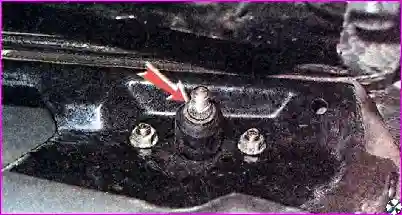

- 18. Снимаем трапецию стеклоочистителя.
- 19. Внешним осмотром проверяем состояние трапеции стеклоочистителя, в случае неисправности заменяем ее.
Установка
- 1. Перед установкой очищаем валы и втулки трапеции стеклоочистителя от старой пластичной смазки и обрабатываем новой.
- 2. Собираем и устанавливаем передний стеклоочиститель в обратной последовательности.
- 3. Перед установкой рычагов стеклоочистителя очищаем от грязи и ржавчины валы трапеции.

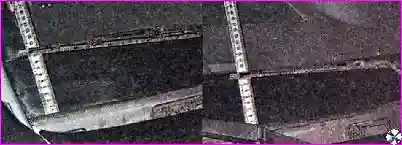

4. Устанавливаем рычаги щеток стеклоочистителя, так чтобы левая щетка (по ходу движения) располагалась на расстоянии 80 мм от нижней кромки стекла, а правая — 90 мм.
