Задний стеклоочиститель замена
Снимаем задний стеклоочиститель для его замены. Необходимость выполнения данной работы должна быть определена в ходе проверки стеклоочистителя.
Последовательность выполнения
- 1. Подготавливаем автомобиль к выполнению работы
- 2. Снимаем защитный колпачок гайки крепления рычага стеклоочистителя.

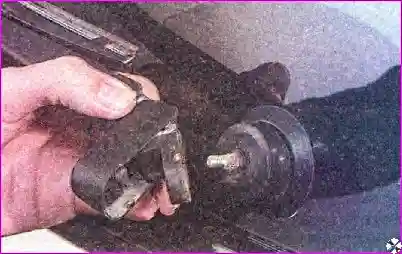

3. Ключом на 10 мм отворачиваем гайку и снимаем рычаг с вала мотор-редуктора.
Замечание. Если рычаг «прикипел» к валу мотор-редуктора, воспользуйтесь универсальным съемником.

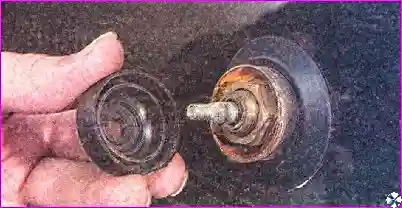

4. Снимаем резиновый уплотнитель.

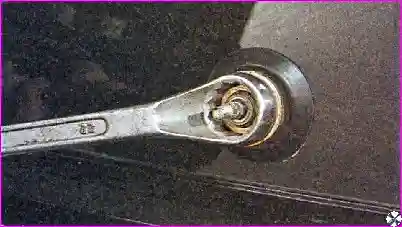

- 5. Обрабатываем резьбовую часть втулки вала проникающей смазки. И ключом на 22 мм отворачиваем гайку крепления.

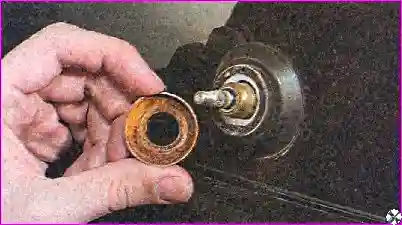

- 6. Снимаем защитную шайбу...

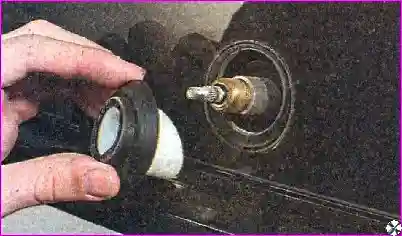

...и уплотнитель отверстия.

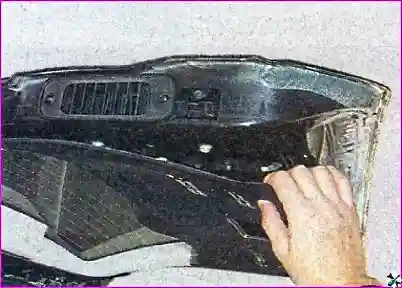

7. Снимаем обивку двери багажного отделения

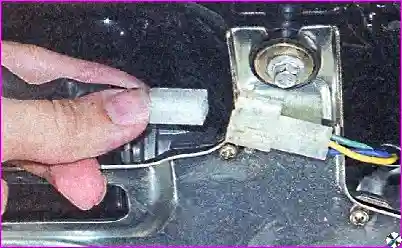

8. Освобождаем фиксатор и отсоединяем колодки жгута проводов от мотор-редуктора.

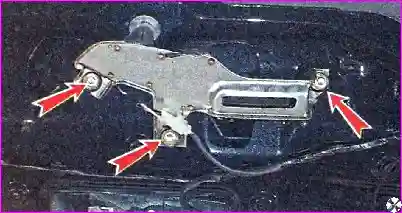

...и ключом на 8 мм отворачиваем три болта крепления мотор-редуктора.
- 9. Проверяем состояние выводов колодки проводов, при обнаружении окислов обрабатываем их специальным средством для очистки и защиты электрических контактов.
- 10. Снимаем мотор-редуктор в сборе.
- 11. Устанавливаем снятые детали в обратной последовательности. Перед установкой рычага стеклоочистителя щеткой очищаем вал мотор-редуктора от грязи и ржавчины.
- 12. По окончании установки включаем зажигание и проверяем работу стеклоочистителя.
Стеклоомыватели диагностика неисправностей
Для выполнения работы потребуется мультиметр.
Может потребоваться помощник.
Последовательность выполнения
- 1. С помощью правого подрулевого переключателя включаем передний стеклоомыватель. Жидкость должна подаваться под достаточным напором из двух форсунок. При правильной работе форсунок струи жидкости должны равномерно попадать в рабочие зоны щеток переднего стеклоочистителя
- 2. Включаем задний стеклоомыватель. При правильной работе форсунки струи жидкости должны подаваться под достаточным напором по центру стекла
- 3. Выявленную неисправность устраняем:
Жидкость подается, но не на указанные части стекол - Необходимо прочистить и отрегулировать форсунки стеклоомывателей
Жидкость подается из всех форсунок стеклоомывателей, но напор очень слабый (в холодное время года) - Залита некачественная (густеющая) на морозе низкозамерзающая жидкость стеклоомывателя. Попробуйте применить стеклоомывающую жидкость, рассчитанную на более низкую температуру или другого производителя.
Замечание. Также это может быть вызвано недостаточным количеством омывающей жидкости в бачке, повреждением шлангов стеклоомывателей или неисправностью электронасоса стеклоомывателей.
Жидкость не подается из форсунок стеклоомывателя (не работает электронасос):
- - Проверьте электронасос стеклоомывателя
- - Для переднего стеклоомывателя проверьте электрическую цепь от подрулевого переключателя до блока управления электрооборудованием и от блока управления электрооборудованием до электронасоса стеклоомывателя
- - Для заднего стеклоомывателя проверьте электрическую цепь от подрулевого переключателя до электронасоса стеклоомывателя.
Замечание. Если цепь исправна, возможно, неисправен блок управления электрооборудованием (для его проверки необходимо специальное диагностическое оборудование, обратитесь на специализированную станцию технического обслуживания) или подрулевой переключатель.
Не подается жидкость из всех форсунок стеклоомывателя, но слышен звук работы электронасоса:
- - Проверьте уровень стеклоомывающей жидкости, при необходимости доливаем ее
- - Замерзла вода в бачке стеклоомывателя или трубопроводах (в холодное время года) Установите автомобиль в теплый гараж или другое отапливаемое помещение, и дайте некоторое время, чтобы вода растаяла. Проверьте работу стеклоомывателей, и замените низкозамерзающую жидкость.
- - Шланг стеклоомывателя поврежден, пережат или соскочил со штуцера электронасоса или форсунки стеклоомывателя.
Не подается жидкость из одной из форсунок переднего стеклоомывателя:
- - Соскочил шланг с форсунки стеклоомывателя. Пережат или поврежден шланг стеклоомывателя.
- - Засорена форсунка стеклоомывателя. В этом случае форсунки нужно прочистить
Форсунки стеклоомывателя регулировка и замена
От правильной установки распылителей форсунок зависит качество очистки стекла и, как следствие, ваша безопасность, а также расход стеклоомывающей жидкости и ресурс щеток стеклоочистителя.
Из-за попадания в форсунку соринки или из-за отложения на ней загрязнений интенсивность струи может ухудшиться или изменится ее направление. В этом случае форсунки необходимо прочистить и отрегулировать.
Замечание. Если струя жидкости слабая из всех форсунок, это мо-жет быть вызвано недостаточным количеством омывающей жидкости в бачке, повреждением шлангов или неисправностью насоса стеклоомывателя.
Для выполнения работы потребуются отрезок тонкой стальной проволоки диаметром 0,3-0,5 мм, швейная булавка или игла (конец иглы лучше отжечь на газовой плите).
Последовательность выполнения
- 1. Подготавливаем автомобиль к выполнению работы

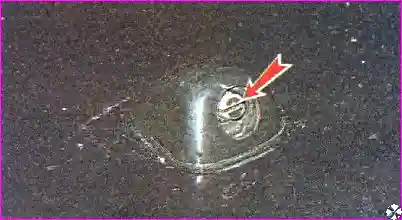

- 2. Тонкой проволокой прочищаем форсунку. Иглой поворачиваем распылитель форсунки, направляя струю на середину стекла.
3. Для снятия форсунки поворачиваем запорное кольцо, и отсоединяем от форсунки трубку.

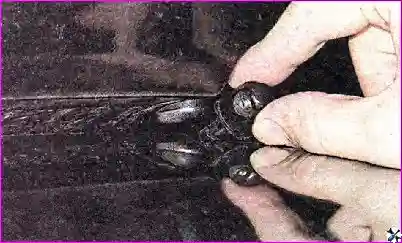

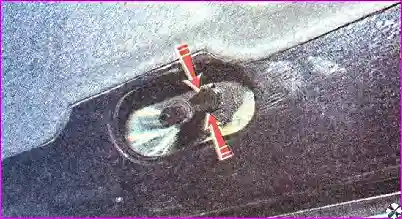

4. Сжимаем выступы фиксатора и проталкиваем форсунку в отверстие.
- 5. Устанавливаем новую форсунку в обратной последовательности.
- 6. Аналогично заменяем вторую форсунку переднего стеклоомывателя.

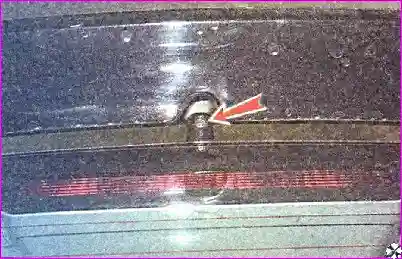

- 7. Для регулировки форсунки заднего стеклоомывателя тонкой проволокой устанавливаем распылитель так, чтобы струя была направлена в середину верхней трети стекла.
Замечание. Бывает, что распылитель сильно «закис», и при попытке его повернуть булавка гнется, а игла может даже сломаться. В этом случае следует заменить форсунку.
- 8. Для замены форсунки снимаем дополнительный фонарь сигнала торможения (см. «Дополнительный фонарь сигнала торможения замена»).
- 9. Сжимаем выступы фиксатора и проталкиваем форсунку в отверстие.
10. Извлекаем форсунку и отсоединяем от нее трубку.
11. Устанавливаем новую форсунку в обратной последовательности и при необходимости, регулируем ее.
Электронасос стеклоомывателя замена
Электронасосы стеклоомывателя предназначены для подачи стеклоомывающей жидкости через шланги и форсунки на стекла автомобиля. Они установлены непосредственно на бачке стеклоомывателей, расположенном под правым передним крылом.

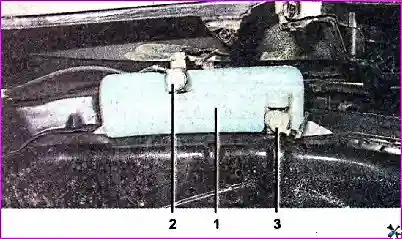

Бачок стеклоомывателей: 1 бачок; 2 насос заднего стеклоомывателя; 3 насос переднего стеклоомывателя
Для выполнения работы потребуются два отрезка провода длиной 2 м, один провод с врезанным в него предохранителем на 20 А.
Последовательность выполнения
- 1. Подготавливаем автомобиль к выполнению работы
- 2. Проверяем состояние предохранителя F17 (передний стеклоомыватель) или F16 (задний стеклоомыватель) в блоке предохранителей и реле в салоне (см. «Блоки предохранителей и реле») и, если предохранитель перегорел, заменяем его. Если он снова перегорит, ищем короткое замыкание в электрической цепи
- 3. Снимаем правое переднее колесо

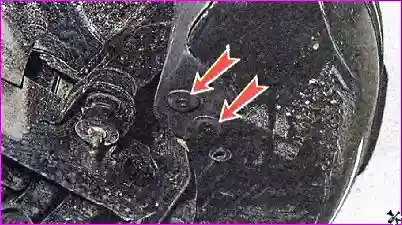

- 4. Отворачиваем крестовой отверткой фиксаторы и извлекаем два держателя крепления подкрылка к переднему бамперу.

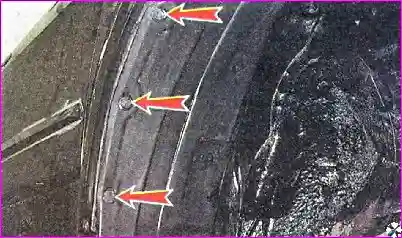

5. Шлицевой отверткой выдвигаем фиксаторы...
...и извлекаем...
...три задних боковых держателя.

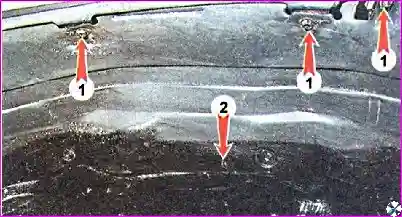

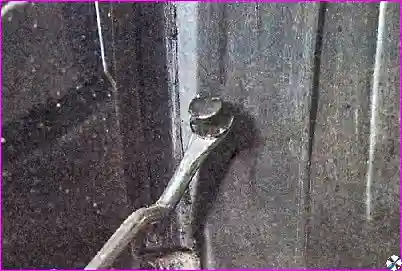

6. Ключом на 10 мм отворачиваем три болта 1 и гайку 2.

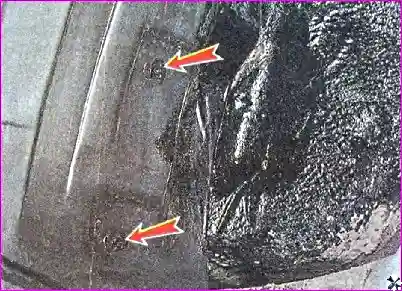

7. Крестовой отверткой отворачиваем фиксаторы...
...и извлекаем шесть держателей.

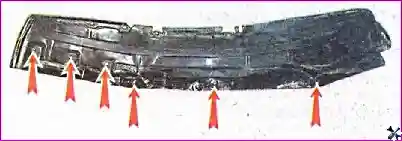

- 8. Снимаем подкрылок правого колеса.
- 9. Для замены электронасоса переднего стеклоомывателя снимаем бачок

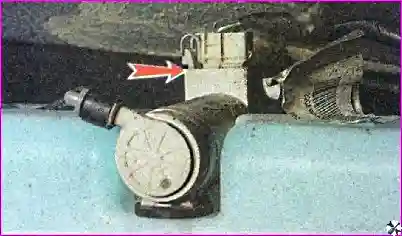

- 10. Для замены электронасоса заднего стеклоомывателя, нажимаем фиксатор...
...и отсоединяем колодку жгута проводов от электронасоса.
11. Проверяем состояние выводов колодки проводов и насоса. При обнаружении на них окислов обрабатываем выводы средством для очистки и защиты электрических контактов.
Предупреждение!
Выполняя следующие операции, не подавайте на выводы колодки напряжение больше 12 В. Чтобы исключить короткое замыкание, на вывод, соединенный с положительным выводом аккумуляторной батареи (цветной провод), электронасоса наденьте отрезок изоляционной трубки.
- 12. Подсоедините сначала провод, с врезанным предохранителем (на 20 А для переднего стеклоомывателя или 10 А для заднего), к выводу с трубкой, а затем соединяйте второй провод с другим выводом.
- 13. Провод с предохранителем соединяем с положительным выводом аккумуляторной батареи, другой провод с отрицательным. Насос должен работать. Если насос работает, то возможно, неисправен правый подрулевой переключатель или электрическая цепь до него.
Замечание. Если в ходе проверки перегорит предохранитель электронасоса - значит в нем короткое замыкание. В этом случае его также необходимо заменить.

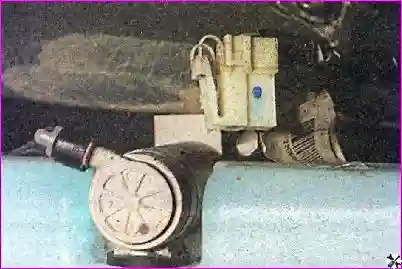

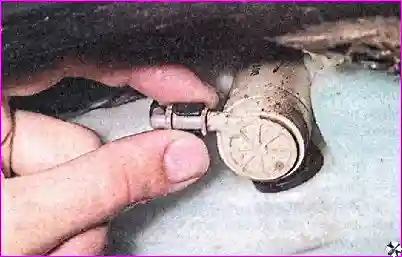

14. Устанавливаем под бачок емкость для сбора стеклоомывающей жидкости. Поворачиваем запорное кольцо, снимаем со штуцера электронасоса трубку и сливаем жидкость.

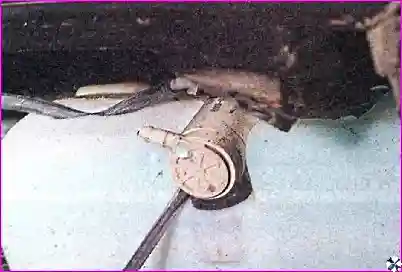

15. Поддев шлицевой отверткой, снимаем электронасос.
16. Извлекаем уплотнительную втулку из отверстия в бачке.
- 17. Проверяем состояние уплотнительной втулки. Если в ней есть трещины, разрывы или резина высохла, стала жесткой и не может эффективно уплотнять соединение бачка с насосом заменяем ее. Учитывая то, что добираться до бачка тяжело, а сама втулка стоит недорого, ее целесообразно заменять при малейших сомнениях в исправности.
- 18. Устанавливаем детали в обратной последовательности.
Бачок стеклоомывателя замена
Наиболее частая причина повреждения бачка замерзание в нем воды в холодное время года. Чтобы избежать этого начинайте использовать незамерзающую стеклоомывающую жидкость заранее, до наступления первых заморозков. На повреждение бачка омывателя указывают увеличенный расход омывающей жидкости и влажные пятна после стоянки перед передним правым колесом.
Последовательность выполнения
- 1. Подготавливаем автомобиль к выполнению работы
- 2. В моторном отсеке отсоединяем от электронасоса переднего стеклоомывателя колодку жгута проводов.
3. Снимаем правый передний подкрылок и отсоединяем от электронасоса заднего стеклоомывателя колодку жгута проводов и трубку

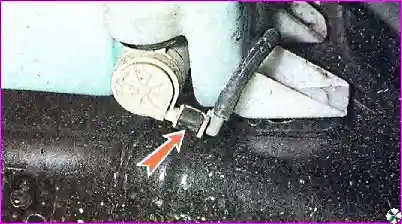

4. Поворачиваем запорное кольцо, снимаем со штуцера электронасоса переднего стеклоомывателя трубку.

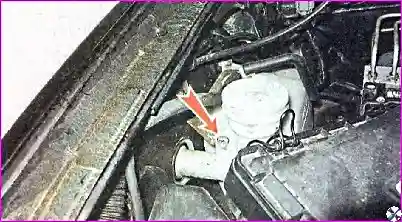

5. Ключом на 10 мм отворачиваем болт крепления и снимаем заливную горловину, выводя ее из уплотнителя в бачке.

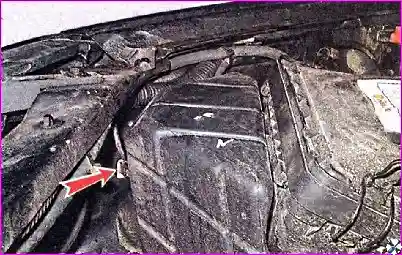

6. Ключом на 10 мм отворачиваем две гайки переднего и гайку заднего крепления (которая расположена за расширительным бачком системы охлаждения двигателя).
- 7. Снимаем бачок.
- 8. Устанавливаем новый бачок стеклоомывателя и остальные детали в обратной последовательности.
- 9. Заливаем стеклоомывающую жидкость.
