Разбираем дверь для замены внутренних деталей двери, также для ремонта самой двери
Обивка передней двери снятие и установка
Снятие обивки двери может потребоваться для замены элементов двери: замка, стеклоподъемника, стекол, ограничителя открывания или динамика, а также для ремонта самой двери.
Рекомендация. Перед началом работы приобретите несколько запасных держателей обивки двери, так как в процессе демонтажа держатели часто ломаются.
Номер держателя по каталогу 6102013-K00.
Последовательность выполнения
- 1. Подготавливаем автомобиль к выполнению работы

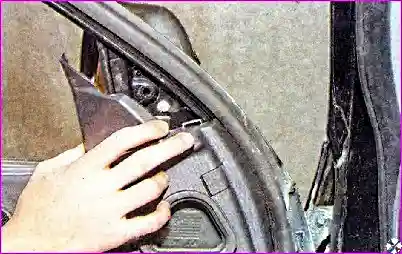

- 2. Потянув, снимаем внутреннюю декоративную накладку.

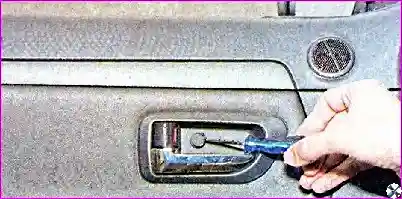

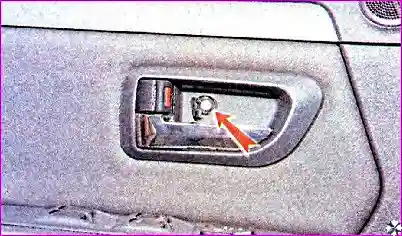

3. Тонкой шлицевой отверткой поддеваем заглушку винта крепления облицовки внутренней ручки открывания двери.
4. Крестовой отверткой выкручиваем винт

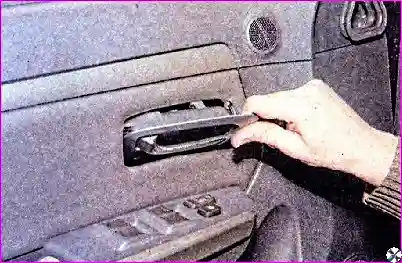

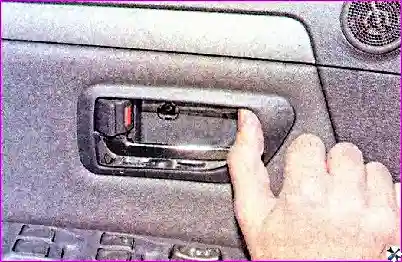

5. Сдвигаем облицовку ручки вперед и отсоединяем ее от обивки

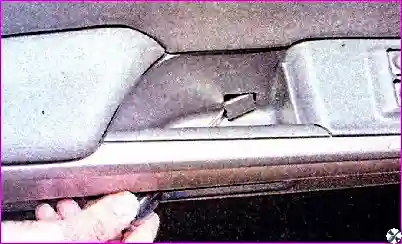

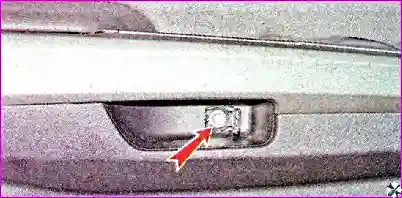

6. Тонкой шлицевой отверткой поддеваем заглушку, расположенную в нише подлокотника и ключом на 10 мм откручиваем болт крепления обивки

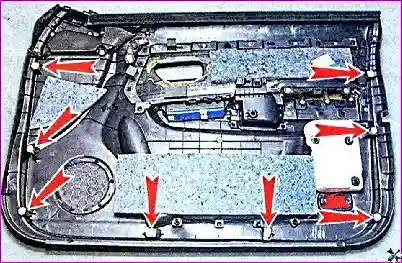

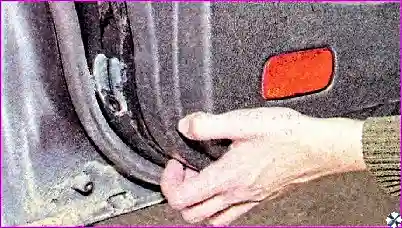

7. Тянем обивку двери за нижний край на себя до момента выхода всех восьми держателей на панели двери. При необходимости поддеваем обивку шлицевой отверткой, подложив под нее ветошь.
- 8. Немного отводим обивку от панели двери, выводя через отверстие внутреннюю ручку открытия двери.
- 9. Отсоединяем колодки проводов от блока управления электростеклоподъемниками и динамика аудиосистемы.

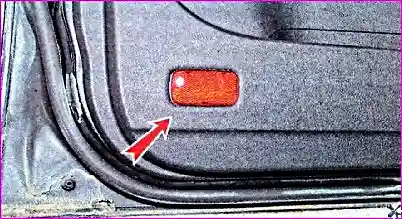

Замечание. В зависимости от комплектации на обивке передней двери может быть установлен плафон подсветки, в этом случае при снятии обивки отсоединяем от плафона колодку жгута проводов.
10. Снимаем обивку.
Замечание. На двери наклеена защитная пленка с шумоизоляционным материалом, которая предотвращает попадания во внутреннюю полость пыли и влаги, а также служит для шумоизоляции салона.
Для доступа к элементам двери можно отклеить часть пленки или полностью снять ее с двери

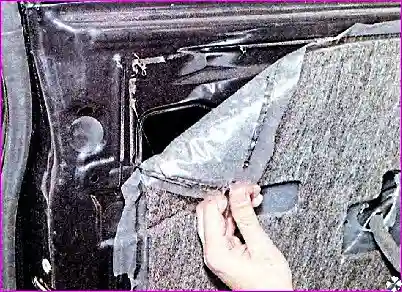

11. Аккуратно отклеиваем защитную пленку от панели двери.
Рекомендация. При установке, если пленка плохо клеится к панели двери, закрепляем ее с помощью силиконового герметика.
12. Перед установкой обивки проверяем состояние ее держателей.
13. Сломанные и поврежденные держатели заменяем

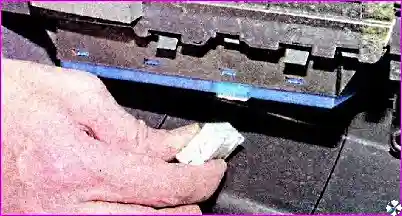

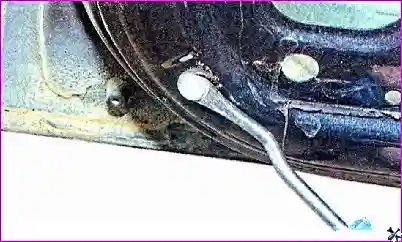

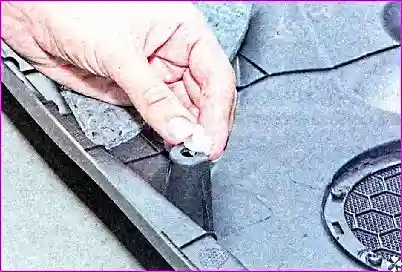

14. Если при снятии обивки держатель остался в панели двери, извлекаем его с помощью специального съемника и заменяем.
- 15. При установке обивки плотно прижимаем ее к панели двери до фиксации держателей в отверстиях
- 16. Дальнейшую сборку проводим в обратной последовательности
Боковое зеркало заднего вида – замена
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы
- 2. Снимаем обивку передней двери

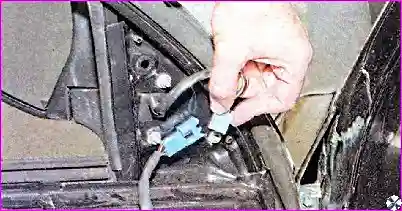

- 3. Нажимаем фиксатор и разъединяем колодку жгута проводов зеркала
Замечание. Во время откручивания гаек крепления нужно придерживать зеркало рукой.

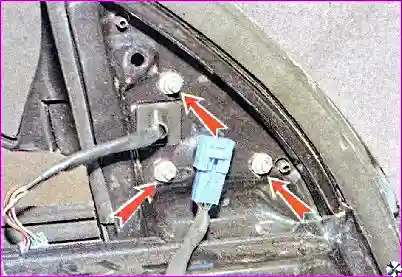

4. Торцовым ключом на 10 мм откручиваем три гайки крепления зеркала к двери
- 5. Снимаем зеркало с двери
- 6. Устанавливаем зеркало в обратном порядке.
Внутренняя ручка передней двери – замена
- 1. Подготавливаем автомобиль к выполнению задания
- 2. Снимаем обивку передней двери

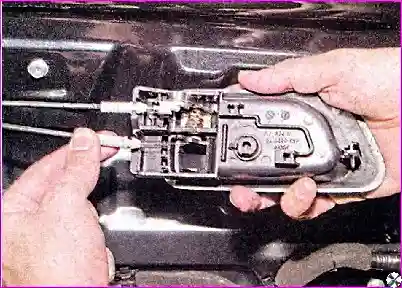

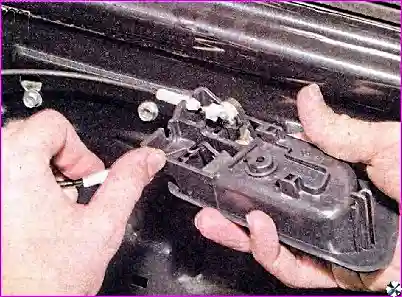

- 3. Извлекаем оболочку троса клавиши блокировки замка из облицовки ручки и отсоединяем наконечник троса
- 4. Аналогично отсоединяем второй трос привода и снимаем ручку
- 5. Устанавливаем снятые детали в обратном порядке
Стекло передней двери – снятие и установка
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы
- 2. Снимаем обивку передней двери

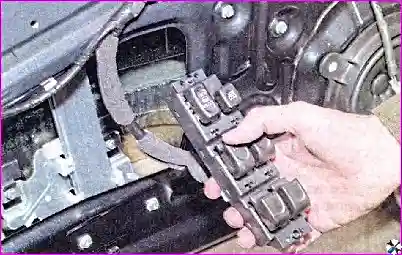

- 3. Подсоединяем к колодке блок управления стеклоподъемником и опускаем стекло

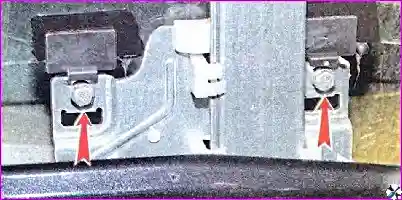

4. Торцовым ключом на 10 мм или крестовой отверткой откручиваем два болта крепления стекла к направляющим

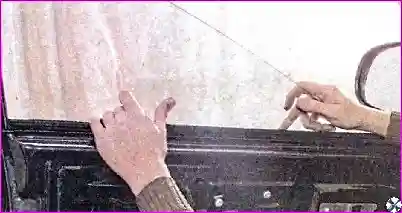

5. Опускаем переднюю часть стекла, и в таком положении извлекаем стекло из проема двери
Установку производим в обратной последовательности. Перед окончательной затяжкой болтов крепления стекла убеждаемся в его правильной установке, для чего несколько раз поднимаем и опускаем стекло.
Наружная ручка передней двери – замена
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы
- 2. Снимаем стекло двери

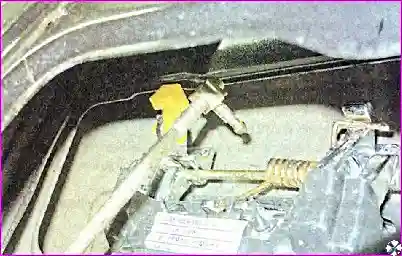

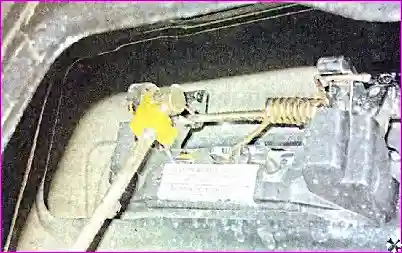

- 3. С помощью шлицевой отвертки снимаем фиксатор с тяги привода замка и отсоединяем наконечник тяги от наружной ручки

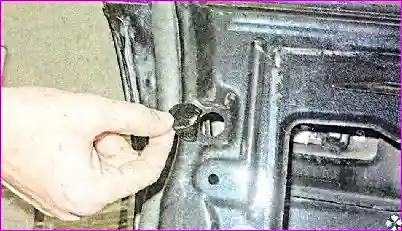

4. Аккуратно отклеиваем заглушку
5. Ключом на 10 мм или крестовой отверткой откручиваем два винта крепления наружной ручки
6. Снимаем наружную ручку.
Устанавливаем наружную ручку открывания двери в обратном порядке
Замок передней двери – замена
Замок двери заменяем в случае его поломки деталей. Замок не разборный и заменяется в сборе.
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы
- 2. Отсоединяем тягу привода замка от наружной ручки открывания двери
- 3. Поворачиваем фиксатор и отсоединяем тягу привода от выключателя (личинки) замка

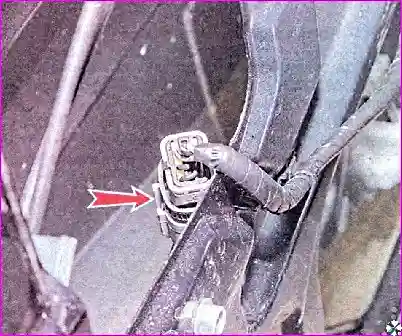

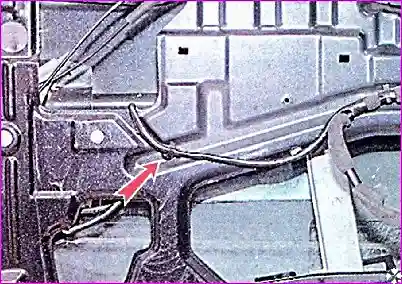

4. Разъединяем колодку жгута проводов, расположенную на внутренней стороне панели двери
Замечание. Для удобства можно сначала с помощью плоскогубцев отсоединить держатель колодки от панели двери.

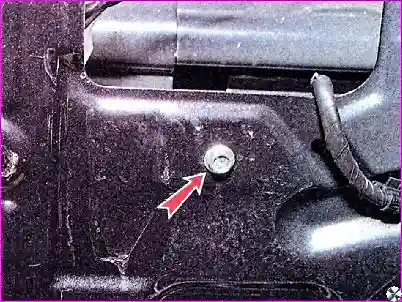

5. Ключом на 10 мм или крестовой отверткой откручиваем винт крепления замка, расположенный на внутренней стороне панели двери
6. Ключом Torx T30 выкручиваем три винта крепления замка, расположенные с торца панели двери.
- 7. Извлекаем замок из полости двери в сборе с внутренней ручкой открывания двери
- 8. Установку деталей выполняем в обратном порядке
Рекомендация. Смажьте механизм замка пластичной смазкой и нанесите фиксатор резьбы на винты крепления замка.
Если дверь отрывается и закрывается слишком туго или наоборот, если она недостаточно плотно закрывается и задняя кромка двери выступает за наружные элементы кузова, необходимо отрегулировать замок.

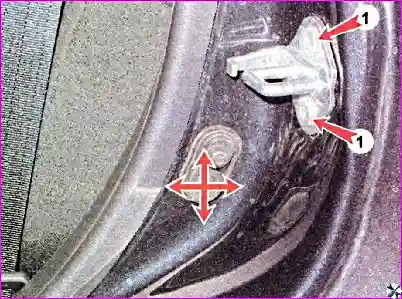

9. Ключом Torx ослабляем два винта крепления (1). Прикладывая усилие, перемещаем фиксатор вправо-влево и вверх-вниз, добиваясь легкого и плотного закрывания двери.
10. По окончании регулировки затягиваем винты крепления фиксатора замка.
Стеклоподъемник передней двери – замена
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы
- 2. Снимаем обивку передней двери
- 3. Снимаем стекло
- 4. Мотор-редуктор стеклоподъемника расположен в полости двери и закреплен тремя болтами

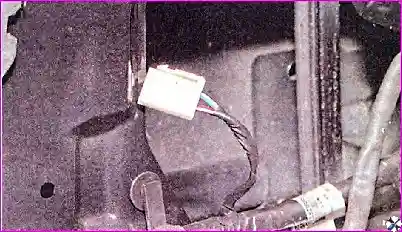

Через технологическое отверстие панели двери нажимаем фиксатор и отсоединяем колодку жгута проводов от мотор-редуктора.
Проверяем состояние выводов колодки проводов, при обнаружении окислов обрабатываем их специальным средством.

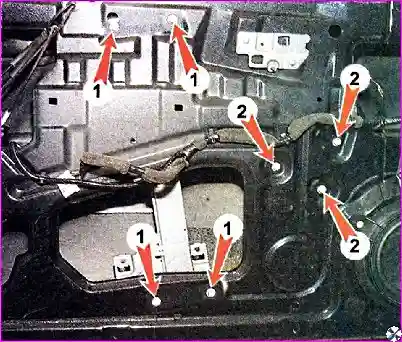

5. Ключом на 10 мм откручиваем четыре болта (1) крепления направляющей стекла и три болта (2) крепления мотор редуктора.
- 6. Опускаем механизм стеклоподъемника и извлекаем его через нижнее отверстие двери
- 7. Устанавливаем детали в обратном порядке
Ограничитель открывания двери – снятие и установка
Ограничитель препятствует чрезмерному открыванию двери и фиксирует ее в открытом положении.
Если в процессе ремонта потребуется снять ограничитель двери – будьте аккуратны. Без ограничителя дверь может широко распахнуться (случайный толчок, порыв ветра), в результате каркас двери деформируется, помнется ее наружная панель, возможны повреждения и на других кузовных деталях.
Замечание. Выполнение работы в целом аналогично для передней и задней двери.
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы
- 2. Снимаем обивку передней или задней двери
- 3. Торцовым ключом на 10 мм откручиваем болт (1) крепления кронштейна ограничителя к стойке кузова и две гайки (2) крепления двери.
4. Вынимаем ограничитель через технологическое отверстие двери
5. Установку ограничителя выполняем в обратной последовательности
