Разборка задней двери может потребоваться при замене деталей двери, а также при замене самой двери автомобиля
Обивка задней двери – снятие и установка
Обычно обивку двери снимают для замены элементов двери: замка, стеклоподъемника, стекол, ограничителя открывания или динамика, также для ремонта самой двери.
Перед началом работы желательно приобрести держатели обивки двери, так как в процессе демонтажа держатели часто ломаются.
Номер держателя по каталогу 6102013-К00.
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы

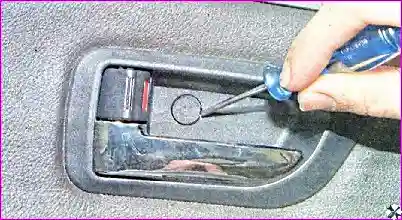

- 2. Тонкой шлицевой отверткой поддеваем заглушку винта крепления облицовки внутренней ручки открывания двери

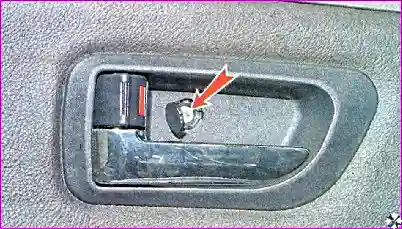

3. Крестовой отверткой выкручиваем винт

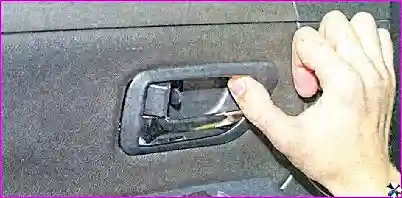

4. Сдвигаем облицовку ручки вперед и отсоединяем ее от обивки

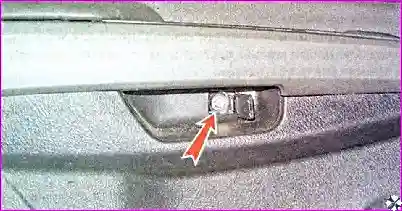

5. Тонкой шлицевой отверткой поддеваем заглушку, расположенную в нише подлокотника и ключом на 10 мм выкручиваем болт крепления обивки

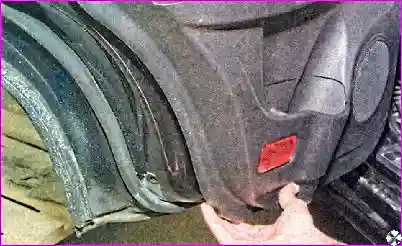

6. Тянем обивку двери за нижний край на себя до момента выхода всех держателей из панели двери. При необходимости поддеваем обивку шлицевой отверткой, подложив под нее ветошь.
- 7. Немного отводим обивку от панели двери, выводя через отверстие внутреннюю ручку открывания двери

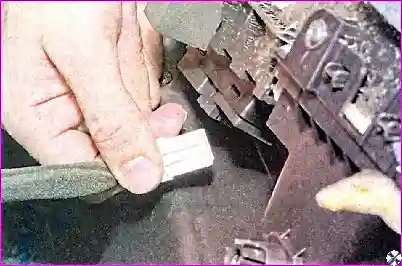

- 8. Отсоединяем колодку проводов от клавиши управления стеклоподъемником
9. Снимаем обивку

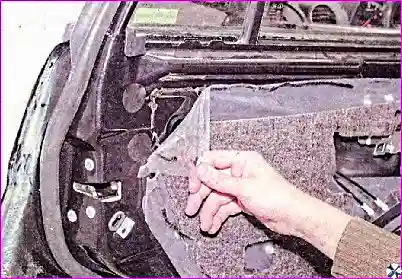

- 10. Аккуратно отклеиваем защитную пленку от панели двери

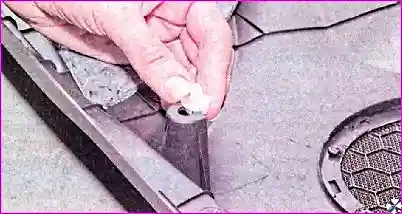

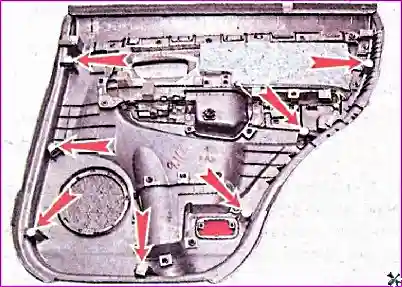

- 11. Перед установкой двери проверяем состояние ее держателей
12. Сломанные и поврежденные держатели необходимо заменить

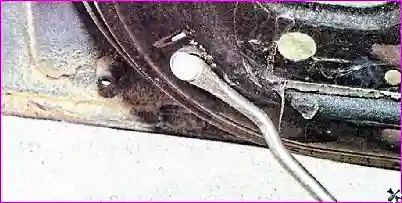

13. Если при снятии обивки держатель остался в панели двери, извлекаем его с помощью специального съемника и заменяем
- 14. При установке обивки прижимаем ее к панели двери, чтобы держатели зафиксировались в отверстиях.
- 15. Дальнейшую сборку проводим в обратном порядке
Внутренняя ручка задней двери – замена
Внутреннюю ручку открывания двери заменяем при ее повреждении
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы
- 2. Снимаем обивку задней двери

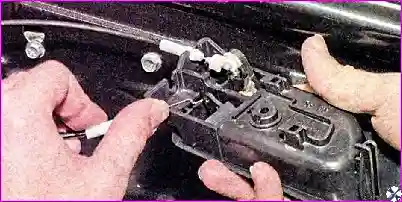

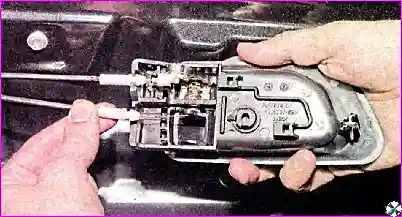

- 3. Извлекаем оболочку троса клавиши блокировки замка из облицовки ручки и отсоединяем наконечник троса
- 4. Аналогично отсоединяем второй трос привода и снимаем ручку
- 5. Устанавливаем снятые детали в обратной последовательности
Наружная ручка задней двери – замена
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы
- 2. Снимаем обивку задней двери

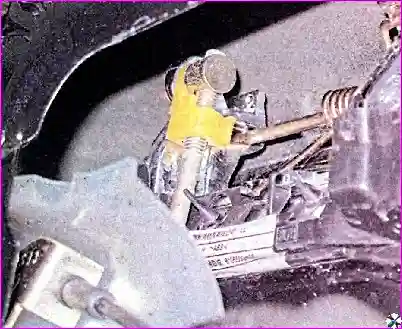

- 3. С помощью шлицевой отвертки снимаем фиксатор с тяги привода замка и отсоединяем наконечник тяги от наружной ручки
- 4. Снимаем замок задней двери (смотрим ниже)

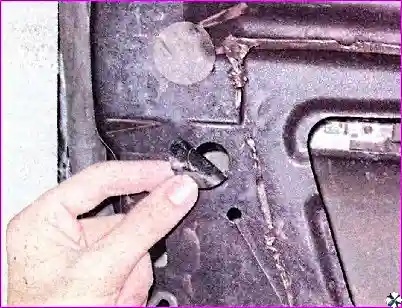

- 5. Аккуратно отклеиваем заглушку

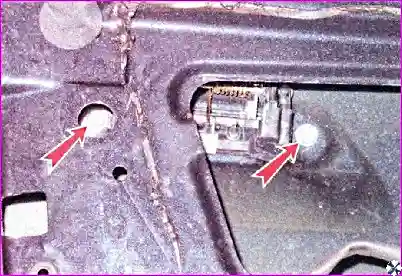

6. Ключом на 10 мм или крестовой отверткой отворачиваем два винта крепления наружной ручки
- 7. Снимаем наружную ручку
- 8. Устанавливаем наружную ручку в обратной последовательности
Замок задней двери – замена
Замок задней двери заменяется в сборе
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы
- 2. Отсоединяем тягу привода замка от наружной ручки открывания двери

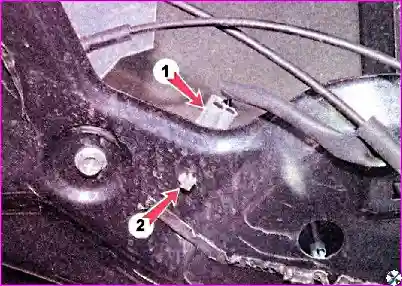

- 3. Разъединяем колодку жгута проводов (1), расположенную на внутренней стороне панели (для удобства можно сначала с помощью плоскогубцев отсоединить держатель колодки (2) от панели двери)

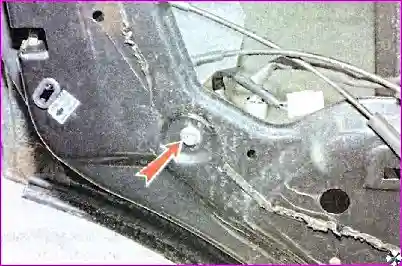

4. Торцовым ключом на 10 мм или крестовой отверткой откручиваем винт крепления замка, расположенный на внутренней стороне панели двери.

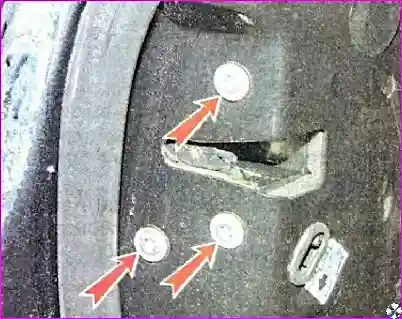

5. Ключом Torx T30 выкручиваем три винта крепления замка, расположенные с торца панели двери

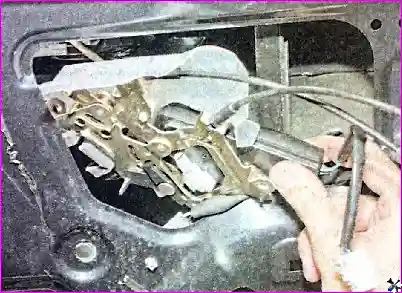

6. Извлекаем замок из полости двери в сборе с внутренней ручкой открывания двери
7. Установку деталей проводим в обратной последовательности
Рекомендация. Смажьте механизм замка пластичной смазкой и нанесите на винты крепления замка фиксатор резьбы
Стекло задней двери – снятие и установка
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы
- 2. Снимаем обивку задней двери

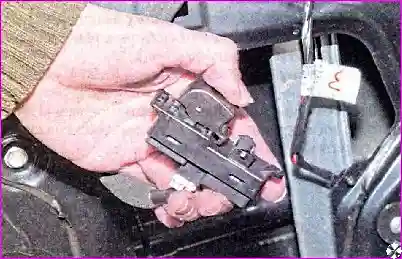

- 3. Подсоединяем к колодке клавишу управления стеклоподъемником и опускаем стекло

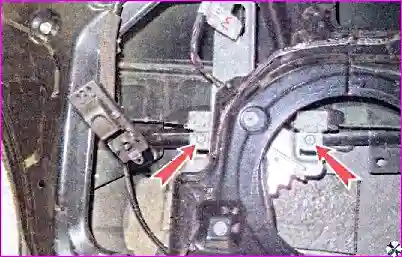

4. Торцовым ключом на 10 мм или крестовой отверткой откручиваем два болта крепления стекла к направляющим

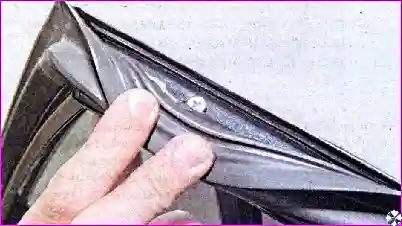

5. Отгибаем уплотнитель двери и крестовой отверткой выкручиваем винт верхнего крепления направляющей стекла

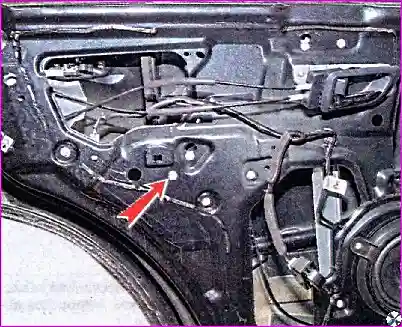

6. Торцовым ключом на 10 мм или крестовой отверткой выкручиваем винт нижнего крепления направляющей стекла
- 7. Снимаем уплотнитель оконного проема и извлекаем направляющую стекла из полости двери
- 8. Извлекаем стекло из проема двери
- 9. Установку проводим в обратной последовательности. Перед окончательной затяжкой болтов крепления стекла убеждаемся в правильной установке, для чего несколько раз поднимаем и опускаем стекло
Стеклоподъемник задней двери – замена
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы
- 2. Снимаем обивку задней двери
- 3. Подсоединяем к колодке клавишу управления стеклоподъемником, опускаем стекло и откручиваем два болта крепления стекла к направляющей
- 4. Поднимаем стекло вверх и фиксируем его при помощи малярного скотча
Если мотор-редуктор стеклоподъемника неисправен, а стекло двери находится в верхнем положении, и нет доступа к винтам его крепления, необходимо отсоединить от двери стеклоподъемник в сборе и опустить его в полость двери вместе со стеклом (см. ниже)

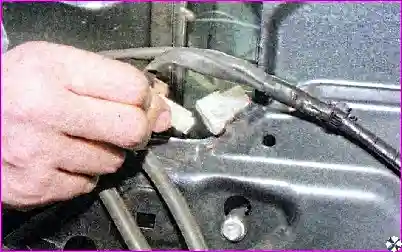

5. Отсоединяем колодку жгута проводов

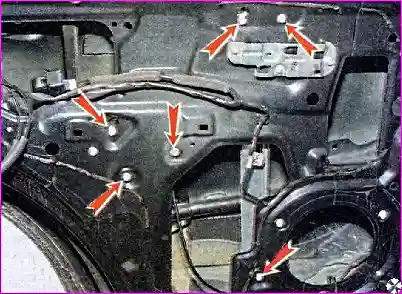

6. Торцовым ключом на 10 мм откручиваем шесть болтов крепления механизма стеклоподъемника
7. Извлекаем механизм стеклоподъемника в сборе из полости двери
Устанавливаем детали в обратном порядке
