Бөлу білігін шешу «Қозғалтқышты қалай бөлшектеу керек» мақаласында қарастырылған.
Кейбір автокөлік әуесқойлары қозғалтқышты жөндеу кезінде бөлу білігінің жағдайына аз көңіл бөледі.
Негізгі назарды цилиндр-поршень тобы мен иінді білікке аударады.
Бұл қозғалтқышты әрі қарай пайдалануға кері әсер етеді.
Бөлу білігіне және оның мойынтіректеріне ерекше назар аудару керек.
Бөлу білігінің төлкелері қатты тозған жағдайда жаңа төлкелерді преспен басу керек.
Жаңа бөлу білігін орнату керек.
Бөлу білігін қарау және ақауларын анықтау
Шешкеннен кейін барлық бөлшектерді бензинмен жуып, сүртіп, кептіру керек.
Бөлу білігін қарап шығу.
Егер мойындарында, жұдырықшаларында және май сорғысы жетегінің тісті дөңгелегінде қырылулар, терең сызаттар, қуыстар, сынған жерлер, жарықтар болса, бөлу білігін ауыстыру керек.
Итергіш таяқшаларын қарап шығу. Майысқан таяқшаларды ауыстыру керек.
Егер таяқшалардың ұштарында тозу іздері, қырылулар, қуыстар байқалса, таяқшаларды да ауыстыру керек.
402 үлгісіндегі қозғалтқыш таяқшасының ұзындығы 283 мм, ал 4021 үлгісіндегі қозғалтқышта — 287 мм екенін ескеру керек.
Бөлу білігі мойындарының диаметрлерін өлшеу керек; мойындардың номиналдық диаметрлері кестеде көрсетілген.
Итергіштерді қарап шығу.
Егер жұмыс беттерінде тозу іздері, қуыстар, қырылулар және т.б. байқалса, итергіштерді ауыстыру керек.
Егер бөлу білігінің тісті дөңгелегінде тістері зақымдалған немесе жарықтар болса, оны ауыстыру керек.
Бөлу білігінің осьтік саңылауын өлшеу керек.
Ол үшін білікті тісті дөңгелекпен уақытша жинап, бөлу білігінің алдыңғы ұшына аралық шығыршық пен тіреуіш фланецті кигізіп, содан кейін тісті дөңгелекті преспен басып, шайбасымен бірге тісті дөңгелекті бекітетін бұранданы бұрау керек.
Бұранданы 55–60 Н·м (5,5–6,0 кгс·м) моментімен тарту керек.
Щуппен бөлу білігінің тіреуіш фланеці мен тісті дөңгелектің күпшегі арасындағы саңылауды өлшеу керек; ол 0,1–0,2 мм шегінде болуы тиіс.
Бөлу білігін шешуге кері тәртіппен орнатады.
Орнату алдында бөлу білігінің мойындары мен жұдырықшаларын, итергіштерді және итергіш таяқшаларын мотор майымен майлау керек.
Орнатқаннан кейін клапан жетегіндегі саңылауларды реттеу керек.

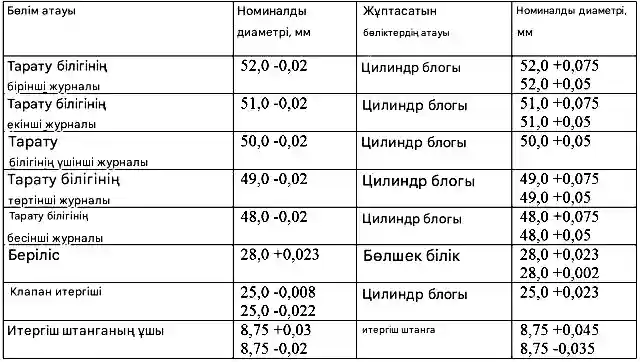

402 үлгісіндегі қозғалтқыш бөлу білігінің жанасатын бөлшектерінің номиналдық өлшемдері мен отырғызулары
| Бөлшек атауы | Номиналдық диаметр, мм | Жанасатын бөлшектер атауы | Номиналдық диаметр, мм |
|---|---|---|---|
| Бөлу білігінің бірінші мойны | 52,0−0,02 | Цилиндр блогы | 52,0+0,075 52,0+0,05 |
| Бөлу білігінің екінші мойны | 51,0−0,02 | Цилиндр блогы | 51,0+0,075 51,0+0,05 |
| Бөлу білігінің үшінші мойны | 50,0−0,02 | Цилиндр блогы | 50,0+0,05 |
| Бөлу білігінің төртінші мойны | 49,0−0,02 | Цилиндр блогы | 49,0+0,075 49,0+0,05 |
| Бөлу білігінің бесінші мойны | 48,0−0,02 | Цилиндр блогы | 48,0+0,075 48,0+0,05 |
| Тісті дөңгелек | 28,0+0,023 | Бөлу білігі | 28,0+0,023 28,0+0,002 |
| Клапан итергіші | 25,0−0,008 25,0−0,022 |
Цилиндр блогы | 25,0+0,023 |
| Итергіш таяқшасының ұшы | 8,75+0,03 8,75−0,02 |
Итергіш таяқшасы | 8,75+0,045 8,75−0,035 |

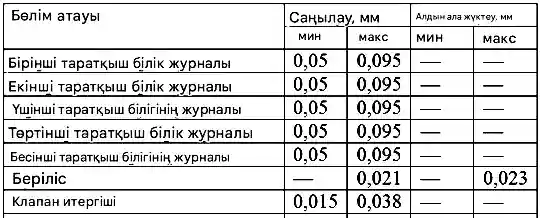

| Бөлшек атауы | Саңылау, мм | Керілу, мм | ||
|---|---|---|---|---|
| min | max | min | max | |
| Бөлу білігінің бірінші мойны | 0,05 | 0,095 | — | — |
| Бөлу білігінің екінші мойны | 0,05 | 0,095 | — | — |
| Бөлу білігінің үшінші мойны | 0,05 | 0,095 | — | — |
| Бөлу білігінің төртінші мойны | 0,05 | 0,095 | — | — |
| Бөлу білігінің бесінші мойны | 0,05 | 0,095 | — | — |
| Тісті дөңгелек | — | 0,021 | — | 0,023 |
| Клапан итергіші | 0,015 | 0,038 | — | — |
| Итергіш таяқшасының ұшы | — | — | 0,005 | 0,065 |
