Система улавливания паров топлива предотвращает выход в атмосферу паров топлива

Пары топлива поглощаются угольным адсорбером

Адсорбер установлен в моторном отсеке и соединен трубопроводами с топливным баком и электромагнитным клапаном продувки

Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

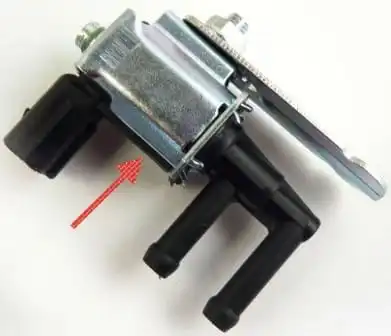

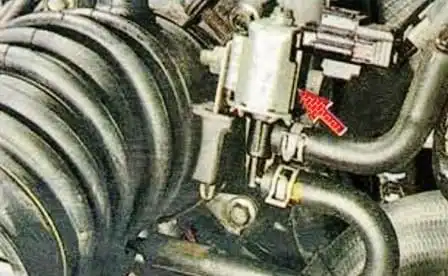

Электромагнитный клапан продувки адсор­бера, установленный на воздухоподводящем рукаве, по сигналам блока управления двига­телем переключает режимы работы системы.

Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

Пары топлива из топливного бака по трубо­проводу постоянно отводятся и накапливают­ся в адсорбере, заполненном активирован­ным углем (адсорбентом)

При работе двига­теля происходит периодическая регенерация (восстановление) адсорбента продувкой ад­сорбера свежим воздухом из атмосферы

Воздух поступает в систему под действием разрежения, передаваемого по трубопроводу из впускного коллектора в полость адсорбера, при открывании клапана продувки, установ­ленного в трубопроводе

Электронный блок управления двигателем регулирует интенсив­ность продувки адсорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изменяемой частотой импульса.

Пары топлива из адсорбера по трубопро­воду поступают во впускной коллектор двига­теля и сгорают в цилиндрах.

Неисправности системы улавливания паров топлива влекут за собой нестабильность холо­стого хода вплоть до остановки двигателя, по­вышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.

Замена адсорбера системы улавливания паров топлива

Адсорбер системы улавливания паров топ­лива снимают для проверки или замены при по­явлении стойкого запаха бензина, вызванного негерметичностью адсорбера.

Кроме того, на­рушение герметичности адсорбера может стать причиной неустойчивой работы двигателя на холостом ходу вплоть до его остановки.

Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

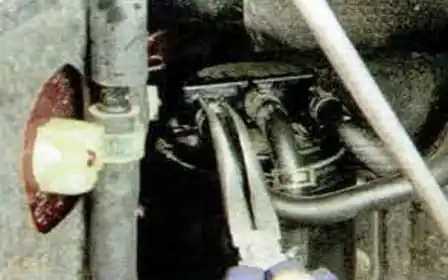

Ослабляем хомут крепления и сдвигаем хомут по шлангу

Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

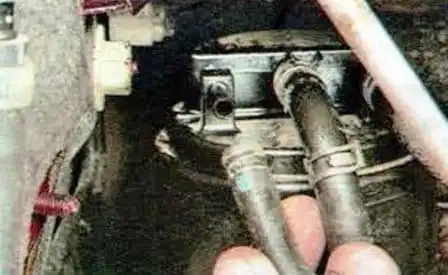

Отсоединяем от адсорбера вентиляционный трубопровод топливного бака

Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

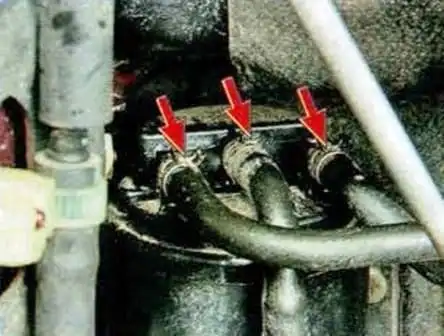

Также отсоединяем два остальных трубопровода от адсорбера

Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

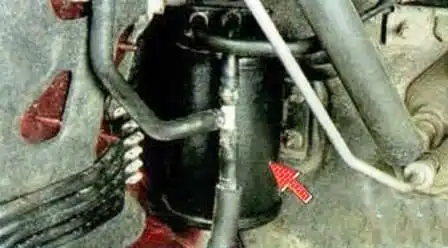

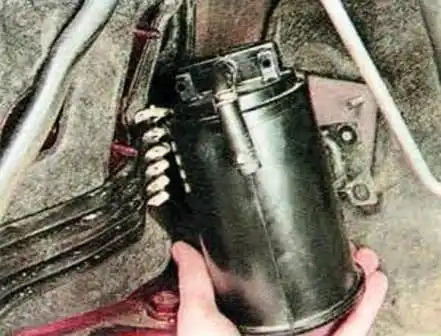

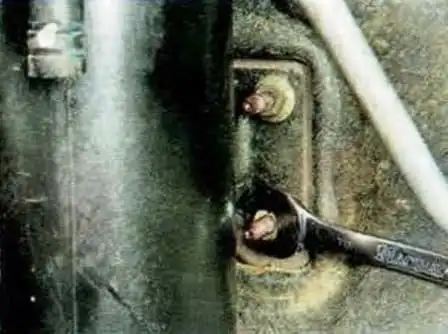

Откручиваем две гайки крепления адсорбера к кузову и снимаем адсорбер

Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

Устанавливаем адсорбер в обратном порядке

Снятие клапана продувки адсорбера

Отсоединяем минусовую клемму аккумулятора

Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

 Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

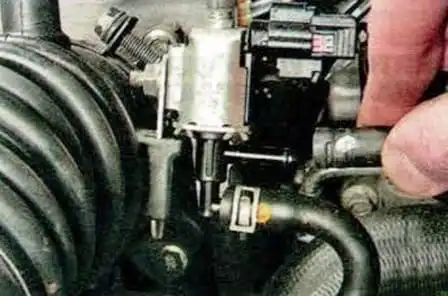

Ослабляем хомут крепления и снимаем со штуцера клапана трубопровод, соединяющий клапан с адсорбером

Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

 Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

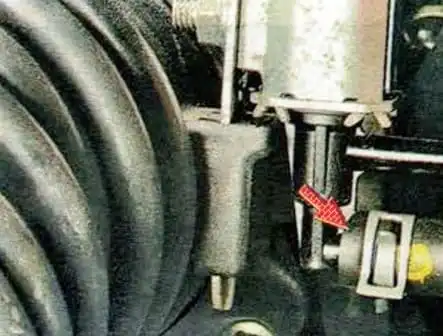

Также снимаем трубопровод, соединяющий клапан с впускным коллектором

Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

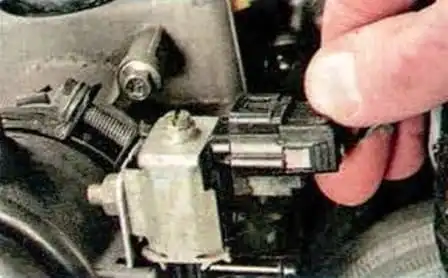

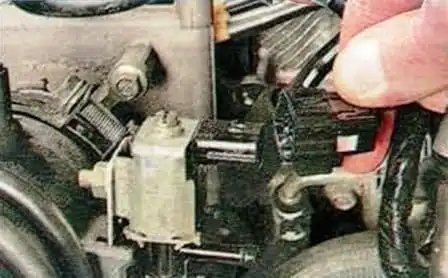

Нажимаем на фиксатор колодки проводов и отсоединяем ее от контактов разъема клапана продувки адсорбера

Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

 Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

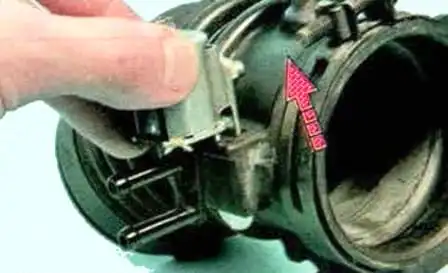

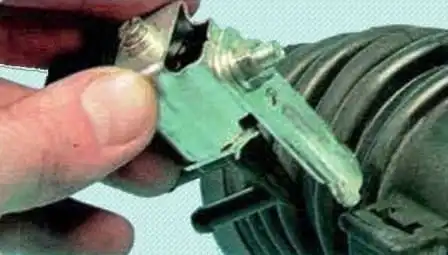

Тянем вверх клапан продувки адсорбера и снимаем его с воздухоподводящего шланга

Снятие и установка элементов системы улавливания паров автомобиля Мазда 6

При замене адсорбера, обращаем внимание на его маркировку

Устанавливаем клапан продувки адсорбера в обратном порядке
