Сводная таблица неисправностей автоматической коробки передач Рено Меган 2:
Код - Наименование неисправности
- DF002 - ЭБУ
- DF003 - Питание аналоговых датчиков
- DF005 - Цепь датчика давления масла
- DF008 - Многофункциональный переключатель в промежуточном положении
- DF009 - Многофункциональный переключатель в неправильном положении
- DF010 - Связь со щитком приборов
- DF012 - Питание электромагнитных клапанов
- DF016 - Цепь электромагнита блокировки гидротрансформатора
- DF017 - Цепь электромагнита регулирования подачи масла в охладитель
- DF018 - Гидротрансформатор не блокируется
- DF020 - Старое масло
- DF023 - Цепь датчика температуры масла двигателя
- DF024 - Цепь датчика температуры охлаждающей жидкости
- DF029 - Многофункциональный переключатель в неустойчивом положении
- DF036 - Цепь электромагнита регулирования давления
- DF033 - Датчик скорости вращения турбины гидротрансформатора
- DF048 - Информация о скорости движения автомобиля
- DF049 - Регулирование давления
- DF055 - ЭБУ системы впрыска; Щиток приборов
- DF064 - Цепь дисплея
- DF085 - Цепь электромагнита последовательности переключения передач №1
- DF086 - Цепь электромагнита последовательности переключения передач №2
- DF087 - Цепь электромагнита последовательности переключения передач №3
- DF088 - Цепь электромагнита последовательности переключения передач №5
- DF089 - Цепь электромагнита последовательности переключения передач №4
- DF093 - Цепи импульсных выключателей ручного управления
- DF095 - Цепь электромагнита блокировки рычага селектора
- DF109 - Информация о крутящем моменте двигателя по мультиплексной сети
- DF112 - Цепь электромагнита последовательности переключения передач №6
- DF114 - Информация о положении педали по мультиплексной сети
- DF116 - Информация о частоте вращения коленчатого вала двигателя по мультиплексной сети
- DF117 - Передача информации о скорости вращения левого заднего колеса по мультиплексной сети
- DF118 - Передача информации о скорости вращения правого заднего колеса по мультиплексной сети
- DF119 - Положение педали тормоза
- DF122 - Связь с ЦЭКБС
- DF123 - Связь с ЭБУ АБС
- DF126 - Информация о скорости вращения турбины гидротрансформатора
- DF129 - Система стабилизации траектории движения (ESP)
- DF131 - Пробуксовка
- DF174 - Обнаружение неисправности АБС
- DF175 - Информация о скорости вращения левого переднего колеса по мультиплексной сети
- DF176 - Информация о скорости вращения правого переднего колеса по мультиплексной сети
- DF177 - Перегрев АКП

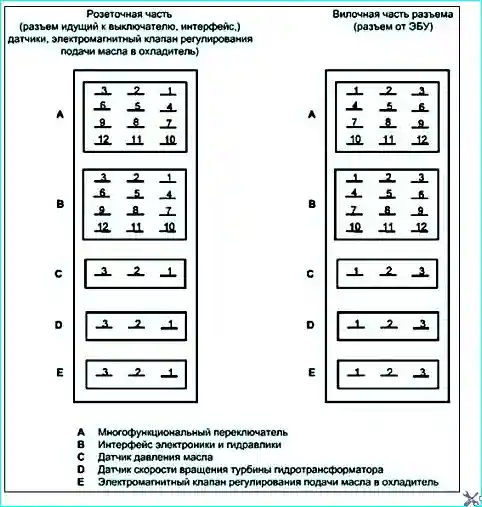

Модульный диагностический разъем показан на рисунке 1.
Рис. 1. Модульный диагностический разъем
