На автомобиле Рено Меган 2 установлен отопитель салона жидкостного типа.
Система отопления, кондиционирования и вентиляции Рено Меган 2 представляет собой единый комплекс, обеспечивающий максимально комфортные условия в салоне автомобиля независимо от погодных условий и режима движения.
Система включает в себя отопитель (повышает температуру воздуха при любых режимах работы системы), кондиционер (снижает температуру и влажность воздуха), воздухонагнетатель (вентилятор) и воздуховоды с фильтром (обеспечивают воздухообмен в салоне, очищают воздух от пыли), а также блок управления (управляет всеми элементами системы для получения заданных параметров комфорта).
Радиатор отопителя объединен с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке.
Радиатор помещен в пластмассовый кожух климатического блока, установленный под центральной частью панели приборов.

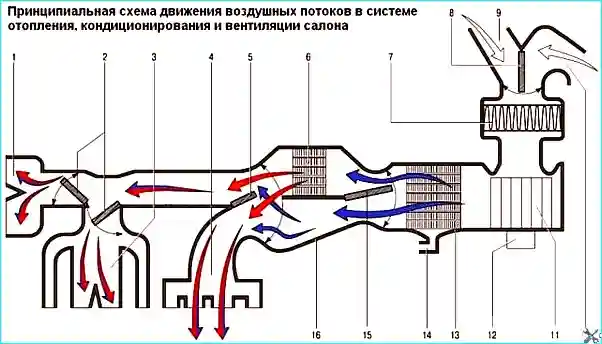

Рис. 1. Схема движения воздушных потоков в системе отопления: 1 — дефлекторы обдува ветрового стекла; 2 — заслонки распределения воздушных потоков к дефлекторам ветрового стекла и дефлекторам панели приборов; 3 — дефлекторы панели приборов; 4 — воздуховоды обогрева зоны ног водителя и пассажиров; 5 — заслонка распределения воздушных потоков к дефлекторам панели приборов и воздуховодам обогрева зоны ног водителя и пассажиров; 6 — радиатор отопителя; 7 — салонный воздушный фильтр; 8 — заслонка системы рециркуляции воздуха; 9 — короб воздухопритока; 10 — воздухозаборник в салоне автомобиля; 11 — крыльчатка вентилятора; 12 — электродвигатель вентилятора; 13 — испаритель кондиционера; 14 — дренажное отверстие для слива конденсата; 15 — заслонка регулятора температуры; 16 — корпус блока системы отопления и кондиционирования
Основные узлы отопителя:
- теплообменник (радиатор) 6 (рис. 1) отопителя, предназначенный для нагревания поступающего в салон воздуха теплом охлаждающей двигатель жидкости;
- вентилятор (воздухонагнетатель) 11. Электродвигатель 12 вентилятора с возбуждением от постоянных магнитов, обеспечивающий регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера. Для получения различных значений частоты вращения вентилятора в цепи питания электродвигателя установлен блок дополнительных резисторов;
- заслонка 15 регулятора температуры воздуха, поступающего из отопителя в салон. От изменения ее положения зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, проходящего в обход теплообменника;
- заслонки 2 распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.

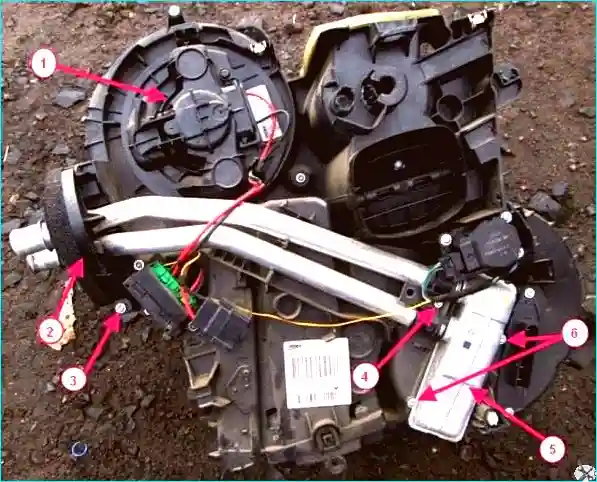

Рис. 2. Отопитель в сборе: 1 - электромотор вентилятора, 2 - фланец трубопроводов, 3 - болт крепления фланца, 4 - болт крепления хомутов соединения радиатора отопителя, 5 - радиатор отопителя, 6 - винты крепления радиатора отопителя
Возможные неисправности отопителя и способы устранения
Слабая производительность
- Воздушная крышка закрывается не полностью — Проверить положения тросов, наладить работу крышки, при необходимости удалить посторонние предметы.
- Забит теплообменник или сдавлены трубопроводы — Заменить теплообменник, проверить трубопроводы.
- Трос разорван или соскочил — Заменить, соответственно, навесить.
- Прямая или обратная магистраль теплообменника закупорена или надломлена — Проверить, при необходимости заменить шланги.
Во время езды отопление отключается
- Теплообменник из-за потери охлаждающей жидкости работал вхолостую — Понаблюдать за указателем температуры. Если он уже в красном секторе, сейчас же остановить, в противном случае возникнет опасность для уплотнительной прокладки головки цилиндров. Устранить неисправность и долить охлаждающую жидкость.
- Неисправна прокладка головки цилиндров — Заменить прокладку.
Вентилятор не работает на всех режимах
- Перегорел предохранитель — Заменить предохранитель.
- Отказал выключатель вентилятора — Во всех положениях проверить выключатель на прохождение тока.
- Отказал электродвигатель вентилятора — Протяните вспомогательный провод от положительной клеммы аккумулятора к соединительному элементу белого/коричневого провода двигателя вентилятора. Если электродвигатель вентилятора не заработает, значит, электродвигатель неисправен, и его нужно заменить.
- Перегорел дополнительный резистор — Заменить дополнительный резистор отопителя.
