Для снятия верхней облицовки передней стойки нужно снять противосолнечный козырек.
Снятие противосолнечных козырьков

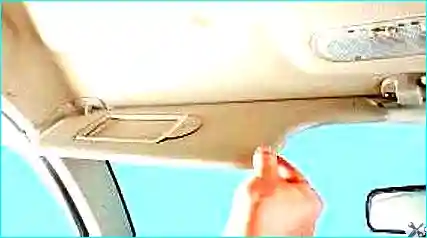

Рис. 1. Опускаем противосолнечный козырек, чтобы был доступ к винтам крепления кронштейна

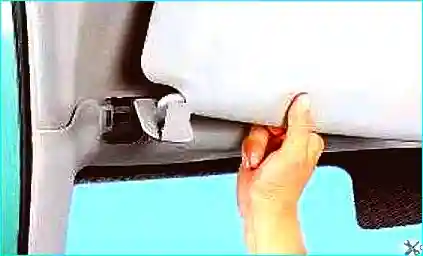

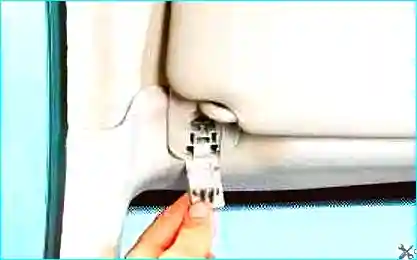

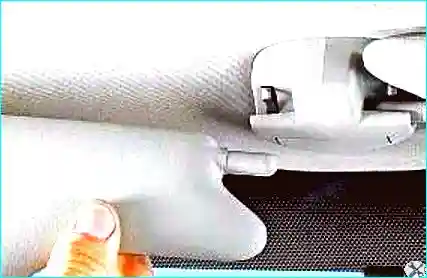

Рис. 2. Выводим козырек из держателя

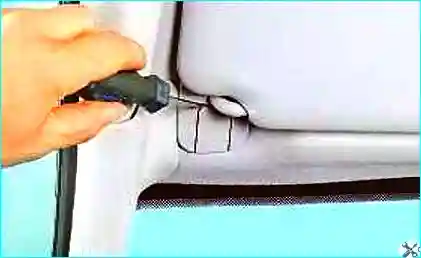

Рис. 3. Поддеваем отверткой декоративную заглушку
Рис. 4. Откидываем декоративную заглушку фиксатора крепления кронштейна козырька

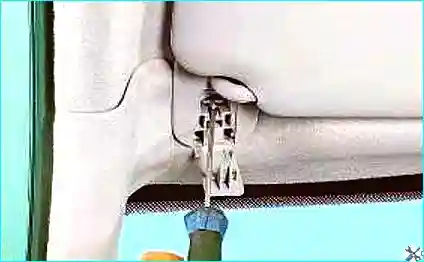

Рис. 5. Отжимаем фиксатор крепления кронштейна козырька к кузову
Рис. 6. Снимаем противосолнечный козырек
Также точно снимаем второй козырек.

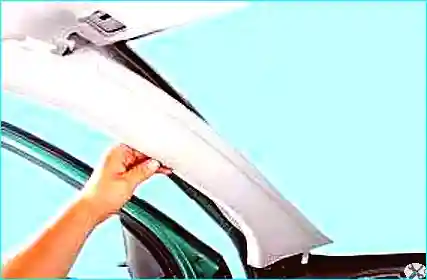

Рис. 7. Снимаем облицовки передних стоек, преодолевая сопротивление фиксаторов

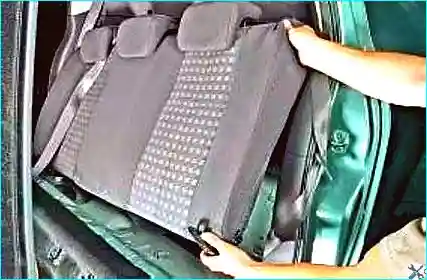

Рис. 8. Для снятия задней облицовки передней стойки кузова снимаем заднее сиденье

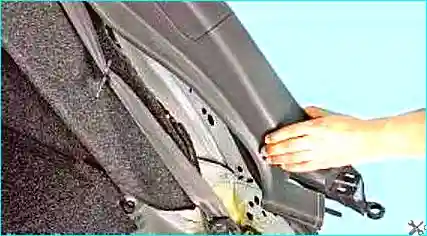

Рис. 9. Снимаем заднюю облицовку стойки кузова, преодолевая сопротивление фиксаторов

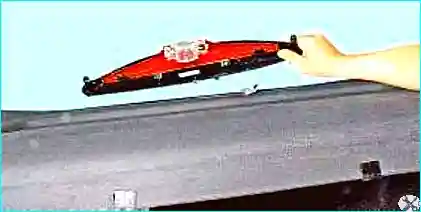

Рис. 10. Чтобы снять заднюю полку, снимаем дополнительный стоп-сигнал

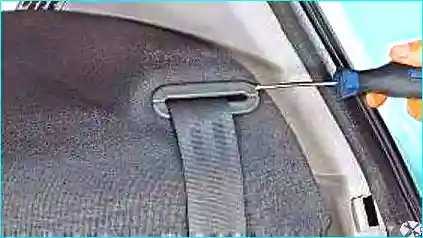

Рис. 11. Поддеваем отверткой облицовку ремня безопасности

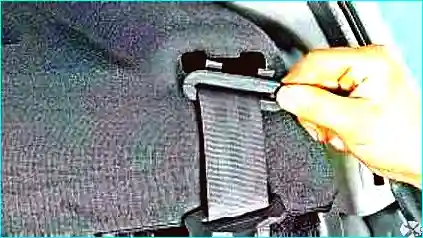

Рис. 12. Извлекаем облицовку ремня безопасности
Рис. 13. Через отверстие в облицовке продеваем язычок замка и нижнее крепление замка

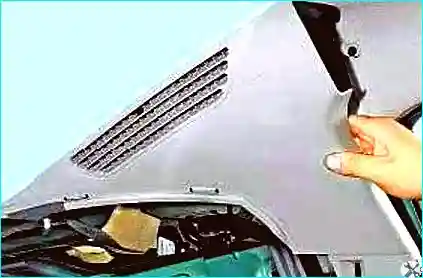

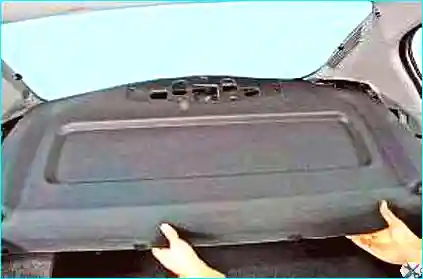

Рис. 14. Снимаем заднюю полку
Рис. 15. Снимаем верхнюю облицовку задней стойки кузова, преодолевая сопротивление фиксаторов
Рис. 16. Снимаем переднюю облицовку порога, потянув ее вверх

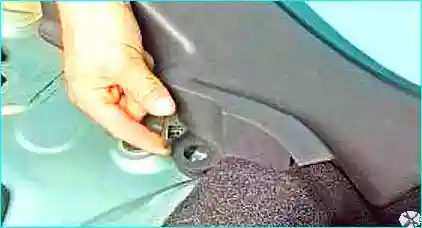

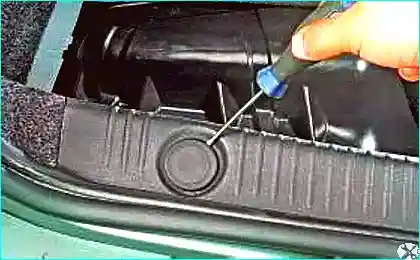

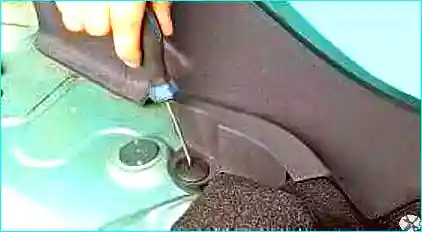

Рис. 17. Для снятия задней облицовки порога выворачиваем сердечник пистона

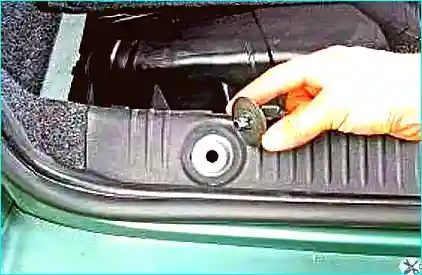

Рис. 18. Извлекаем пистон из отверстия
Рис. 19. Снимаем заднюю облицовку порога

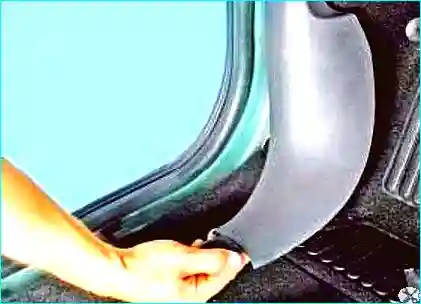

Рис. 20. Снимаем нижнюю облицовку передней стойки, потянув ее вверх
Рис. 21. Снимаем нижнюю часть облицовки центральной стойки, потянув ее вбок

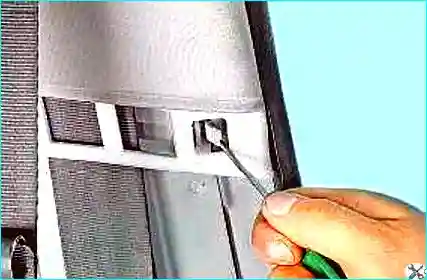

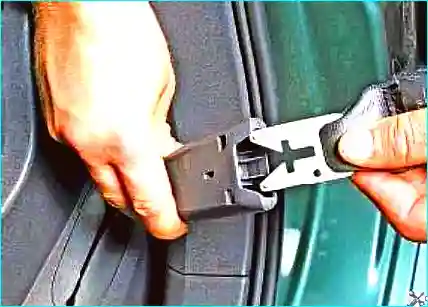

Рис. 22. Отжимаем фиксаторы верхней части облицовки центральной стойки и отводим облицовку в сторону

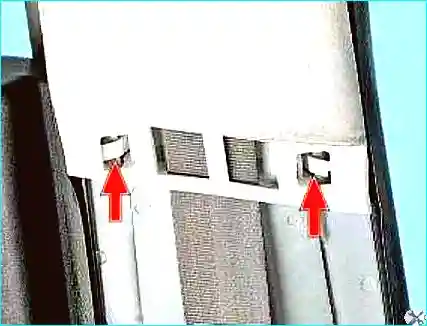

Рис. 23. Расположение фиксаторов крепления верхней части облицовки центральной стойки

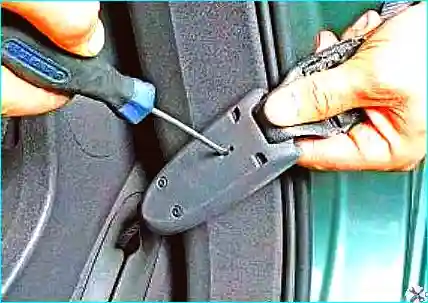

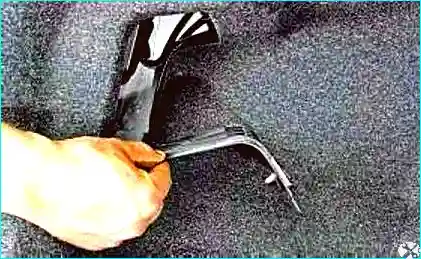

Рис. 24. Отжимаем фиксатор

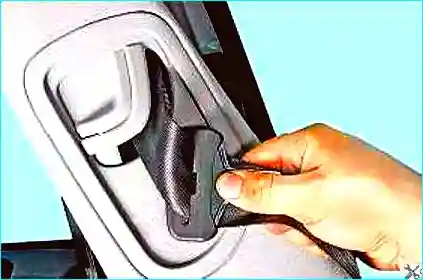

Рис. 25. Извлекаем пряжку крепления ремня безопасности

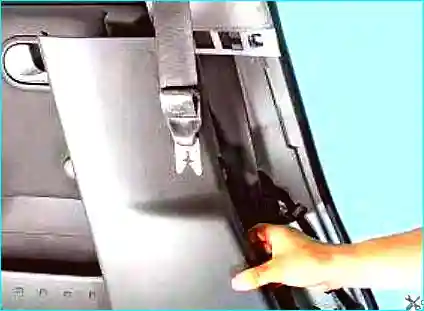

Рис. 26. Поддеваем поочередно через отверстие в облицовке язычок замка и нижнее крепление ремня безопасности, затем снимаем верхнюю часть облицовки центральной стойки кузова
Снятие облицовок багажника

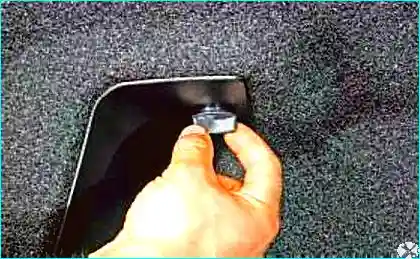

Рис. 27. Поворачиваем фиксатор
Рис. 28. Снимаем крышки задних фонарей с левой и правой стороны кузова

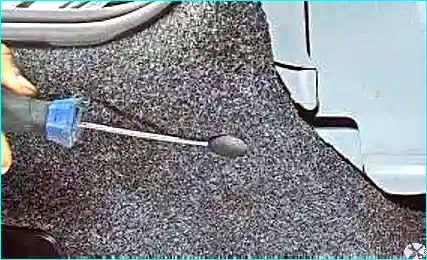

Рис. 29. Поддеваем пистон отверткой
Рис. 30. Извлекаем пистоны крепления задней облицовки багажника из отверстий панели кузова

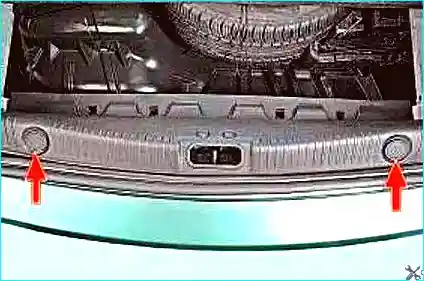

Рис. 31. Расположение пистонов задней облицовки багажника

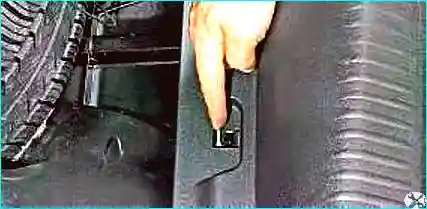

Рис. 32. Отжимаем фиксаторы задней облицовки

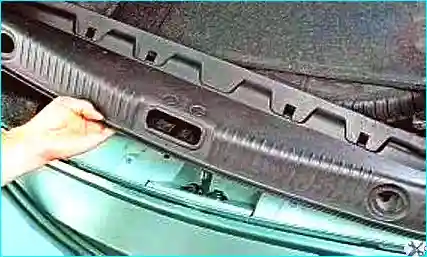

Рис. 33. Снимаем заднюю облицовку багажника

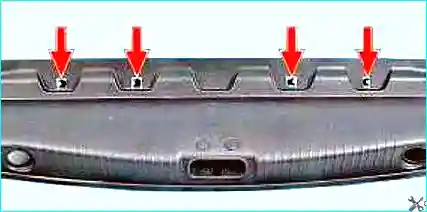

Рис. 34. Расположение фиксаторов крепления задней облицовки багажника
Рис. 35. Поддеваем отверткой и извлекаем крепления боковой облицовки багажника из отверстия кузова
Рис. 36. Снимаем боковые облицовки багажника
Устанавливаем все детали в обратной последовательности, проверив фиксаторы и пистоны облицовок.
