Автомобили оборудованы:
- отдельными фонарями освещения нижней части двери (загораются при открытии соответствующей двери или вещевого отделения в полу);
- плафонами освещения салона (передним и задним) с временной задержкой выключения;
- фонарями освещения багажного отделения;
- фонарями индивидуального освещения над каждым солнцезащитным козырьком.
Действие временной задержки
Приборы внутреннего освещения загораются по команде от ЦЭКБС:
- при открывании одной из боковых дверей или двери багажного отделения;
- при отпирании открывающихся элементов кузова по команде с ПДУ (или посредством функции «свободные руки»).
В зависимости от ситуации выключение приборов внутреннего освещения производится ЦЭКБС с временной задержкой.
Выключение без временной задержки:
- при запирании открывающихся элементов кузова по команде с ПДУ (открывающиеся элементы закрыты);
Выключение с временной задержкой:
- после закрывания последнего открывающегося элемента;
- при разблокировании открывающихся элементов с ПДУ;
- при включении зажигания (постепенно).
ЦЭКБС выключает приборы внутреннего освещения по истечении временной задержки, равной примерно 20 мин.
Плафон освещения салона
В зависимости от расположения плафона освещения салона и уровня комплектации автомобиля плафон может быть оснащен:
- одним выключателем центрального плафона;
- выключателем центрального плафона и фонарями направленного освещения;
- выключателем центрального плафона и двумя фонарями направленного освещения.
Замена плафона освещения салона
Отсоединяем минусовую клемму аккумулятора
Рис. 1. Поддеваем рассеиватель плафона

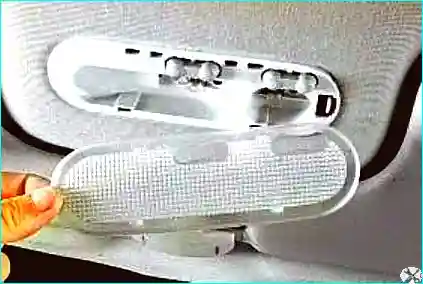

Рис. 2. Снимаем рассеиватель

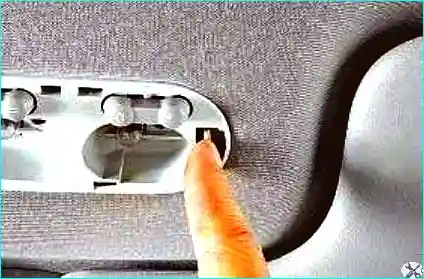

Рис. 3. Отжимаем фиксатор крепления комбинированного плафона
Рис. 4. Извлекаем плафон из проема в обивке потолка на длину присоединенных проводов
Рис. 5. Отжимаем фиксатор колодки проводов

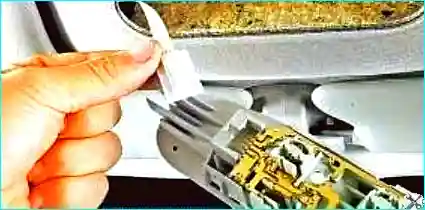

Рис. 6. Отсоединяем колодку от плафона
Устанавливаем комбинированный плафон в обратном порядке.
Замена плафона освещения вещевого ящика
Отсоединяем минусовую клемму АКБ

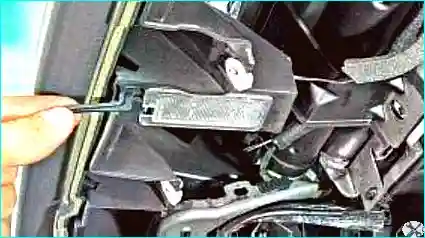

Рис. 7. Нажимаем до упора на выключатель плафона освещения вещевого ящика и извлекаем плафон на длину подсоединенных проводов
Рис. 8. Отсоединяем колодку проводов от плафона
Устанавливаем детали в обратном порядке.
Фонарь освещения подсветки зеркала
Общие сведения:
В дополнение к зеркалам в противосолнечных козырьках могут устанавливаться фонари, встроенные в обивку крыши.

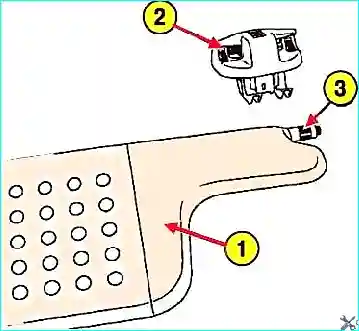

Рис. 9. Выключатель зеркала солнцезащитного козырька: 1 - выключатель, 2 - крепление козырька, 3 - крышка зеркала
Выключатель расположен на крышке зеркала солнцезащитного козырька (рис. 9).
Рис. 10. Электропитание фонаря освещения подсветки зеркала: 1 - козырек, 2 - центральное крепление, 3 - точка подключения мультиметра
Ток подается к фонарю через центральное крепление солнцезащитного козырька (рис. 10).
Работу выключателя проверяют с помощью мультиметра.
Алгоритм проверки:
- крышка зеркала закрыта (выключатель разомкнут) — фонарь не горит — сопротивление равно бесконечности;
- крышка зеркала открыта (выключатель замкнут) — фонарь горит — сопротивление равно нулю.
Снятие и установка фонаря освещения порога двери
Снятие:
Автомобили могут быть оснащены отдельными фонарями освещения, управляемыми ЦЭКБС при открытии вещевых ящиков под полом со стороны водителя или пассажира.
Рис. 11. Снятие фонаря освещения порога двери: 1 - фонарь
Установите специальное приспособление (Саг. 1597) на фонарь освещения порога двери и снимите фонарь (рис. 11).
Установка:
Вставьте разъем внутрь двери.
Установите фонарь на место, нажав на него с противоположной стороны.
