Снятие и установка выключателя стоп-сигнала Рено Меган 2
Снятие:
Разъедините разъем выключателя стоп-сигнала (рис. 1).

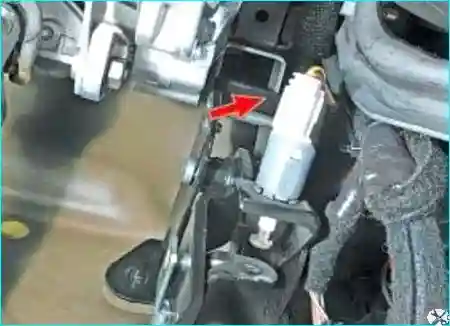

Рис. 1. Разъедините разъем выключателя стоп-сигнала
Поверните выключатель стоп-сигнала на четверть оборота против часовой стрелки (рис. 2).

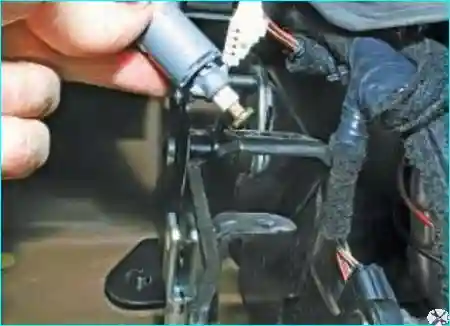

Рис. 2. Поверните выключатель стоп-сигнала на четверть оборота против часовой стрелки
Обращайтесь с выключателем стоп-сигнала с осторожностью.
Шток допускается перемещать только при регулировке размера Х (рис. 3).

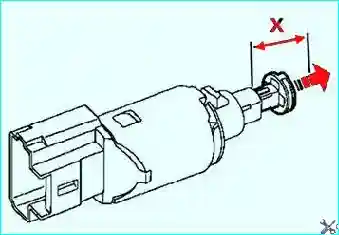

Рис. 3. Регулировка размера Х штока
Установка:
Выключатель стоп-сигнала подлежит обязательной замене в следующих случаях:
- если шток отделялся от датчика;
- если требуется более чем трехкратное повторение регулировки размера Х.
Измерьте размер Х поршня.
Если размер Х меньше 17 мм, отрегулируйте его, осторожно потянув за конец штока (размер Х не должен превышать 18 мм).
Рукой нажмите на педаль тормоза.
Установите выключатель стоп-сигнала на педальный узел.
Зафиксируйте выключатель стоп-сигнала, повернув его на четверть оборота по часовой стрелке.
Осторожно верните педаль тормоза в исходное положение, придерживая ее рукой.
Выключатель стоп-сигнала регулируется автоматически в зависимости от положения педали тормоза.
При автоматической регулировке слышны щелчки перехода через фиксированные положения.
Соедините разъем.
Проверьте работу выключателя стоп-сигнала:
- нажмите на педаль тормоза и убедитесь во включении стоп-сигнала;
- отпустите педаль тормоза и убедитесь в выключении стоп-сигнала.
