Варианты исполнения
Автомобиль может быть оснащён тремя типами переключателей стеклоподъёмников на двери водителя:
- для электростеклоподъёмников водительской и пассажирской дверей;
- для импульсного стеклоподъёмника двери водителя и обычного электростеклоподъёмника двери переднего пассажира;
- для импульсных стеклоподъёмников дверей водителя и переднего пассажира.
Автомобиль может быть оснащён двумя типами переключателей стеклоподъёмников на двери пассажира:
- для обычного электростеклоподъёмника;
- для импульсного стеклоподъёмника.
Все переключатели стеклоподъёмников задних дверей — импульсного типа.
Обычный электростеклоподъёмник
Питание на электродвигатели стеклоподъёмников поступает через переключатель, который также меняет полярность напряжения питания (для подъёма или опускания стекла).
Импульсный электростеклоподъёмник
Переключатель стеклоподъёмника имеет следующие положения:
- первое фиксированное положение на подъём — соединение с «массой» цепи подъёма (непрерывный подъём);
- второе фиксированное положение на подъём — соединение с «массой» цепей подъёма и опускания (импульсный подъём до крайнего верхнего положения);
- первое фиксированное положение на опускание — соединение с «массой» цепи опускания (непрерывное опускание);
- второе фиксированное положение на опускание — соединение с «массой» цепей опускания и подъёма (импульсное опускание до крайнего нижнего положения).
Снятие панели переключателей электростеклоподъёмников
Снятие панели переключателей электростеклоподъёмников водительской двери

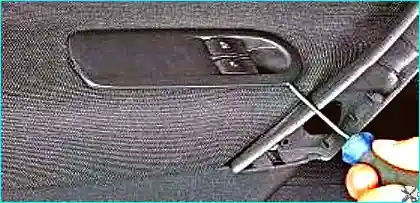

Рис. 1. Шлицевой отвёрткой подденьте накладку блока управления стеклоподъёмниками.
Рис. 2. Извлеките накладку из проёма обивки передней двери на длину жгута проводов.
Рис. 3. Отожмите фиксатор колодки проводов.

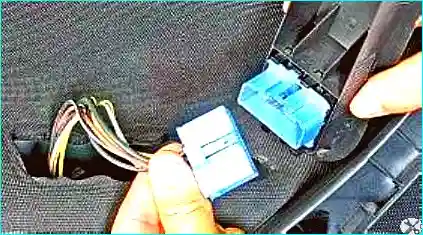

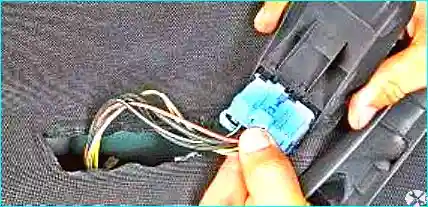

Рис. 4. Отсоедините колодку от блока управления.
Рис. 5. Отожмите фиксатор крепления блока клавиш.

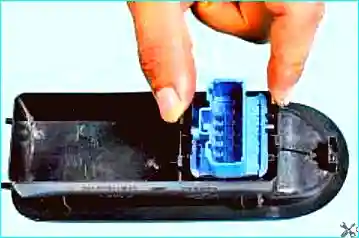

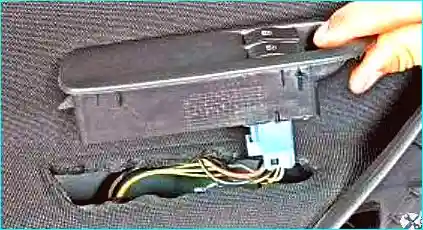

Рис. 6. Извлеките блок из проёма накладки.
Установку блока выполняйте в обратной последовательности.
Снятие стеклоподъёмника
Снимите облицовку передней двери.
Отсоедините стекло от стеклоподъёмника и зафиксируйте его в верхнем положении с помощью скотча.

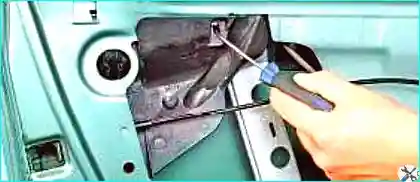

Рис. 7. Отожмите фиксатор.

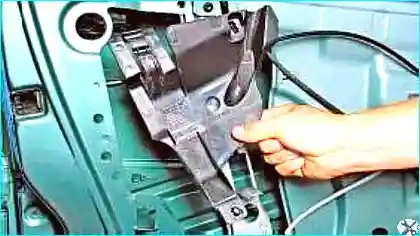

Рис. 8. Снимите щиток.
Рис. 9. Снимите замок двери в сборе с основанием ручки.

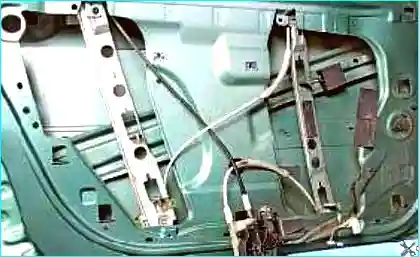

Рис. 10. Выверните четыре винта крепления стеклоподъёмника к передней двери.

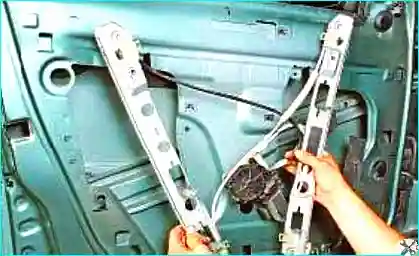

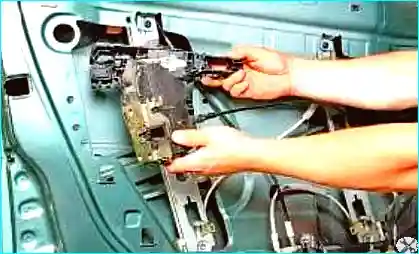

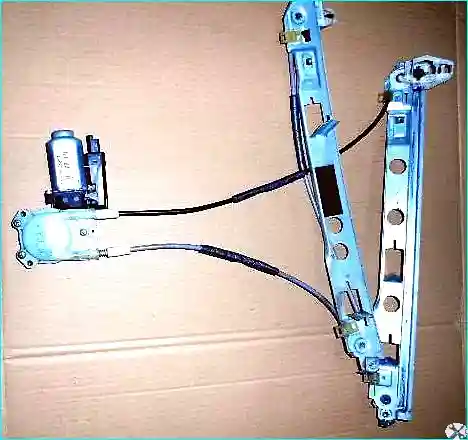

Рис. 11. Извлеките стеклоподъёмник через технологическое отверстие.
Рис. 12. Установку стеклоподъёмника и всех деталей выполняйте в обратном порядке.
Замена моторедуктора стеклоподъёмника
Отсоедините минусовую клемму аккумуляторной батареи.
Снимите стеклоподъёмник.

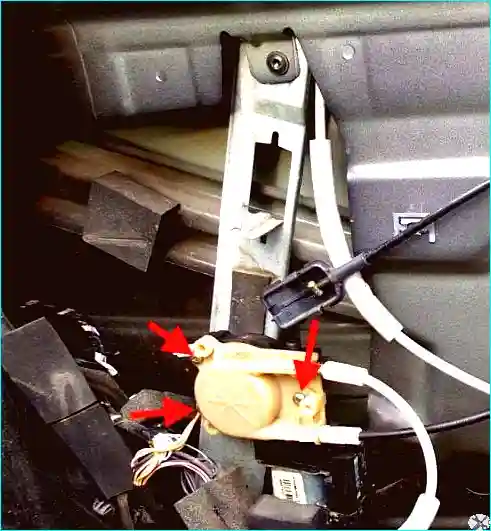

Рис. 13. Выверните три винта крепления моторедуктора.
Снимите моторедуктор.
Установку выполняйте в обратной последовательности.
Снятие панели переключателей электростеклоподъёмников двери переднего пассажира
Панель управления стеклоподъёмником двери переднего пассажира закреплена пружинными защёлками на ручке двери.

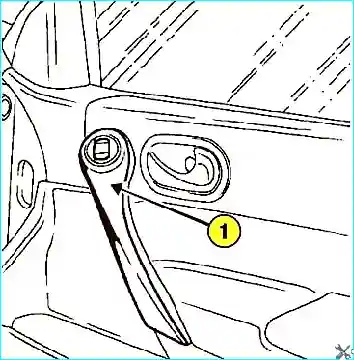

Рис. 14. Снятие панели переключателей двери переднего пассажира: 1 — верхняя часть ручки.
Отсоедините верхнюю часть ручки двери (рис. 14).

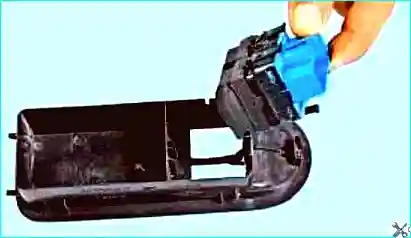

Отсоедините переключатель стеклоподъёмника от панели.
Снятие панели переключателей электростеклоподъёмников задних дверей
Переключатели задних стеклоподъёмников закреплены на панели пружинными защёлками.

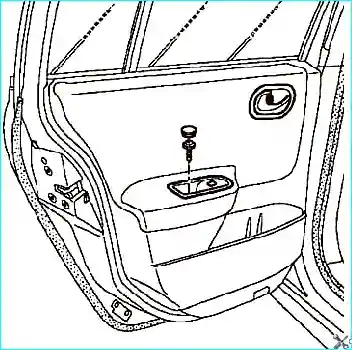

Отверните винты крепления панели переключателей к панели двери.
Рис. 15. Снятие панели переключателей задней двери.
Отсоедините переключатель от панели (рис. 15).
