Снимаем генератор с двигателя
Снятие и установку генератора мы рассмотрели в статье – «Снятие и установка генератора».
Для ремонта генератора понадобятся ключи на 7, на 10, на 27, ключ TORX T50, тестер, съемник, молоток, отвертки.

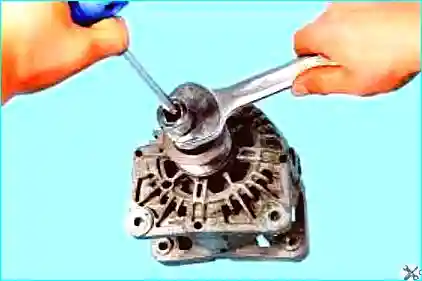

Рис. 1. Удерживая вал от проворачивания, отворачиваем гайку крепления шкива
Снимаем шкив и дистанционное кольцо.

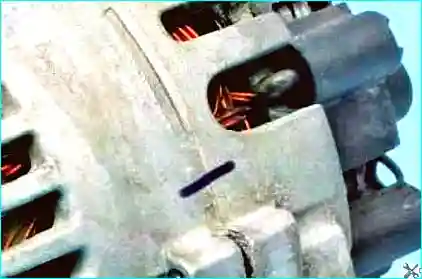

Рис. 2. Помечаем маркером взаимное расположение крышек и корпуса статора

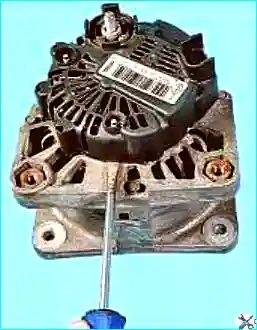

Рис. 3. Поддеваем край кожуха шлицевой отверткой

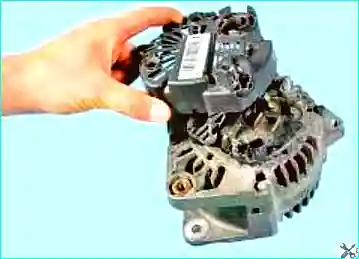

Рис. 4. Снимаем кожух

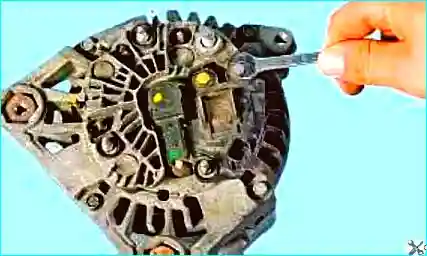

Рис. 5. Выворачиваем два болта крепления щеткодержателя

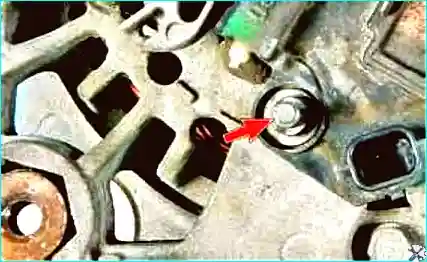

Рис. 6. Откручиваем гайку крепления щеткодержателя

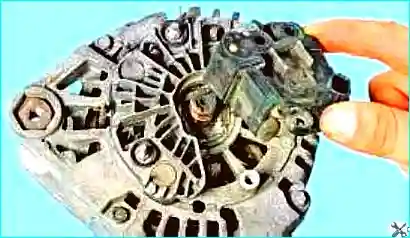

Рис. 7. Снимаем щеткодержатель в сборе с регулятором напряжения
Проверяем выступание щеток.
Рис. 8. Если размер «А» меньше 5 мм, заменяем щеточный узел
Также проверяем легкость перемещения щеток.

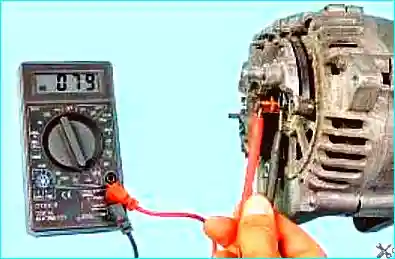

Рис. 9. Проверяем сопротивление обмотки ротора
Показания тестера должны показывать бесконечность, в противном случае в обмотке ротора обрыв и ротор заменяем.
Рис. 10. Выкручиваем четыре стяжных болта

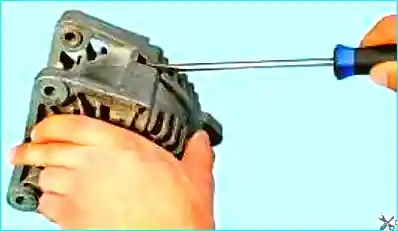

Рис. 11. Вставляем отвертку между крышками для их разъединения

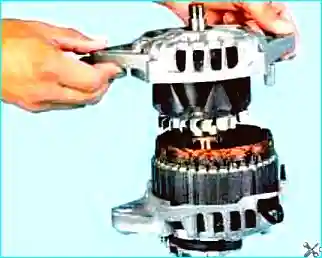

Рис. 12. Снимаем крышку со стороны привода вместе с ротором
Рис. 13. Выпрессовываем из переднего подшипника ротор

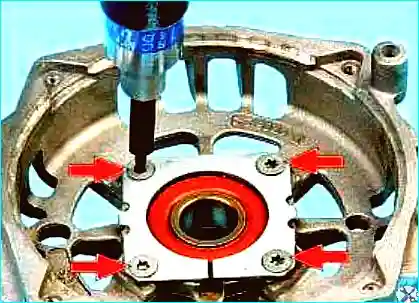

Рис. 14. Для замены переднего подшипника ротора выкручиваем четыре винта крепления прижимной пластины

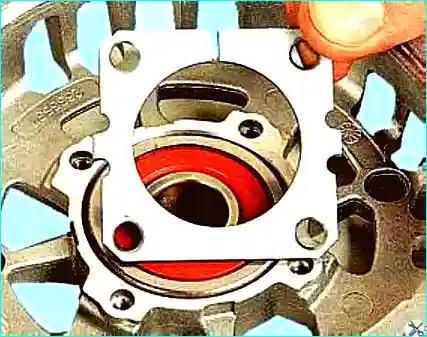

Рис. 15. Снимаем пластину

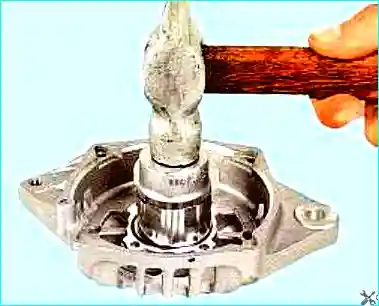

Рис. 16. Выпрессовываем подшипник из крышки

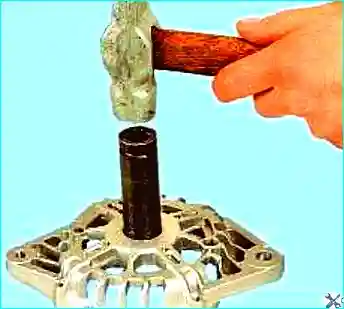

Рис. 17. Запрессовываем оправкой подходящего размера новый подшипник в крышку, прикладывая усилия к наружному кольцу

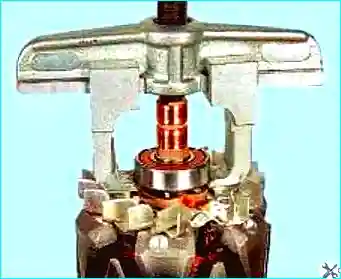

Рис. 18. Спрессовываем подшипник с вала ротора с помощью съемника

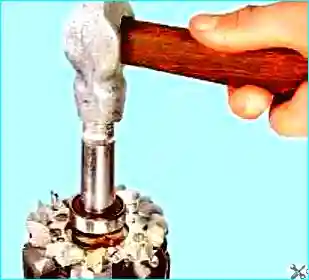

Рис. 19. Напрессовываем новый подшипник на вал ротора до упора, прикладывая усилия к внутреннему кольцу подшипника

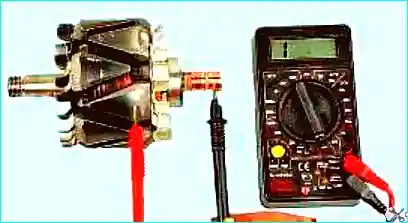

Проверяем отсутствие замыкания обмотки ротора на корпус, подсоединив поочередно к каждому контактному кольцу и к корпусу ротора.
Рис. 20. Тестер должен показывать бесконечность
Собираем генератор в обратной последовательности. Крышки ориентируем по установленным меткам.
