Заменяйте трубопроводы, если на них обнаружены потёртости, сильные перегибы, а также другие повреждения.
Шланги заменяйте при обнаружении вздутий, трещин и других повреждений.
На Renault Megane 2 установлены четыре тормозных шланга: два на основании кузова для соединения трубопроводов на балке задней подвески и два передних тормозных шланга.
Замена тормозных шлангов передних колёс
Установите упоры под задние колёса и поднимите переднюю часть автомобиля.
Снимите передние колёса.

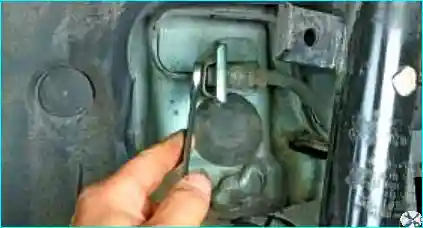

Рис. 1. Отверните гайку крепления трубопровода и наденьте на трубопровод заглушку.

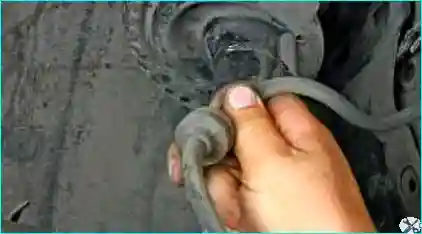

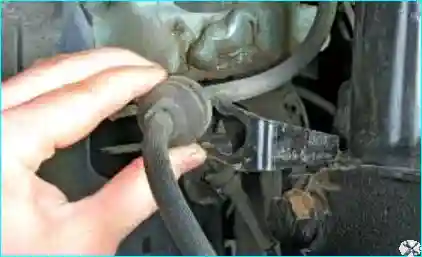

Рис. 2. Снимите тормозной шланг с кронштейна амортизаторной стойки.

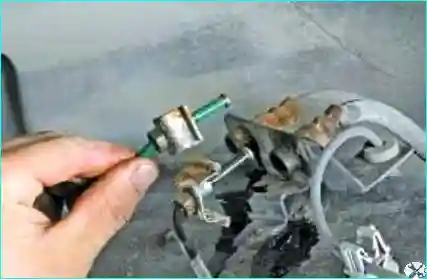

Рис. 3. Выверните штуцер шланга из рабочего цилиндра тормозного механизма переднего колеса.
Рис. 4. Снимите тормозной шланг с автомобиля.
Установку шланга выполняйте в обратной последовательности.
Аналогично замените шланг с другой стороны.
После замены шланга прокачайте тормозную систему.
Замена тормозных шлангов задних колёс
Установите упоры под передние колёса, поднимите заднюю часть автомобиля и снимите задние колёса.
Рис. 5. Отверните две гайки крепления трубопроводов, закреплённых на балке задней подвески.

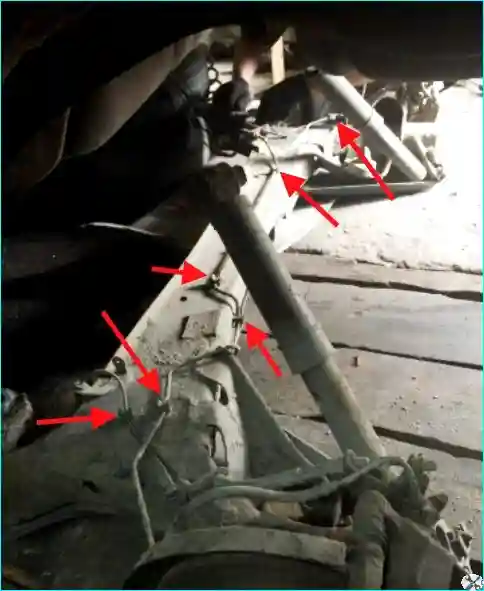

Рис. 6. Отведите трубопроводы в сторону и установите заглушки от клапанов прокачки.

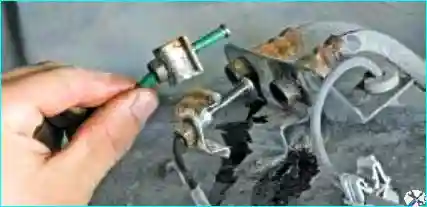

Рис. 7. Извлеките наконечники шлангов из кронштейна балки задней подвески.

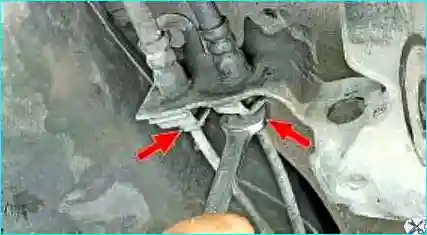

Рис. 8. Открутите две гайки крепления трубопроводов, закреплённых на основании кузова.

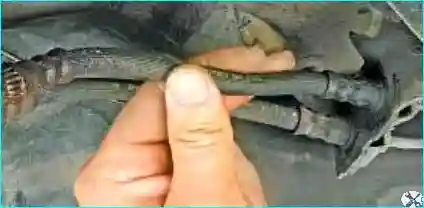

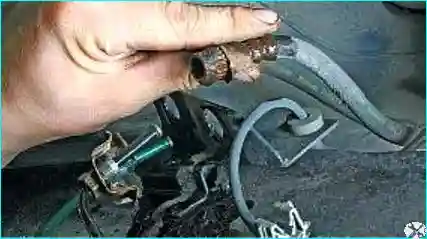

Рис. 9. Снимите тормозные шланги с кронштейна основания кузова.
Установку шлангов выполняйте в обратной последовательности. После замены шлангов прокачайте тормозную систему.
Замена трубопроводов тормозной системы
Установите автомобиль на подъёмник или смотровую яму.
Отсоедините минусовую клемму аккумуляторной батареи.

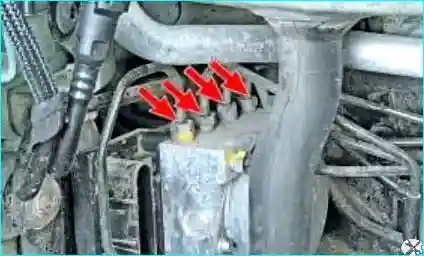

Рис. 10. Открутите гайки трубопроводов на гидроэлектронном модуле АБС.

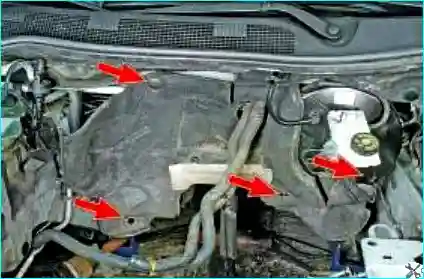

Рис. 11. Подденьте и извлеките фиксаторы крепления, затем снимите шумоизоляцию.

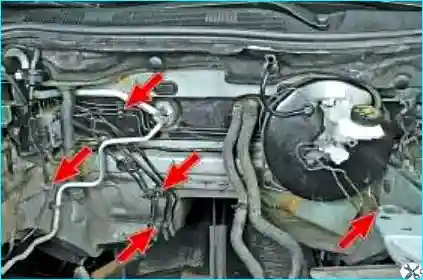

Рис. 12. Освободите трубопроводы из держателей.

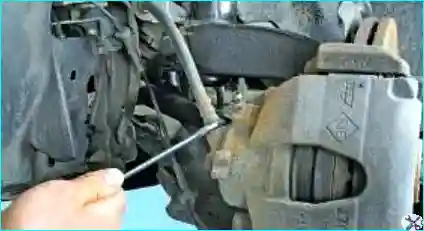

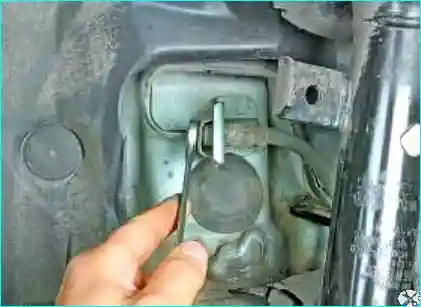

Рис. 13. Отверните гайку крепления трубопровода к шлангу тормозного механизма переднего колеса.
Аналогично открутите гайку крепления трубопровода с другой стороны.
Снимите трубопроводы тормозных механизмов передних колёс.

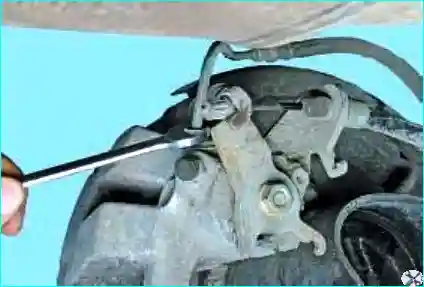

Рис. 14. Открутите гайку крепления трубопровода к рабочему цилиндру тормозного механизма заднего колеса.
Аналогично открутите трубопровод с другой стороны.

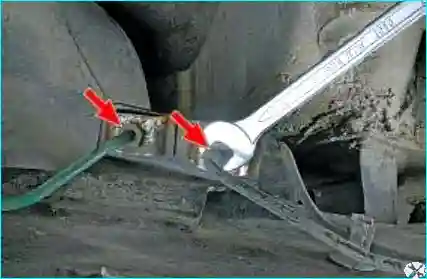

Рис. 15. Открутите две гайки крепления трубопроводов, закреплённых на балке задней подвески.
Рис. 16. Отведите трубопроводы в сторону.
Рис. 17. Снимите с держателей трубопроводы, закреплённые на балке задней подвески.

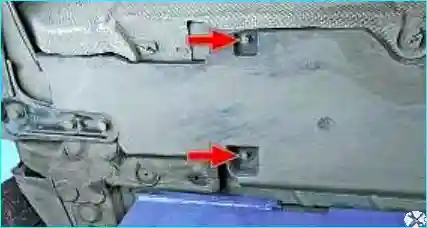

Рис. 18. С правой стороны на основании кузова открутите две гайки переднего крепления грязезащитного щитка.

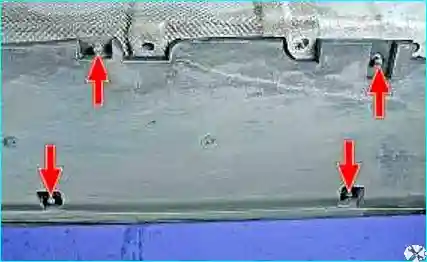

Рис. 19. Отверните четыре гайки крепления заднего грязезащитного щитка.

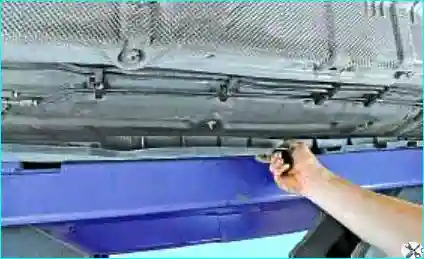

Рис. 20. Снимите грязезащитный щиток.

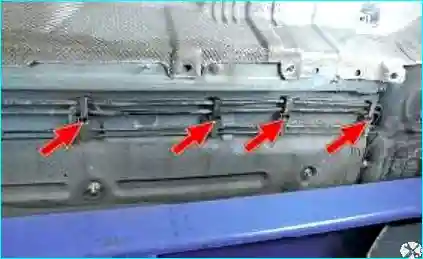

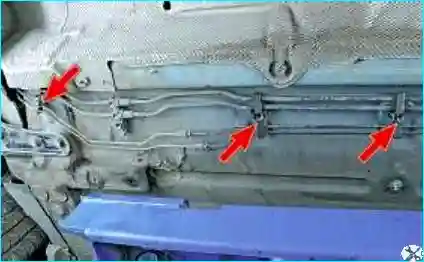

Рис. 21. Выведите трубопроводы из держателей на основании кузова в задней части.
Рис. 22. Выведите трубопроводы из держателей в передней части кузова.
Установку трубопроводов выполняйте в обратной последовательности.
Убедитесь, что тормозные трубопроводы закреплены в держателях без пережатия и не перехлёстнуты друг с другом.
При перехлёсте тормозных трубопроводов некорректно работают АБС и система стабилизации траектории.
Затяните требуемым моментом:
- жёсткий трубопровод в зоне балки задней подвески — 14 Н·м;
- жёсткий трубопровод в зоне скобы тормоза — 14 Н·м.
Прокачайте тормозную систему.
