Снятие
Установите рычаг селектора в положение «N».
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Снимите:
- воздухозаборный патрубок;
- аккумуляторную батарею;
- полку под аккумуляторную батарею;
- ЭБУ системы впрыска вместе с кронштейном;
- корпус воздушного фильтра;
- крепления жгута проводов.

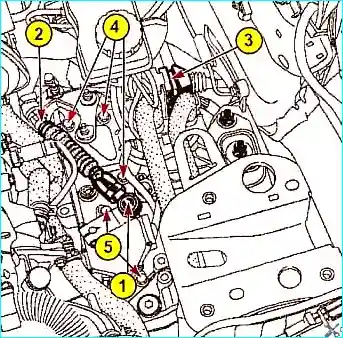

Рис. 1. Подготовка к снятию автоматической коробки передач: 1 — шаровый наконечник; 2 — трос многофункционального переключателя; 3 — колодка проводов; 4 — болты крепления кронштейна модульного разъёма; 5 — болты крепления многофункционального переключателя.
Отсоедините:
- шаровый наконечник троса привода многофункционального переключателя (см. поз. 1 на рис. 1);
- трос привода от стопора оболочки на кронштейне модульного разъёма (см. поз. 2 на рис. 1).
Открутите два болта крепления рычага многофункционального переключателя (см. поз. 5 на рис. 1).
Отключите модульный разъём, высвободив для этого его подвижную часть (см. поз. 3 на рис. 1).
Отверните три болта крепления кронштейна модульного разъёма (см. поз. 4 на рис. 1).

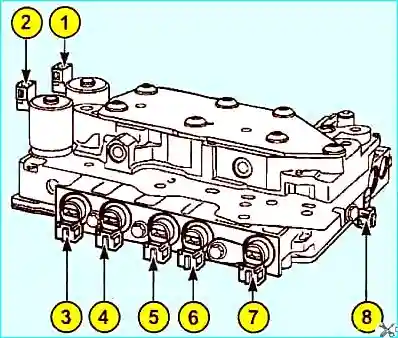

Рис. 2. Расположение электромагнитных клапанов: 1 — электромагнитный клапан регулирования давления; 2 — электромагнитный клапан блокировки гидротрансформатора; 3 — электромагнитный клапан последовательности переключения передач; 4 — электромагнитный клапан №3 последовательности переключения передач; 5 — электромагнитный клапан №1 последовательности переключения передач; 6 — электромагнитный клапан №2 последовательности переключения передач; 7 — электромагнитный клапан №6 последовательности переключения передач; 8 — электромагнитный клапан №5 последовательности переключения передач.
Извлеките разъём зелёного цвета многофункционального переключателя (12-контактный) (см. поз. 1 на рис. 2).
Установка
Установите многофункциональный переключатель в нейтральное положение «N».
Отрегулируйте многофункциональный переключатель.
Установка производится в порядке, обратном снятию.
Затяните гайку рычага привода селектора указанным моментом (10 Н·м).
Проверьте работоспособность системы и переключение передач.
Регулировка многофункционального переключателя
Когда селектор переключения передач находится в нейтральном положении, подключите два щупа измерительного прибора к выводам для проверки положения.

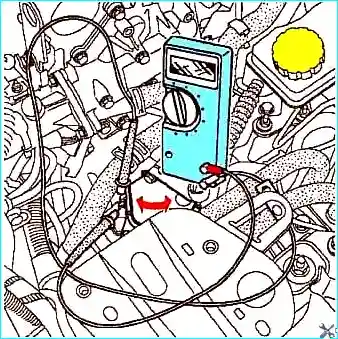

Рис. 3. Использование мультиметра для регулировки многофункционального переключателя.
Установите мультиметр в режим омметра (рис. 3).
Поворачивайте многофункциональный переключатель вручную до замыкания контактов (сопротивление на контактах — 0 Ом).
Затяните болты крепления многофункционального переключателя требуемым моментом (10 Н·м).
После затяжки болтов электрический контакт должен быть замкнут (0 Ом).
Проверьте работоспособность системы и переключение передач.
