Панель приборов Рено Меган 2 это разборная конструкция, состоящая из декоративной панели и усилителя
Декоративная панель изготовлена из пластмассы и прикрепляется винтами к усилителю.
К панели прикрепляются контрольные приборы и органы управления автомобилем и системой кондиционирования и отоплением.

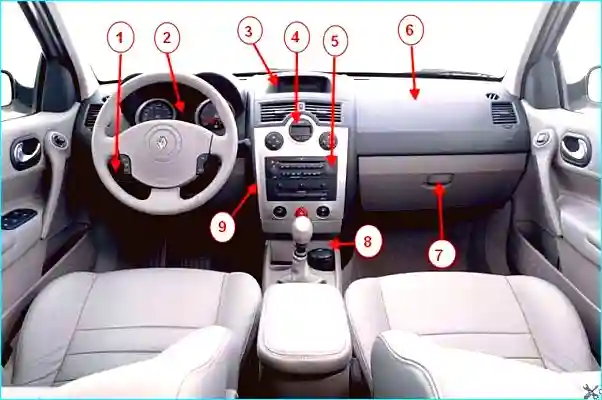

Рис. 1. Панель приборов: 1 — блок регуляторов электрокорректора света фар и яркости подсветки комбинации приборов; 2 — комбинация приборов; 3 — информационный дисплей; 4 — блок управления системой отопления (кондиционирования) и вентиляции; 5 — головное устройство аудиосистемы; 6 — подушка безопасности пассажира; 7 — вещевой ящик; 8 — облицовка тоннеля пола; 9 — центральная накладка панели приборов
С внутренней стороны к декоративной панели крепятся воздуховоды системы отопления.
Рис. 2. В панели приборов также устанавливается подушка безопасности переднего пассажира
Рис. 3. Усилитель изготовлен из стальной арматуры, к которой прикрепляется рулевая колонка, жгуты проводов, приборы системы электрооборудования
Перед выполнением работ с элементами системы безопасности необходимо заблокировать ЭБУ подушек безопасности с помощью диагностического прибора.
При этом все цепи воспламенения блокируются, а на щитке приборов загорается постоянным светом сигнальная лампа подушек безопасности (при включенном зажигании).
При блокировке ЭБУ подушек безопасности также отпирается электрический замок рулевой колонки.
Категорически запрещается работать с пиротехническими системами (подушками безопасности и преднатяжителями ремней безопасности) вблизи источников тепла или открытого огня, так как существует опасность срабатывания подушек безопасности или преднатяжителей ремней безопасности.
Снятие декоративной панели приборов
Отключаем минусовую клемму аккумулятора.

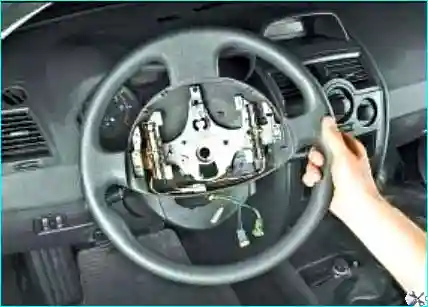

Рис. 4. Снимаем рулевое колесо

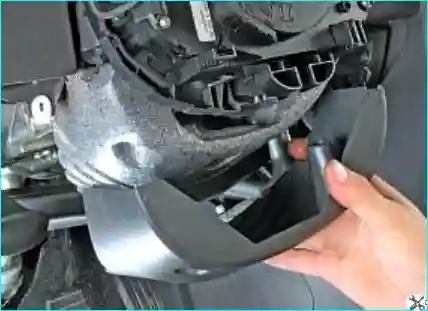

Рис. 5. Снимаем кожух рулевой колонки и энергопоглащающий элемент

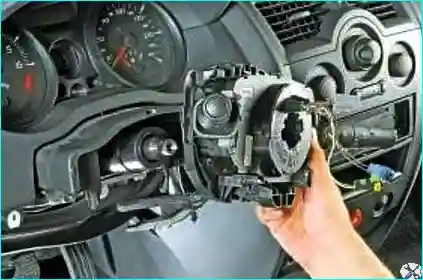

Рис. 6. Снимаем подрулевые переключатели в сборе с держателем и контактным кольцом

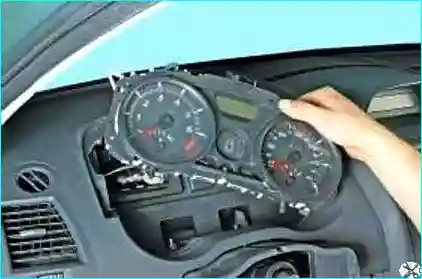

Рис. 7. Снимите комбинацию приборов – Щиток приборов замена Renault Megane II
Рис. 8. Оттягиваем верхнюю часть фиксаторов крышки монтажного блока
Рис. 9. И открываем крышку монтажного блока

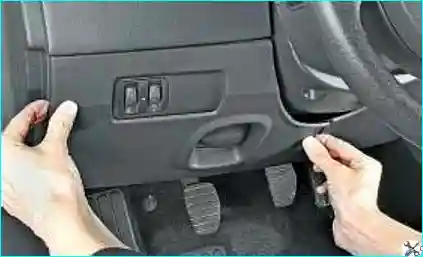

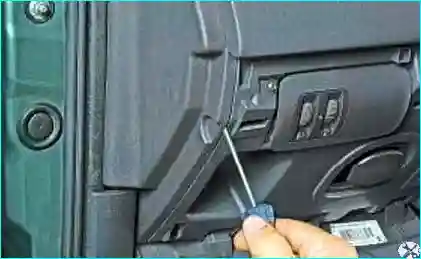

Рис. 10. Поддеваем отверткой левую облицовку панели
Рис. 11. Преодолевая сопротивление фиксаторов крепления, снимаем левую облицовку панели приборов
Рис. 12. Выкручиваем четыре винта крепления нижней левой облицовки панели приборов, отводим облицовку в сторону на длину жгута проводов

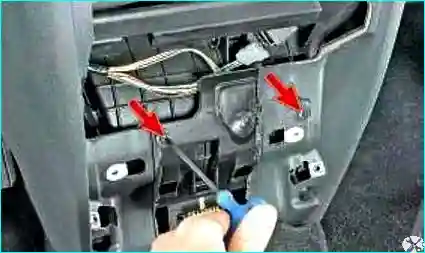

Рис. 13. Отжимаем фиксатор колодки

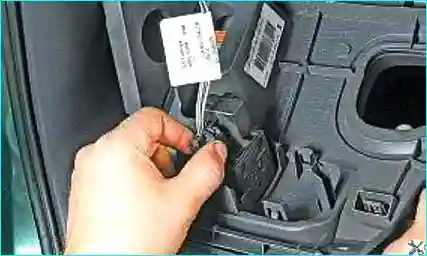

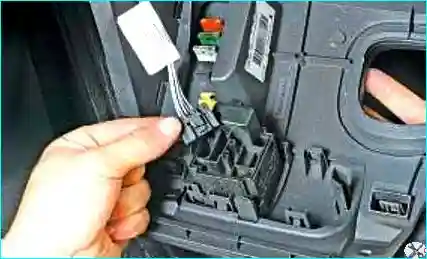

Рис. 14. Отсоединяем колодку жгута проводов от разъема блока регуляторов электрокорректора света фар и яркости подсветки комбинации приборов

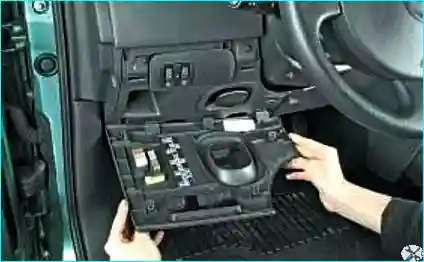

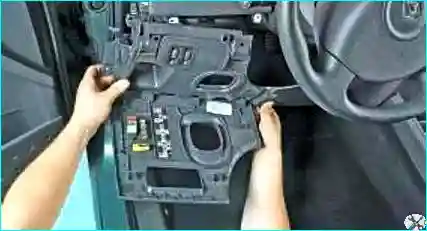

Рис. 15. Снимаем нижнюю левую облицовку панели приборов в сборе с блоком регуляторов электрокорректора света фар и яркости подсветки комбинации приборов, а также крышкой монтажного блока

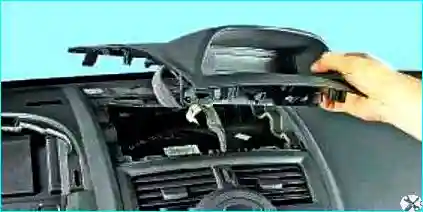

Рис. 16. Преодолевая сопротивление фиксаторов, отводим в сторону облицовку дисплея

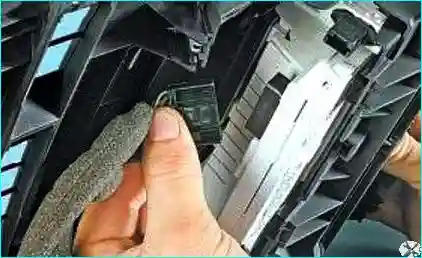

Рис. 17. Отжимаем фиксаторы и отсоединяем две колодки проводов от информационного дисплея
Рис. 18. Выкручиваем два винта крепления панели приборов, расположенные под облицовкой дисплея

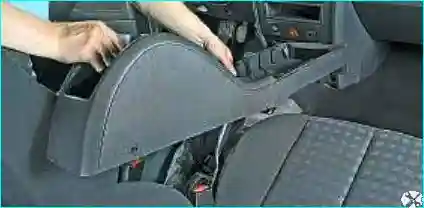

Рис. 19. Снимаем облицовку панели пола - Замена центральной консоли Рено Меган 2

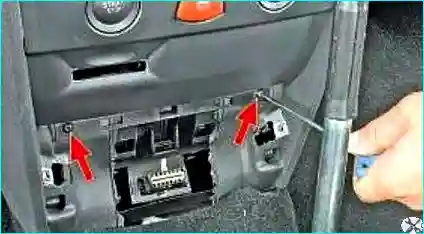

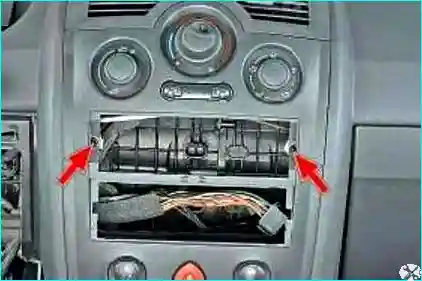

Рис. 20. Выкручиваем два винта нижнего крепления центральной накладки панели приборов

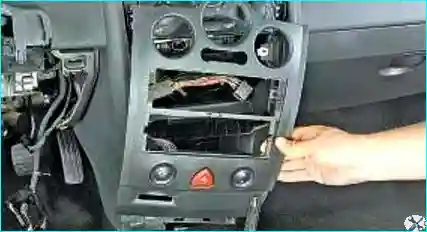

Рис. 21. Поддеваем отверткой корпус ниши для мелочи

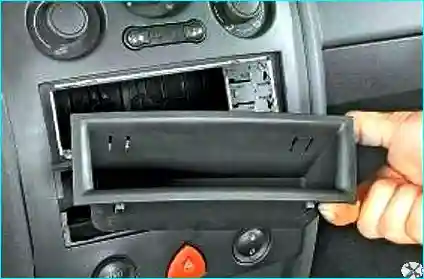

Рис. 22. Извлекаем корпус ниши для мелких предметов

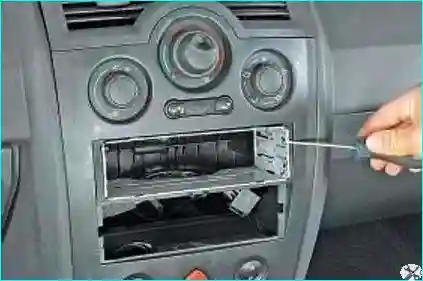

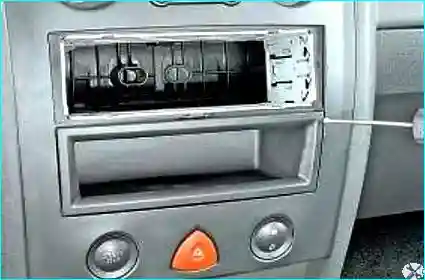

Рис. 23. Поддеваем отверткой кронштейн аудиосистемы и вынимаем кронштейн крепления аудиосистемы
Рис. 24. Выкручиваем два винта крепления центральной накладки панели приборов
Рис. 25. Отводим в сторону на длину жгута проводов центральную накладку панели приборов
Рис. 26. Отжимаем фиксаторы и отсоединяем три колодки жгута проводов от кнопок

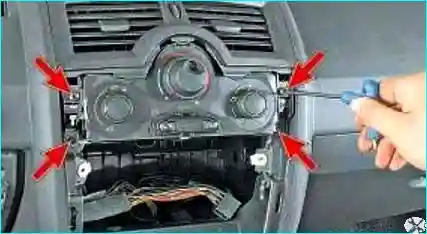

Рис. 27. Выкручиваем четыре винта крепления центральных сопел системы отопления и вентиляции

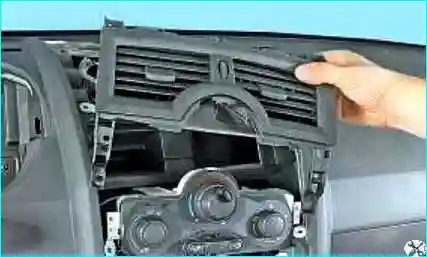

Рис. 28. Снимаем центральные сопла

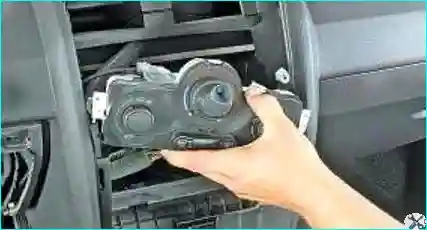

Рис. 29. Снимаем блок управления системой отопления и вентиляцией

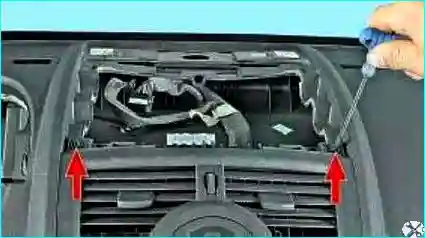

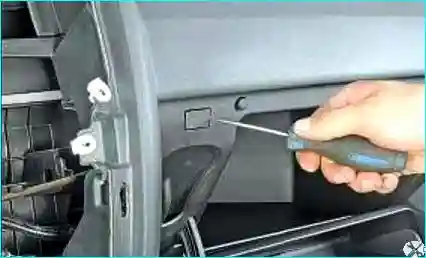

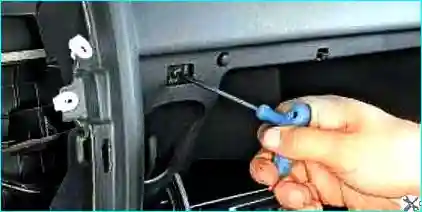

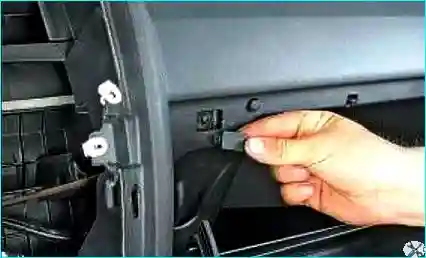

Рис. 30. Поддеваем отверткой заглушку
Рис. 31. Снимаем заглушку винта крепления облицовки вещевого ящика

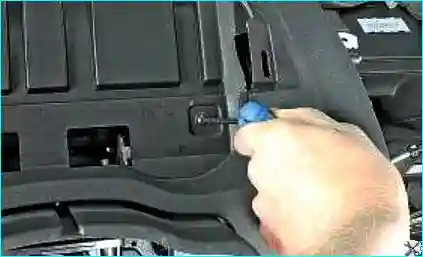

Рис. 32. Выкручиваем винт крепления облицовки вещевого ящика

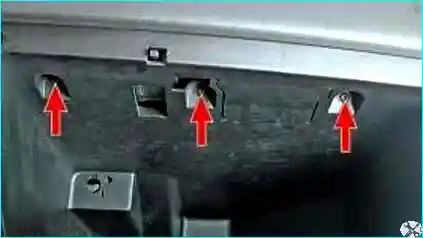

Рис. 33. Выкручиваем три винта крепления вещевого ящика к усилителю панели приборов

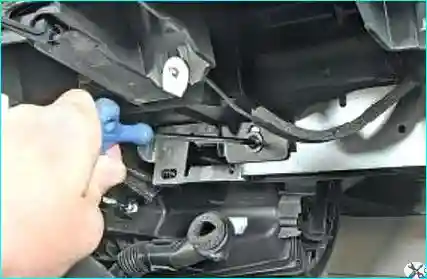

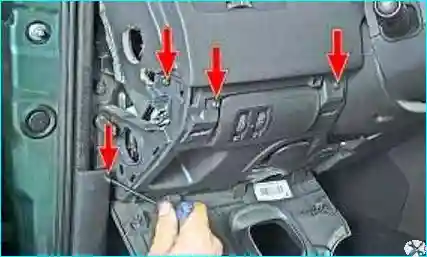

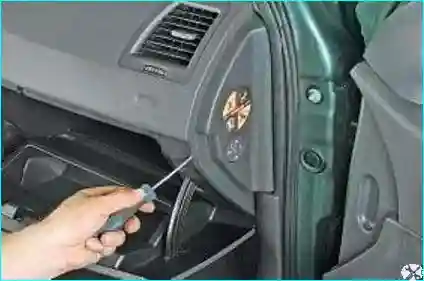

Рис. 34. Поддеваем отверткой и отводим в сторону правую облицовку панели приборов на длину жгутов проводов

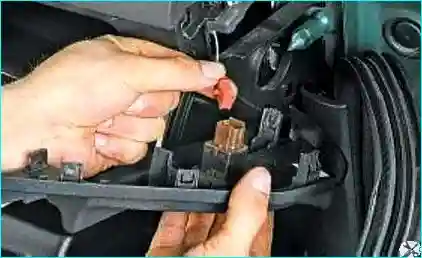

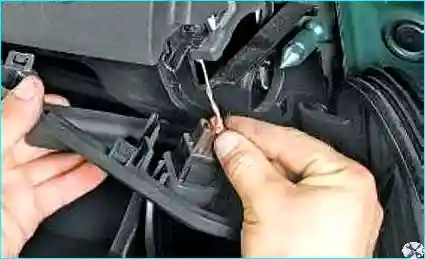

Рис. 35. Отжимаем фиксатор колодки подушки безопасности

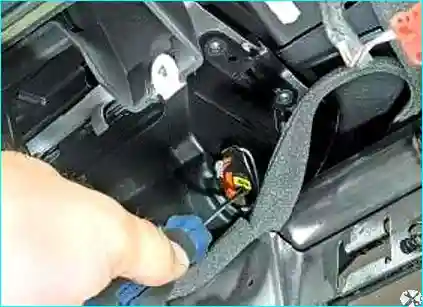

Рис. 36. Отсоединяем колодку проводов от выключателя подушки безопасности переднего пассажира
Рис. 37. Окончательно снимаем правую облицовку панели приборов

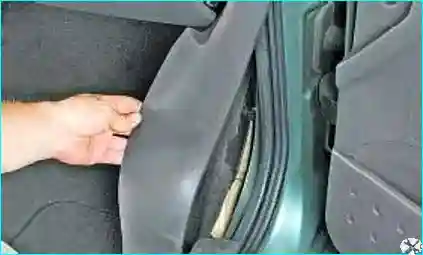

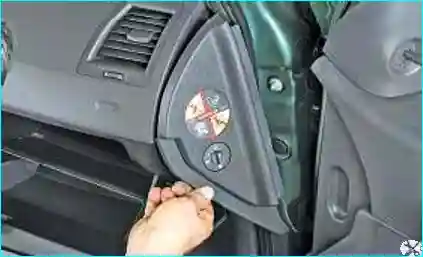

Рис. 38. Снимаем облицовку правой передней стойки кузова. Также снимаем облицовку левой передней стойки
Рис. 39. Выкручиваем три винта крепления панели приборов к усилителю панели приборов справа

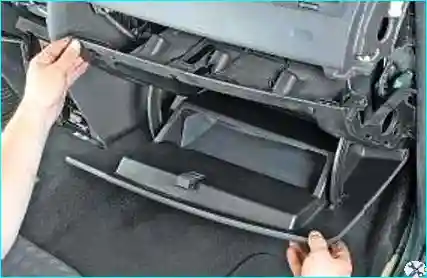

Рис. 40. Снимаем корпус вещевого ящика
Рис. 41. Выкручиваем винт крепления панели приборов со стороны пассажира

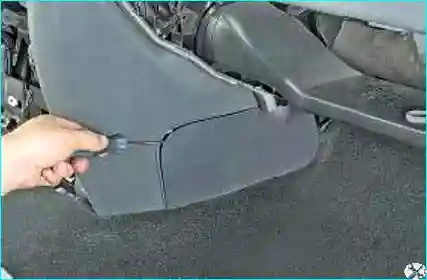

Рис. 42. Поддеваем отверткой

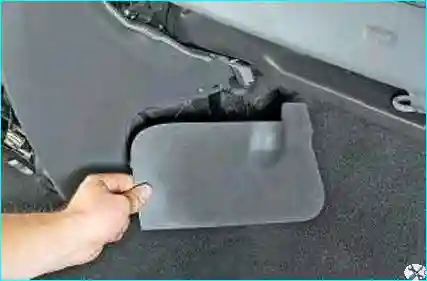

Рис. 43. Снимаем щитки консоли панели приборов

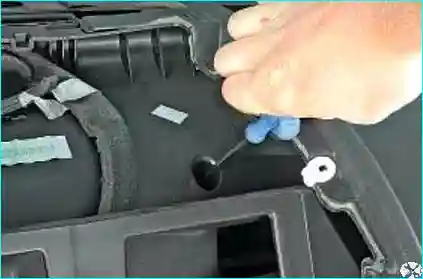

Рис. 44. Вынимаем фиксатор
Рис. 45. Отсоединяем колодку жгута проводов от подушки безопасности пассажира
Рис. 46. Отжимаем фиксатор
Отводим в сторону на длину жгута проводов плафон освещения вещевого ящика.

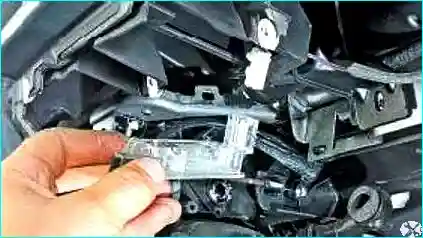

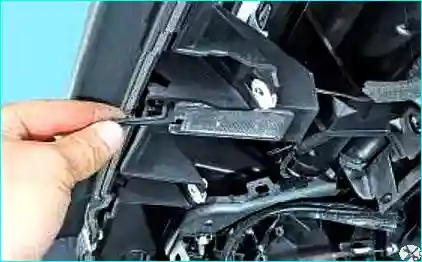

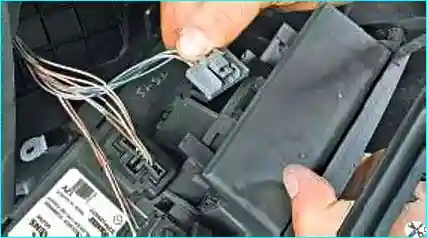

Рис. 47. Отсоединяем колодку и снимаем плафон освещения вещевого ящика
Рис. 48. Выкручиваем два винта крепления панели приборов под ее центральной накладкой
Рис. 49. Выкручиваем винт крепления панели приборов, расположенный за комбинацией приборов
Рис. 50. Выворачиваем винт крепления панели приборов под центральной накладкой панели приборов

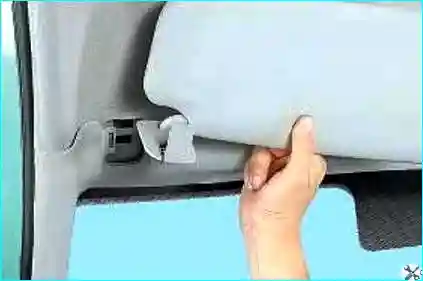

Рис. 51. Снимаем противосолнечные козырьки

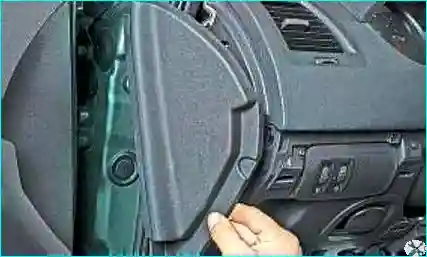

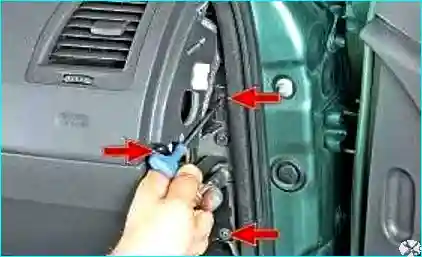

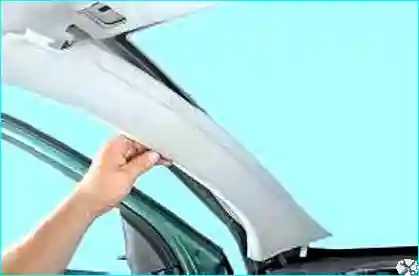

Рис. 52. Снимаем облицовки передних стоек кузова

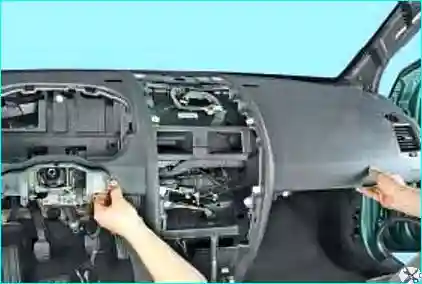

Рис. 53. Снимите декоративную панель
Устанавливаем декоративную панель в обратной последовательности.
При каждом снятии подушки безопасности пассажира обязательно заменяйте гайки, крепящие ее к приборной панели.
Затяните требуемым моментом 2 Н·м винты крепления модуля подушки безопасности.

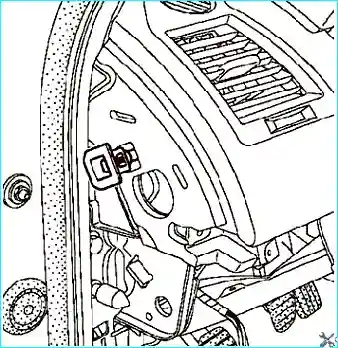

Рис. 54. Установка стопоров
Установите два стопора (рис. 54).
Оба стопора подлежат обязательной замене.
Перед тем как приступать к установке, убедитесь, что колеса по-прежнему находятся в положении для движения по прямой, а блок подрулевых переключателей – напротив метки.

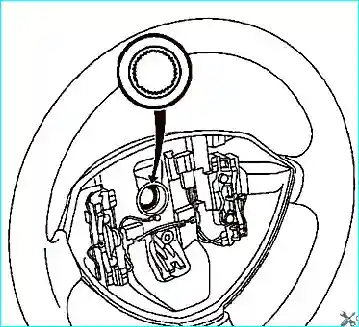

Рис. 55. Установка рулевого колеса
Рулевое колесо должно свободно заходить в шлицы (шлицы имеют ориентирующие участки) (рис. 55).
Старайтесь не повредить шлицы ориентирующих участков.
Обязательно заменяйте болт крепления после каждого снятия рулевого колеса.
Затяните требуемым моментом 44 Н·м болт крепления рулевого колеса.
Проверьте ЭБУ подушек безопасности диагностическим прибором.
Проверьте надежность подсоединения и блокировки разъемов подушки безопасности.
Подсоедините «массовый» провод модуля подушки безопасности пассажира.
Затяните требуемым моментом 20 Н·м винт крепления держателя.
Разблокируйте ЭБУ подушек безопасности с помощью диагностического прибора.
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы; выполните необходимое программирование.
Затяните требуемым моментом 4 Н·м болты крепления крышки аккумуляторной батареи.
Установка остальных компонентов производится в порядке, обратном снятию.
