Установите автомобиль на двухстоечный подъемник
Снимите верхние крышки двигателя.
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Рис. 1. Электромагнитный клапан регулирования подачи масла в охладитель
Для снятия электромагнитного клапана регулирования подачи масла в охладитель не обязательно сливать масло и снимать автоматическую коробку.

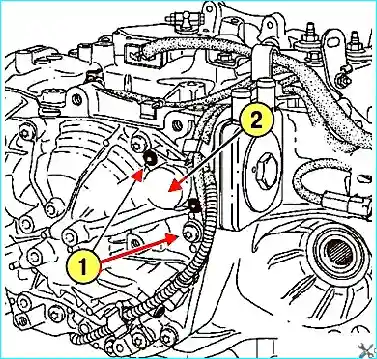

Рис. 2. Снятие электромагнитного клапана регулирования подачи: 1 - болты крепления, 2 - электромагнитный клапан
Отверните два болта крепления электромагнитного клапана и снимите электромагнитный клапан регулирования подачи масла в охладитель (рис. 2).

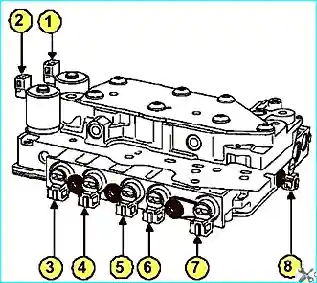

Рис. 3. Электромагнитные клапаны АКПП: 1 - электромагнитный клапан регулирования давления; 2 - электромагнитный клапан блокировки гидротрансформатора; 3 - электромагнитный клапан № 4 последовательности переключения передач; 4 - электромагнитный клапан № 3 последовательности переключения передач; 5 - электромагнитный клапан № 1 последовательности переключения передач; 6 - электромагнитный клапан № 2 последовательности переключения передач; 7 - электромагнитный клапан № 6 последовательности переключения передач; 8 - электромагнитный клапан № 5 последовательности переключения передач
Установка
Установка производится в обратной последовательности.
При работе строго выполняйте требования по соблюдению чистоты, чтобы предотвратить попадание посторонних частиц в систему гидрораспределителя.

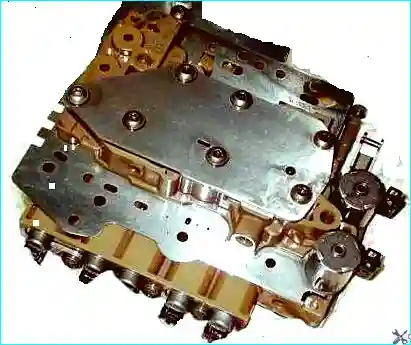

Рис. 4. Электромагнитные клапаны гидрораспределителя
