Фильтр установлен перед каналом забора наружного воздуха и обеспечивает фильтрацию и очистку воздуха от загрязнений перед поступлением в салон
Снятие
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Для доступа к фильтру салона снимаем вещевой ящик.
Некоторые «специалисты» умудряются заменять фильтр салона без снятия вещевого ящика.
В этом случае есть возможность поставить фильтр с перекосом или не до конца вставить фильтр, из-за чего будет недостаточно фильтроваться воздух, поступающий в салон.

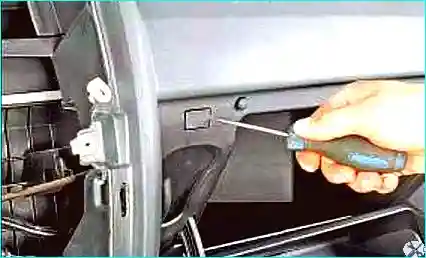

Рис. 1. Поддеваем отверткой заглушку
Рис. 2. Снимаем заглушку винта крепления облицовки вещевого ящика
Рис. 3. Выкручиваем винт крепления облицовки вещевого ящика

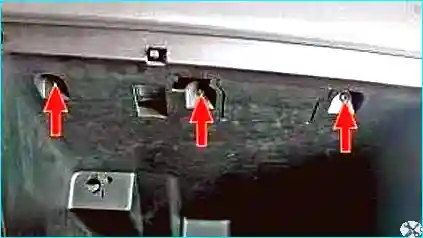

Рис. 4. Выкручиваем три винта крепления вещевого ящика к усилителю панели приборов

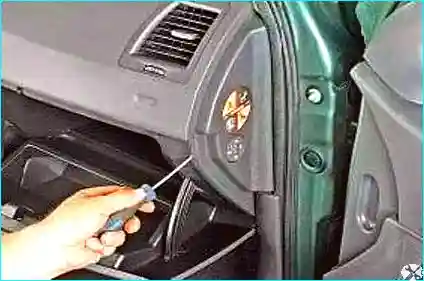

Рис. 5. Поддеваем отверткой и отводим в сторону правую облицовку панели приборов на длину жгутов проводов

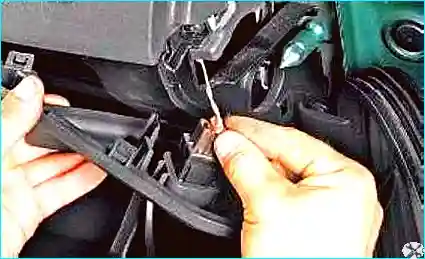

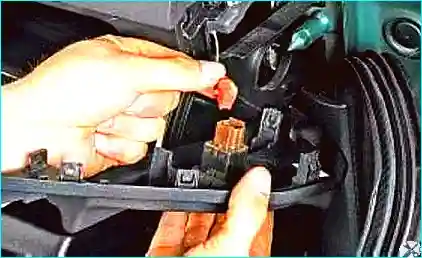

Рис. 6. Отжимаем фиксатор колодки подушки безопасности

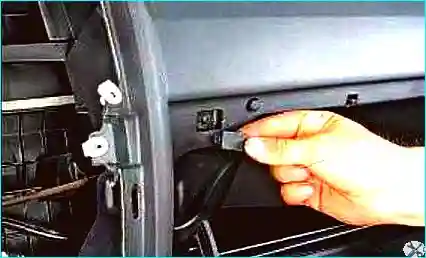

Рис. 7. Отсоединяем колодку проводов от выключателя подушки безопасности переднего пассажира

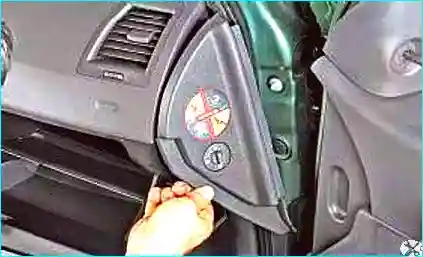

Рис. 8. Окончательно снимаем правую облицовку панели приборов

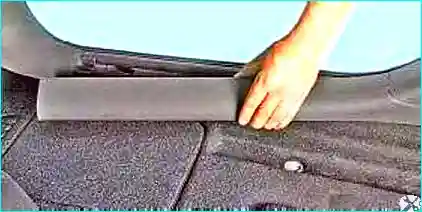

Рис. 9. Снимаем переднюю облицовку порога, потянув ее вверх

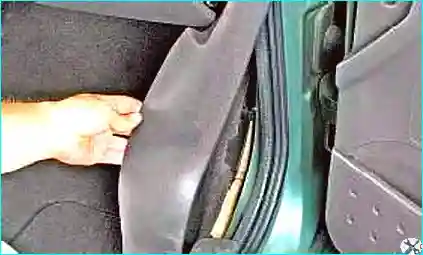

Рис. 10. Снимаем облицовку правой передней стойки кузова

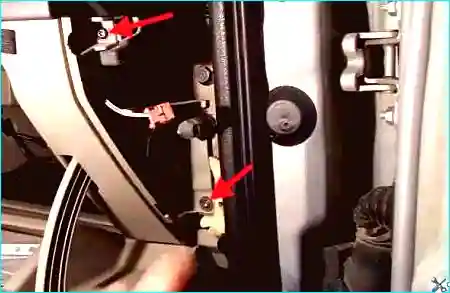

Рис. 11. Выкручиваем два винта крепления вещевого ящика справа

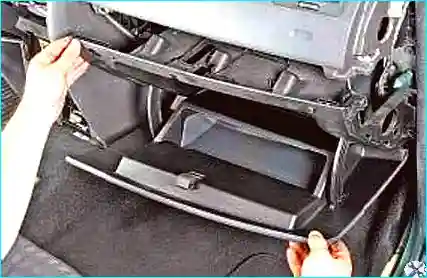

Рис. 12. Снимаем корпус вещевого ящика

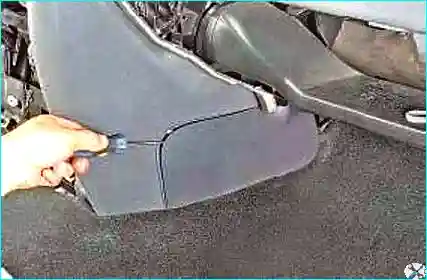

Рис. 13. Поддеваем отверткой щиток консоли приборов

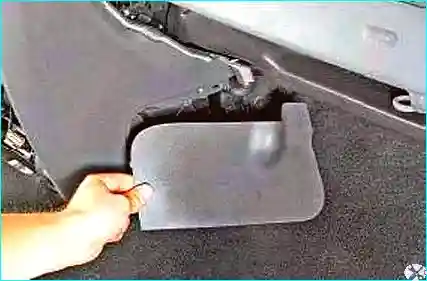

Рис. 14. Снимаем щиток
Рис. 15. Снимаем воздуховод обдува боковых стекол
Можно отсоединить только левую часть воздуховода и отвести его в сторону.

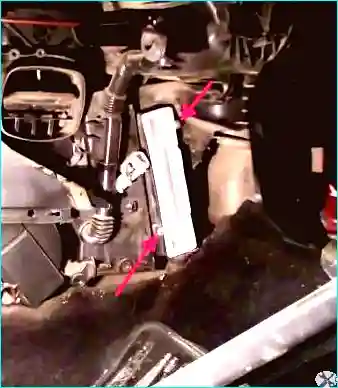

Рис. 16. Откручиваем два винта крепления фильтра салона (возможно они не стоят)

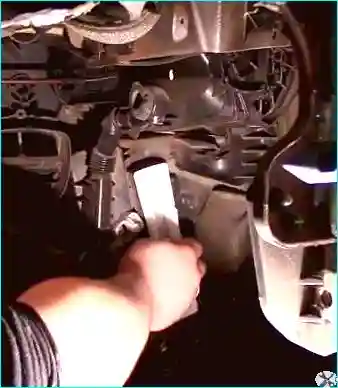

Рис. 17. Немного сжимаем ручки фильтра

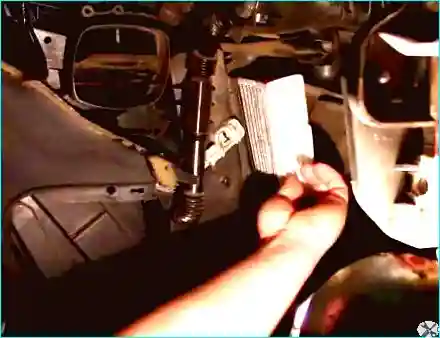

Извлекаем фильтр.
Рис. 18. Пылесосом с насадкой высасываем пыль и мусор, попавший в полость фильтра.
Можно при этом включить вентилятор печки.
Сборку производим в обратной последовательности.
