Замена кулисы коробки передач Рено-Меган-2

: Доступны:

Снимаем кулису для ремонта или для замены тросов управления коробкой передач.

Для выполнения работы потребуются инструменты: ключ на 13, пассатижи, отвертки и консистентная смазка.

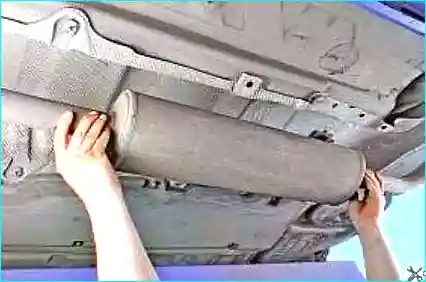

Отведение системы выпуска отработавших газов — Рис. 1. Отсоединяем крепления и отводим в сторону систему выпуска отработавших газов

Для этого отсоединяем приемную трубу от выпускного коллектора, отсоединяем подушки подвески системы в районе нейтрализатора и отводим систему в сторону.

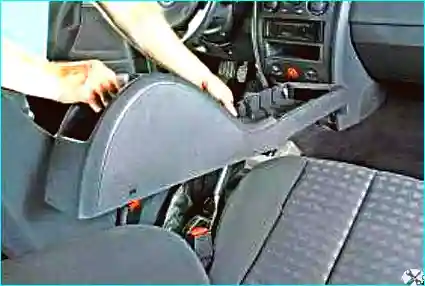

Снятие облицовки тоннеля пола — Рис. 2. Снимаем облицовку тоннеля пола (Замена центральной консоли Рено-Меган-2)

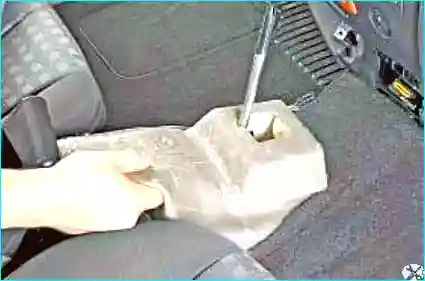

Снятие шумоизоляционного чехла — Рис. 3. Снимаем шумоизоляционный чехол

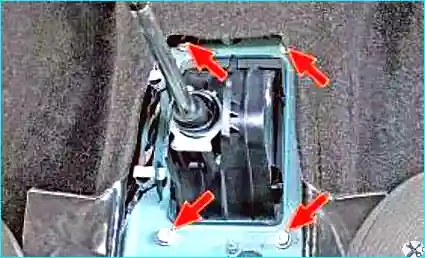

Выкручивание четырех болтов крепления кулисы — Рис. 4. Выкручиваем четыре болта крепления кулисы к основанию кузова

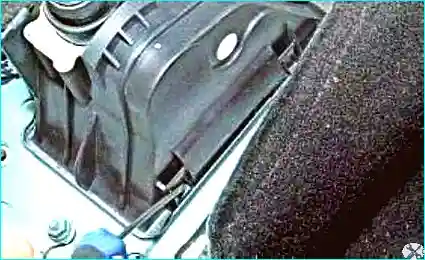

Отжим фиксаторов — Рис. 5. Отжимаем фиксаторы

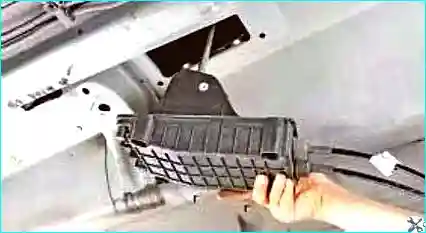

Снятие кулисы через проем в основании кузова — Рис. 6. Спустив вниз кулису через проем в основании кузова, снимаем ее с автомобиля

Кулису нужно заменять полностью, так как детали в отдельности не продаются.

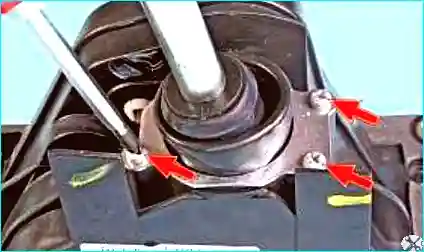

Выворачивание трех винтов для смазки шарнира — Рис. 7. Для смазки шарнира рычага управления коробкой передач выворачиваем три винта

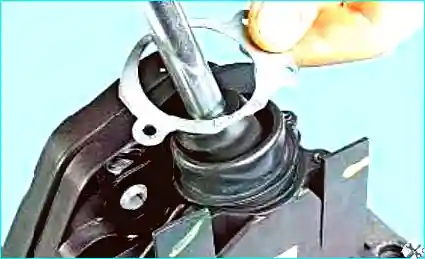

Снятие крышки кулисы — Рис. 8. Снимаем крышку кулисы

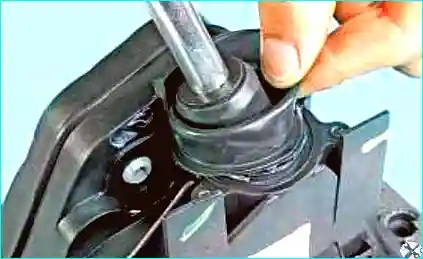

Поддевание защитного чехла — Рис. 9. Поддеваем защитный чехол и перемещаем его вверх по рычагу управления коробкой передач

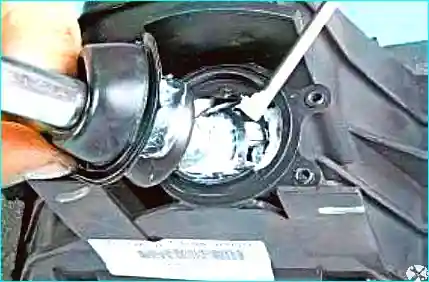

Смазка шарнира рычага — Рис. 10. В случае трудного перемещения рычага управления коробкой передач или скрипа при переключении можно не снимать кулису, а просто смазать шарнир рычага

Устанавливаем кулису в обратном порядке.
