Снятие электронного блока управления Рено-Меган-2

: Доступны:

Электронный блок управления двигателем находится под капотом с левой стороны двигателя, за аккумуляторной батареей.

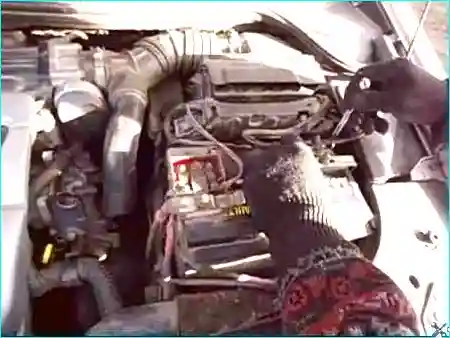

Отсоединение минусовой клеммы аккумулятора — Рис. 1. Ключом на 10 отсоединяем минусовую клемму аккумулятора

Снятие крышки с плюсовой клеммы аккумулятора — Рис. 2. Снимаем крышку с плюсовой клеммы аккумулятора

Отсоединение плюсовой клеммы аккумулятора — Рис. 3. Ключом на 10 отсоединяем плюсовую клемму аккумулятора

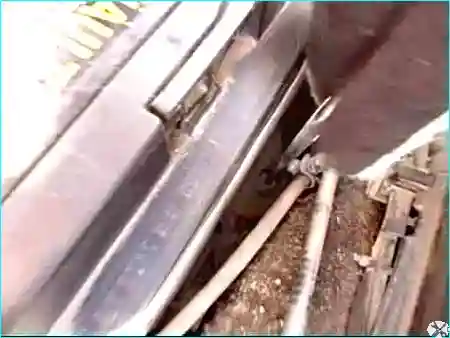

Откручивание кронштейна крепления аккумулятора — Рис. 4. Ключом TORX T-40 откручиваем кронштейн крепления аккумулятора

Извлечение аккумулятора — Рис. 5. Отводим провода и извлекаем аккумулятор

Снятие пластмассового держателя проводов — Рис. 6. Снимаем пластмассовый держатель проводов. Отводим его немного вверх и в бок

Откручивание болта крепления кронштейна контроллера — Рис. 7. Откручиваем болт крепления кронштейна контроллера к полке аккумулятора

Откручивание болта верхнего крепления блока — Рис. 8. Откручиваем болт верхнего крепления блока к корпусу воздушного фильтра

Извлечение блока контроллера — Рис. 9. Извлекаем блок контроллера на длину проводов

Отсоединение разъема контроллера — Рис. 10. Шлицевой отверткой нажимаем на фиксатор разъема и поднимаем держатель, тем самым отсоединяя разъем, и извлекаем его. Аналогично отсоединяем еще два разъема

Извлечение блока контроллера с кронштейном — Рис. 11. Извлекаем блок контроллера вместе с кронштейном

Откручивание болтов крепления контроллера к кронштейну — Рис. 12. Откручиваем четыре болта крепления контроллера к кронштейну

Устанавливаем ЭБУ в обратной последовательности.

Также можно посмотреть видео по снятию полки аккумулятора и отсоединению контроллера.
