Установите автомобиль на двухстоечный подъемник.
Снятие стартера
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Рис. 1. Снимите верхние крышки двигателя

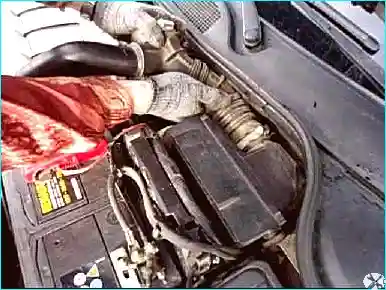

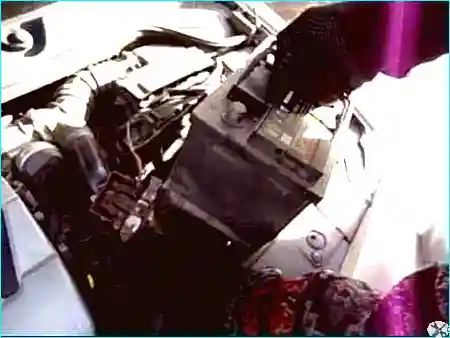

Рис. 2. Снимите аккумулятор

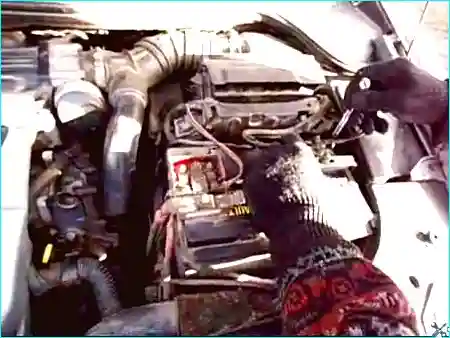

Рис. 3. Открутите болт крепления глушителя шума впуска двигателя и отводящий воздухопровод воздушного фильтра (двигатель К4М)
Отсоедините:
- колодку проводов от датчика уровня масла;
- колодки проводов от стартера.
Рис. 4. Отсоединение колодки проводов от датчика уровня масла
Рис. 5. Отсоединение колодок проводов от стартера

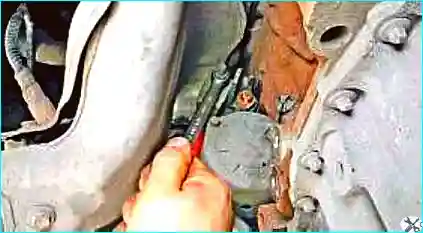

Открутите болты крепления стартера и снимите стартер (рис. 6).

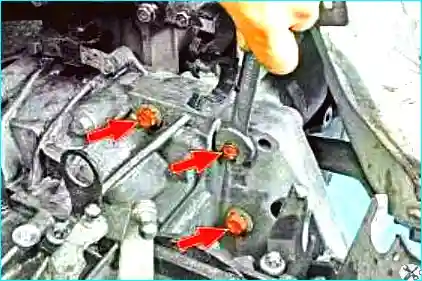

Рис. 6. Открутите болты крепления стартера и снимите стартер
Установка

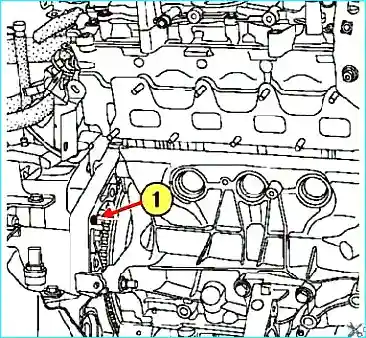

Рис. 7. Проверка наличия установочной втулки: 1 - установочная втулка
Проверьте наличие установочной втулки (рис. 7).
Установка остальных компонентов производится в порядке, обратном снятию.
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
Затяните требуемым моментом:
- болты крепления стартера (38 Н·м);
- болты крепления крышки аккумуляторной батареи (4 Н·м).
Снятие стартера двигателя F4R
Снятие
Чтобы снять стартер, необходимо снять двигатель.
Снимите каталитический нейтрализатор.
Открутите болты крепления теплового экрана и снимите его.

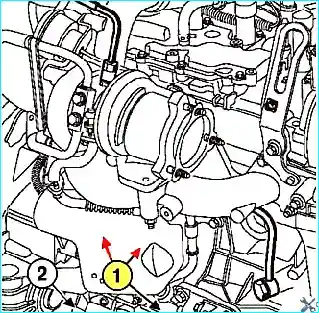

Рис. 8. Снятие теплового экрана и подкоса каталитического нейтрализатора: 1 - болты крепления теплового экрана, 2 - подкос каталитического нейтрализатора
Снимите нижний подкос каталитического нейтрализатора.
Отсоедините провода питания стартера.

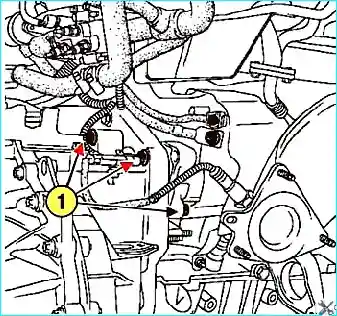

Рис. 9. Снятие стартера: 1 - болты крепления стартера

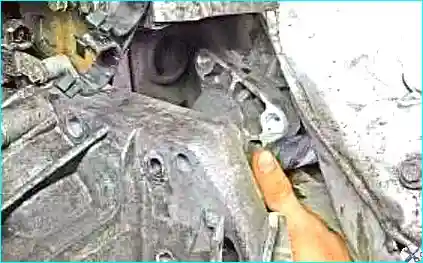

Открутите болты крепления и снимите стартер (рис. 9).
Установка

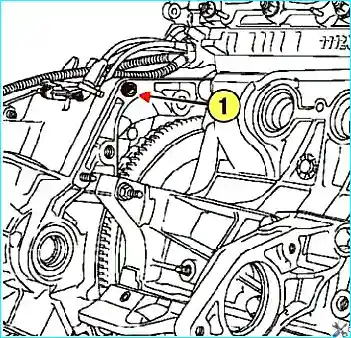

Рис. 10. Проверка наличия установочной втулки: 1 - установочная втулка
Проверьте наличие установочной втулки.
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом:
- болты крепления стартера (38 Н·м);
- гайку крепления нижнего подкоса каталитического нейтрализатора (21 Н·м);
- болты крепления теплозащитного экрана (8,5 Н·м).
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
