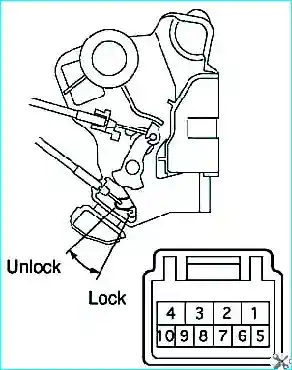

Проверка электрического замка передней двери со стороны пассажира
Проверьте работу электропривода замка двери пассажира в положениях, указанных в таблице
Соедините положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму – с выводом «3»
Убедитесь, что защелка замка перешла в положение «LOCK».
Поменяйте полярность выводов разъема
И убедитесь, что защелка замка перешла в положение «UNLOCK».
Если работа электропривода не соответствует описанной, замените замок в сборе.

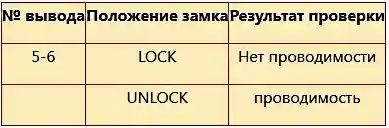

Проверьте наличие проводимости сигнала между выводами разъема и выключателя замка двери со стороны пассажира в положениях, указанных в таблице.
Если проводимость не соответствует данным в таблице, замените замок в сборе.

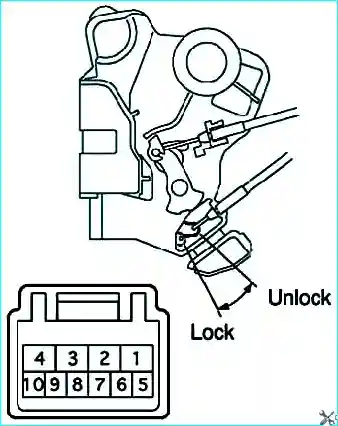

Проверка электрического замка передней двери со стороны водителя
Проверьте работу электропривода замка двери водителя в положениях, указанных в таблице.
Соедините положительную клемму аккумуляторной батареи с выводом «2» и отрицательную клемму – с выводом «1», убедитесь, что защелка замка перешла в положение «LOCK».
Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».
Если работа электропривода не соответствует описанной, замените замок в сборе.

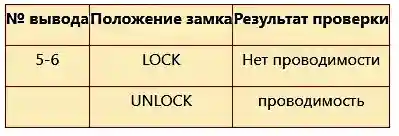

Проверьте наличие проводимости сигнала между выводами разъема и выключателя замка двери со стороны водителя в положениях, указанных в таблице.
Если проводимость не соответствует данным в таблице, замените замок в сборе.

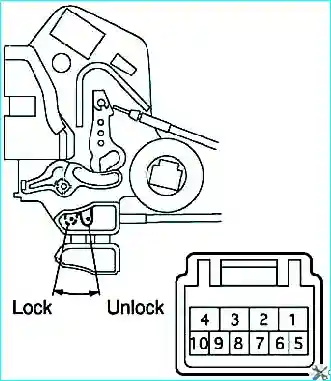

Проверка электрического замка задней правой двери
Проверьте работу электропривода замка задней правой двери в положениях, указанных в таблице.
Соедините положительную клемму аккумуляторной батареи с выводом «2» и отрицательную клемму – с выводом «1», убедитесь, что защелка замка перешла в положение «LOCK»
Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».
Если работа электропривода не соответствует описанной, замените замок в сборе.

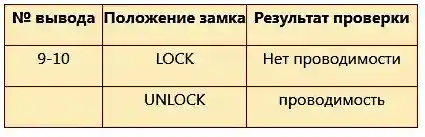

Проверьте наличие проводимости сигнала между выводами разъема и выключателя замка задней правой двери в положениях, указанных в таблице.
Если проводимость не соответствует данным в таблице, замените замок в сборе.

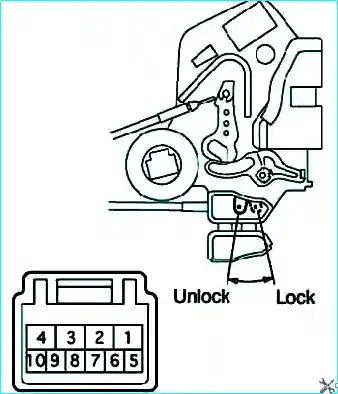

Проверка электрического замка задней левой двери
Проверьте работу электропривода замка задней левой двери в положениях, указанных в таблице.
Соедините положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму – с выводом «3», убедитесь, что защелка замка перешла в положение «LOCK».
Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».
Если работа электропривода не соответствует описанной, замените замок в сборе.
Проверьте наличие проводимости сигнала между выводами разъема и выключателя замка задней левой двери в положениях, указанных в таблице.
Если проводимость не соответствует данным в таблице, замените замок в сборе.
