Проверка переднего выключателя регулировки сидений

Проверьте наличие проводимости между выводами разъема переднего выключателя регулировки сидений

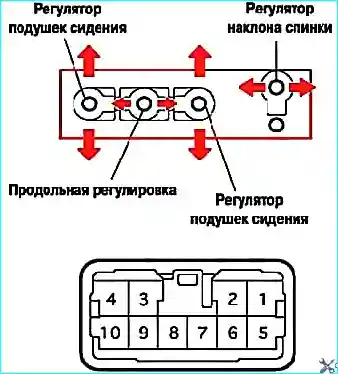

Рис. 1. Разъем переднего выключателя регулировки сидений

Если результаты не соответствуют приведенным в таблице, замените выключатель.

Продольная регулировка

Номер вывода - положение переключателя - Результат:

  • 1-94-6 - Вперед - Проводимый;
  • 6-4-9 - Выключено - Проводимый;
  • 4-91-6 - Назад - Проводимый

Регулировка подушки (водительское сиденье)

Если результаты не соответствуют приведенным в таблице, замените выключатель.

Номер вывода - положение переключателя - результат:

  • 1-10 4-5 - вверх - проводимый;
  • 5-4-10 - выключено - проводимый;
  • 1-5 4-10 - вниз - проводимый

Регулировка подушки (пассажирское сиденье)

Номер вывода - положение переключателя - результат:

  • 1-7 4-8 - вверх - проводимый;
  • 7-4-8 - выключено - проводимый;
  • 1-84-7 - вниз - проводимый

Регулировка спинки сиденья

Номер вывода - положение переключателя - результат:

  • 1-32-4 - вперед - проводимый;
  • 2-4-3 - выключено - проводимый;
  • 1-2 3-4 - назад - проводимый

Проверка электродвигателей регулировки сидений

Подключите аккумуляторную батарею к выводам разъема электродвигателя, проверьте, изменяя полярность напряжения, что якорь вращается в двух направлениях.

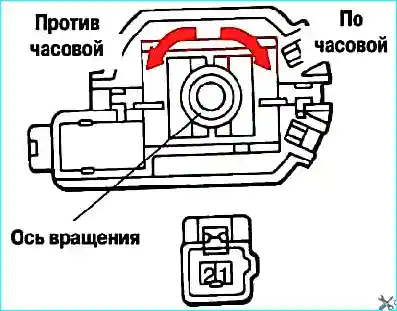

Рис. 2. Схема проверки электродвигателя регулировки сиденья

Если якорь не вращается хотя бы в одном направлении, замените электродвигатель.

Стандартная проверка

Полярность - действие:

  • Батарея (+) - 1 - против часовой стрелки;
  • Батарея (-) - 2 - против часовой стрелки;
  • Батарея (+) - 1 - по часовой стрелке;
  • Батарея (-) - 2 - по часовой стрелке;

Проверка тепловых предохранителей

Подключите положительную клемму аккумуляторной батареи к выводу «1», положительный провод амперметра – к выводу «2», отрицательный провод амперметра – к отрицательной клемме батареи.

Включите проверяемый электродвигатель, после остановки сиденья в крайнем положении продолжайте подавать напряжение.

Убедитесь, что сила тока упадет менее чем до 1 а за 4–90 с (сработает предохранитель).

Отсоедините провода.

Примерно через минуту подайте на выводы электродвигателя напряжение обратной полярности, электродвигатель должен включиться.
