Проверка замка зажигания заключается в проверке замыкания контактов при различных положениях ключа и работы противоугонного устройства

Для проверки контактной группы нужно пользоваться тестером в режиме «прозвонки» цепи

При каждом положении ключа в замке проверяем правильность замыкания контактов выключателя

Проверка и ремонт замка зажигания автомобиля

Данные для проверки контактной группы приведены в таблице

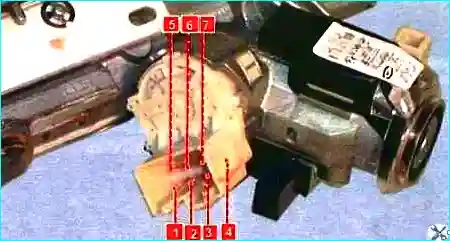

Расположение выводов в колодке контактной группы показано на рисунке 2

Расположение и нумерация выводов контактной группы выключателя зажигания в колодке

Замена контактной группы замка зажигания

Подготавливаем автомобиль и отсоединяем минусовую клемму аккумулятора

Снимаем нижнюю часть кожуха рулевой колонки «описано в статье - Как снять и установить рулевую колонку автомобиля Toyota Camry

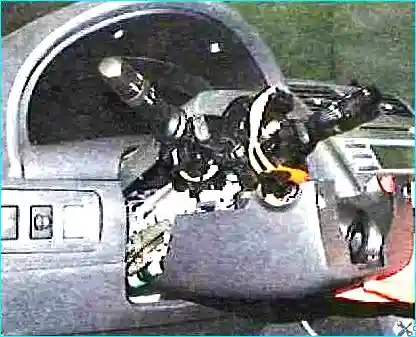

Снимаем декоративный нижний щиток панели приборов

Проверка и ремонт замка зажигания автомобиля

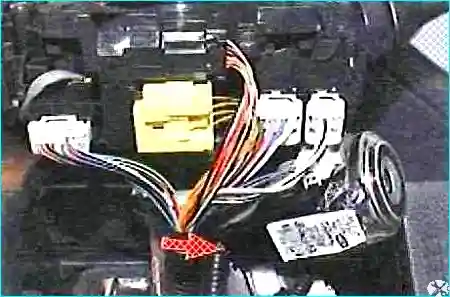

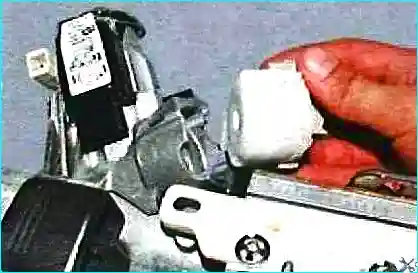

Отсоединяем колодку проводов от контактной группы выключателя зажигания

Следующие операции показываем на снятой рулевой колонки, чтобы было нагляднее

Проверка и ремонт замка зажигания автомобиля

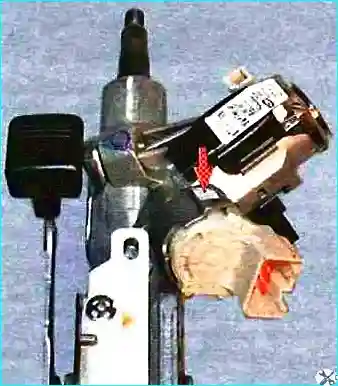

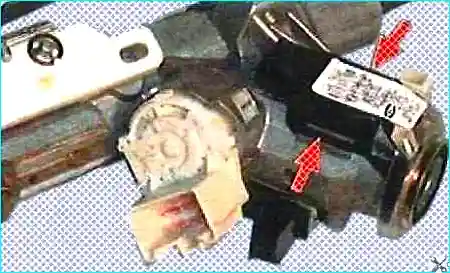

Сжимаем два фиксатора и снимаем контактную группу с выключателя зажигания

Проверка и ремонт замка зажигания автомобиля

Устанавливаем все детали в обратном порядке

Замена цилиндра замка зажигания

Снимаем нижнюю часть кожуха рулевой колонки, как описывалось выше

Проверка и ремонт замка зажигания автомобиля

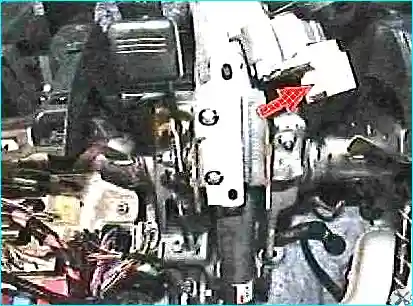

Отсоединяем колодку проводов от антенного блока иммобилизатора (на рисунке показано стрелкой)

Проверка и ремонт замка зажигания автомобиля

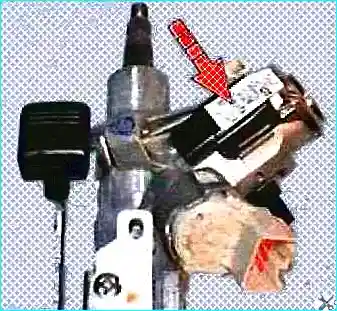

Отжимаем фиксаторы и снимаем антенный блок иммобилизатора с выключателя зажигания

Проверка и ремонт замка зажигания автомобиля

Вставляем ключ в замок зажигания и поворачиваем его в положение «ACC»

Проверка и ремонт замка зажигания автомобиля

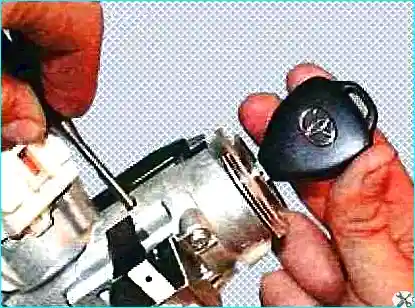

Вставляем тонкую отвертку в отверстие корпуса выключателя зажигания и вытягиваем цилиндр выключателя из корпуса до упора

Проверка и ремонт замка зажигания автомобиля

Отжимаем фиксатор цилиндра выключателя зажигания отверткой через отверстие, положение которого указано на фото стрелкой (на фото отверстие закрыто антенным блоком иммобилизатора, который должен быть снят), и вынимаем цилиндр из корпуса

Устанавливаем детали в обратном порядке

Снятие и установка замка зажигания

Замок зажигания установлен на рулевой колонке и закреплен двумя болтами с самосрезающимися головками, поэтому для его замены необходимо удалить болты зубилом или высверлить их электродрелью

Подготавливаем автомобиль для выполнения задания и отсоединяем минусовую клемму аккумулятора

Проверка и ремонт замка зажигания автомобиля

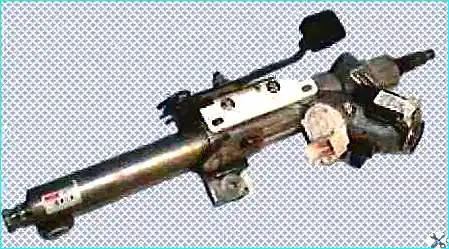

Снимаем рулевую колонку, как описано в статье - Как снять и установить рулевую колонку автомобиля Toyota Camry

Проверка и ремонт замка зажигания автомобиля

Отжимаем фиксаторы и снимаем антенный блок иммобилизатора с выключателя зажигания

Проверка и ремонт замка зажигания автомобиля

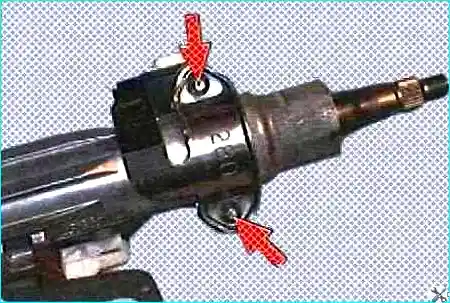

Выкручиваем болты крепления выключателя, нанося удары молотком через зубило по касательной против часовой стрелки

Снимаем выключатель зажигания в сборе с контактной группой

Таблица

Положение ключа в замке - Проверяемые контакты (номера пар выводов) - Примечание:

  • LOCK - Все контакты - Контакты не замкнуты, измеренное сопротивление стремится к бесконечности;
  • ACC - 2-4 - Контакты замкнуты, измеренное сопротивление между выводами не более 1 Ом;
  • ON - 1-2-4, 5-6 - Тоже;
  • START - 1-3-4, 5-6-7 - Тоже

Устанавливаем все детали в обратном порядке
