Проверка электрического замка передней двери со стороны водителя

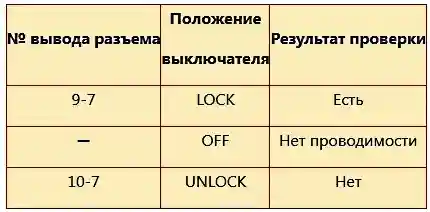

Проверьте наличие проводимости сигнала между выводами разъема и выключателем центрального замка в положениях, указанных в таблице

Убедитесь также в отсутствии сигнала проводимости в положении «выключено»- «OFF».

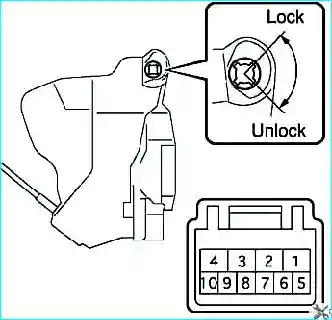

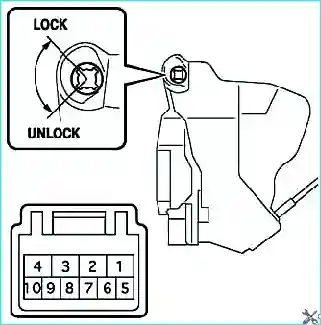

рис. 1. Проверка выключателя центрального замка передней двери со стороны водителя

Если проводимость не соответствует данным в таблице, замените выключатель.

Проверьте работу электропривода замка двери водителя в положениях, указанных в таблице.

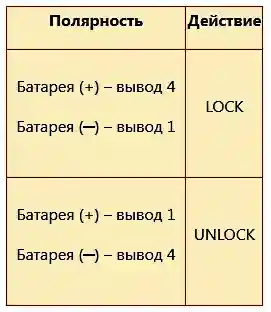

Соедините положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму с выводом «1», убедитесь, что защелка замка перешла в положение LOCK.

Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение UNLOCK.

Если работа электропривода не соответствует, замените замок

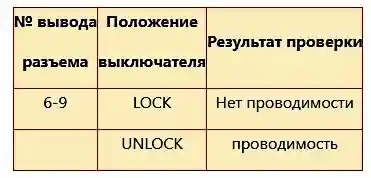

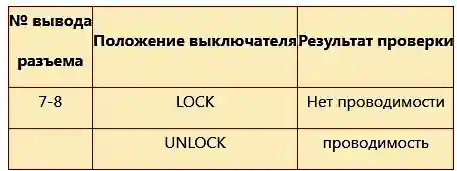

Проверьте наличие проводимости сигнала между выводами разъема и выключателя замка двери со стороны водителя в положениях, указанных в таблице.

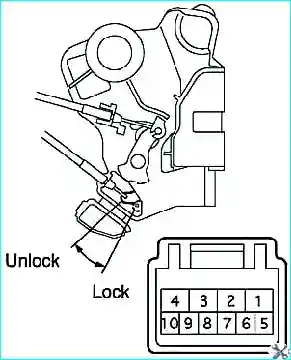

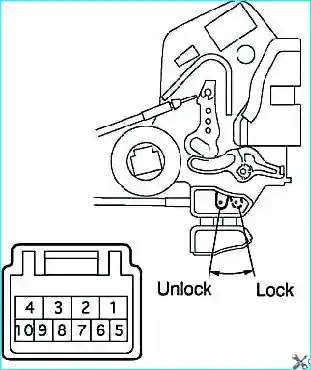

рис. 2. Проверка работы электропривода замка двери водителя

Если проводимость не соответствует данным в таблице, замените замок в сборе.

Проверка электрического замка передней двери со стороны пассажира

рис. 3. Проверка выключателя центрального замка передней двери со стороны пассажира

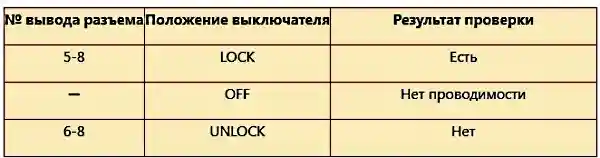

Проверьте наличие проводимости сигнала между выводами разъема и выключателем центрального замка в положениях, указанных в таблице.

Убедитесь также в отсутствии сигнала проводимости в положении «выключено»- «OFF».

Если проводимость не соответствует данным в таблице, замените выключатель.

Проверьте работу электропривода замка двери пассажира в положениях, указанных в таблице.

Соединив положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму – с выводом «1», убедитесь, что защелка замка перешла в положение «LOCK».

Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».

рис. 4. Проверка работы электропривода замка передней двери со стороны пассажира

Если работа электропривода не соответствует описанной, замените замок в сборе.

Проверьте наличие проводимости сигнала между выводами разъема и выключателем замка двери со стороны пассажира в положениях, указанных в таблице.

Если проводимость не соответствует данным в таблице, замените замок в сборе.

Проверка электрического замка задней правой двери

Проверьте работу электропривода замка задней правой двери в положениях, указанных в таблице.

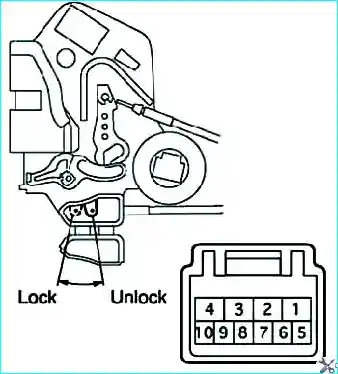

рис. 5. Проверка работы электропривода замка задней правой двери

Соединив положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму – с выводом «1», убедитесь, что защелка замка перешла в положение «LOCK».

Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».

Если работа электропривода не соответствует описанной, замените замок в сборе.

Если проводимость не соответствует данным в таблице, замените замок.

Проверка электрического замка задней левой двери

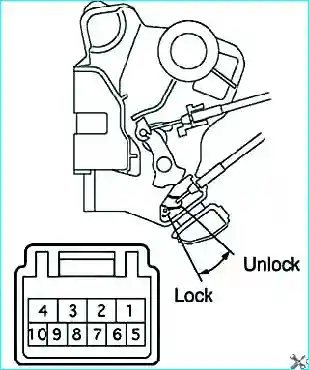

рис. 6. Проверка работы электропривода замка задней левой двери

Проверьте работу электропривода замка задней левой в положениях, указанных в таблице (рис. 6).

Соединив положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму – с выводом «1», убедитесь, что защелка замка перешла в положение «LOCK».

Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».

Если работа электропривода не соответствует описанной, замените замок в сборе.

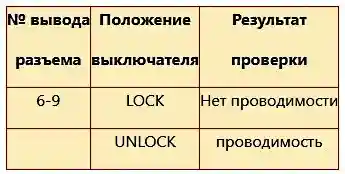

Проверьте наличие проводимости сигнала между выводами разъема и выключателем замка задней левой двери в положениях, указанных в таблице.

Если проводимость не соответствует данным в таблице, замените замок в сборе.

Проверка электрического замка двери багажника

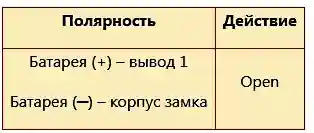

Проверьте работу электропривода замка двери багажника в положениях, указанных в таблице.

Соединив положительную клемму аккумуляторной батареи с выводом «1» и отрицательную клемму – с корпусом замка, убедитесь, что защелка замка перешла в положение «Open».

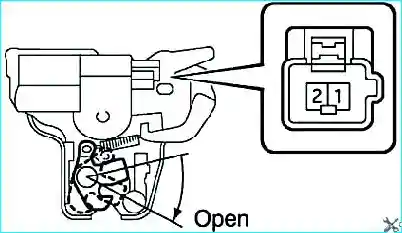

рис. 7. Проверка работы электропривода замка двери багажника

Если работа электропривода не соответствует описанной, замените замок в сборе.
