Генератор снимаем для замены или для ремонта

Возможные неисправности генератора и способы устранения

Причина неисправности – способ устранения

При включении зажигания не горит сигнальная лампа разряда аккумулятора:

  • Обрыв провода между генератором, замком зажигания и сигнальной лампой – устраните обрыв

Сигнальная лампа разряда аккумулятора не гаснет после пуска двигателя:

  1. Слабое натяжение ремня привода вспомогательных агрегатов – отрегулируйте натяжение ремня
  2. Неисправен генератор (щетки генератора изношены или неплотно прилегают к контактным кольцам, сгорела обмотка возбуждения генератора, неисправен диодный мост или регулятор напряжения) – замените или отремонтируйте генератор
  3. Замыкание провода между генератором и сигнальной лампой на «массу» - изолируйте провод
  4. Неисправен монтажный блок в салоне – замените монтажный блок

Генератор не обеспечивает зарядку аккумулятора:

  1. Окисление клемм аккумулятора – зачистите, закрепите и смажьте наконечники проводов и клеммы аккумулятора техническим вазелином
  2. Неисправен аккумулятор – замените аккумулятор
  3. Слабое натяжение ремня привода генератора – отрегулируйте натяжение ремня
  4. Неисправен генератор (регулятор напряжения или диодный мост) – замените или отремонтируйте генератор

Аккумулятор перезаряжается:

  1. Неисправен генератор (регулятор напряжения или диодный мост) – замените или отремонтируйте генератор
  2. Повышенное падение напряжения в цепи генератор – аккумуляторная батарея – Проверьте, зачистите, подтяните или замените контактные соединения в монтажных блоках предохранителей и реле, разъемах, проверьте соединение корпуса генератора с «массой»

Снятие и установка генератора

Подготавливаем автомобиль и снимаем правое переднее колесо

Снимаем правые нижний и боковой брызговики двигателя

Отсоединяем минусовую клемму аккумулятора

Снимаем ремень привода вспомогательных агрегатов

Снятие и установка генератора автомобиля

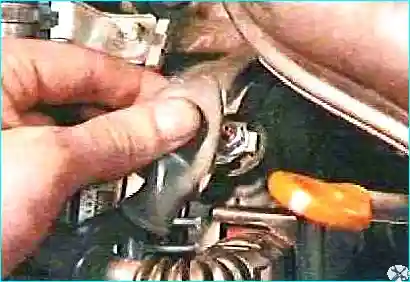

Снимаем защитный колпачок вывода генератора

Снятие и установка генератора автомобиля

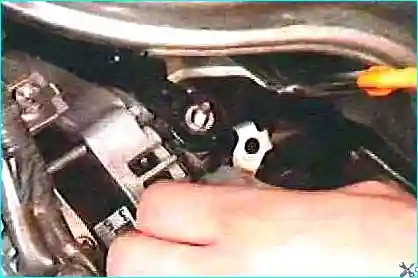

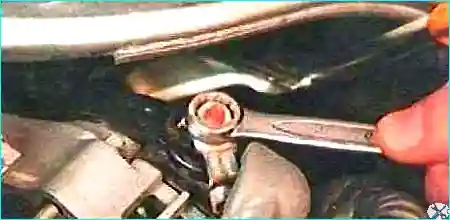

Откручиваем гайку крепления наконечника силового провода

Снятие и установка генератора автомобиля

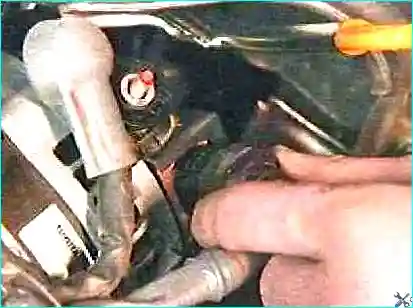

И отсоединяем провод от генератора

Снятие и установка генератора автомобиля

Снятие и установка генератора автомобиля

Сжимаем фиксаторы и отсоединяем от генератора колодку проводов

Снятие и установка генератора автомобиля

Снятие и установка генератора автомобиля

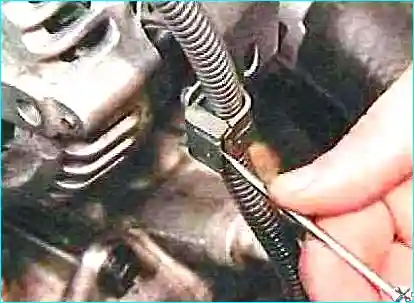

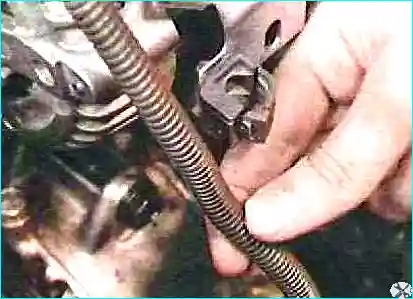

Отстегиваем фиксатор и освобождаем жгут проводов из держателя на генераторе

Снятие и установка генератора автомобиля

Снятие и установка генератора автомобиля

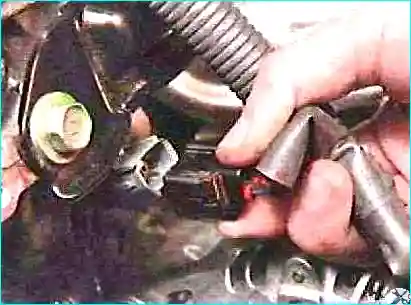

Сжимаем фиксаторы колодки жгута проводов датчика положения коленчатого вала и разъединяем колодку

Снятие и установка генератора автомобиля

Снятие и установка генератора автомобиля

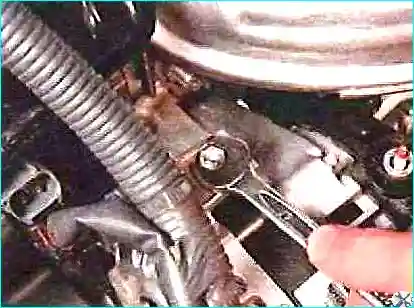

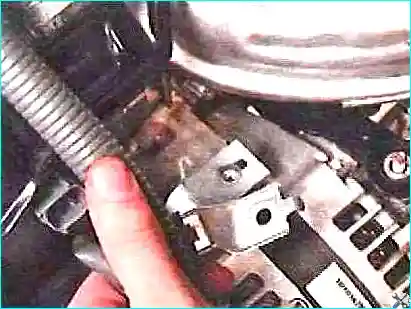

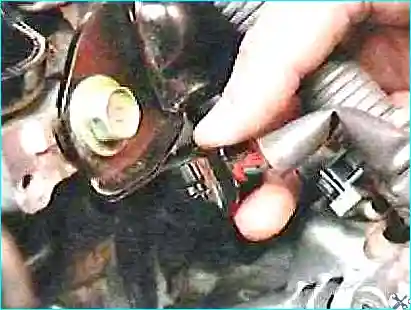

Выкручиваем болт крепления верхнего держателя жгута проводов и отводим жгут проводов в сторону от генератора

Снятие и установка генератора автомобиля

Снятие и установка генератора автомобиля

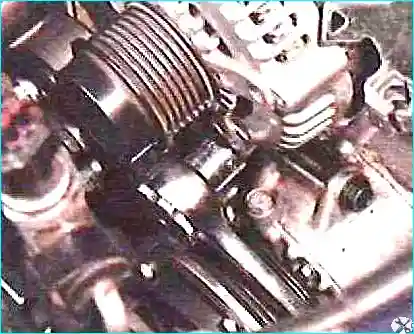

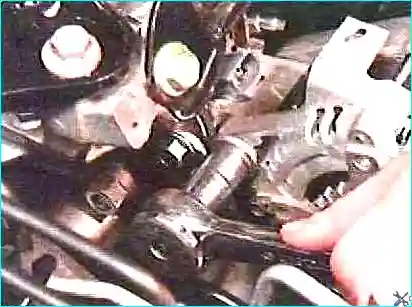

Выкручиваем верхний и нижний болты крепления генератора

Снятие и установка генератора автомобиля

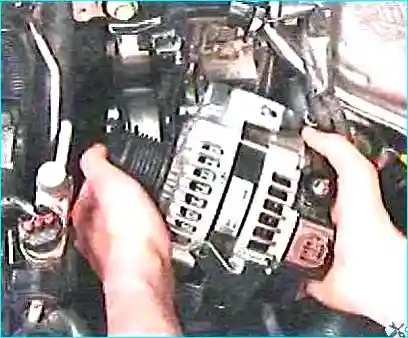

После чего снимаем генератор с автомобиля

Устанавливаем генератор в обратном порядке
