Приборы освещения автомобиля снимаем для ремонта, а также для замены
Перед заменой приборов освещения следует отсоединить минусовую клемму аккумулятора
Снятие и установка блок-фары
Для замены блок фары снимаем передний подкрылок со стороны заменяемой блок-фары
Снимаем передний бампер, как описано в статье - Как снять передний бампер
Сжимаем фиксаторы и отсоединяем колодки проводов от лам указателя поворотов, габаритного освещения

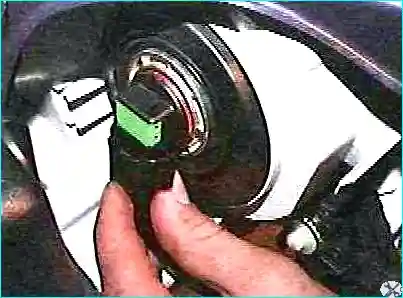

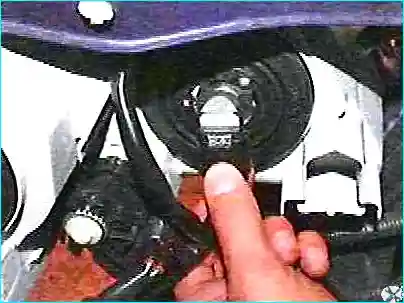

Отсоединяем колодки от ламп дальнего и ближнего света фар

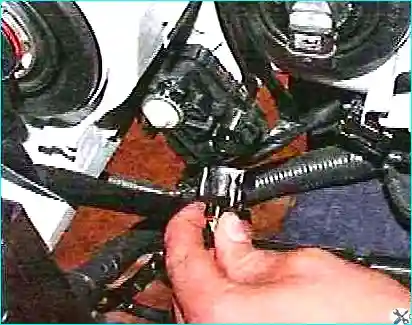

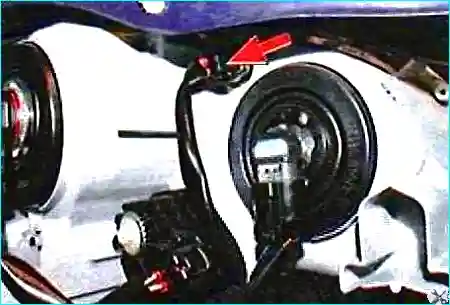

Отсоединяем колодку от электрокорректора света фары

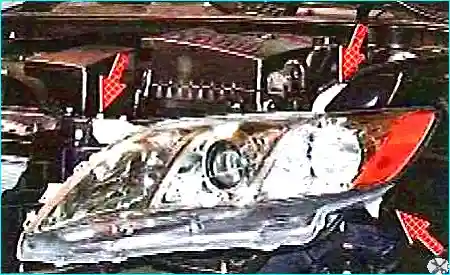

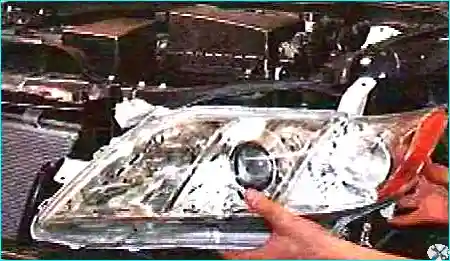

Откручиваем три болта крепления и снимаем блок фару с автомобиля

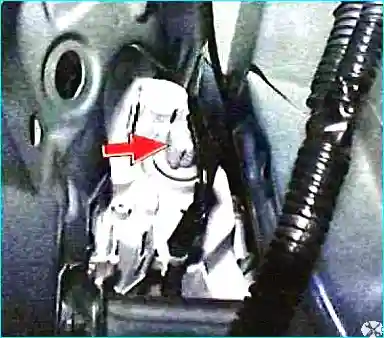

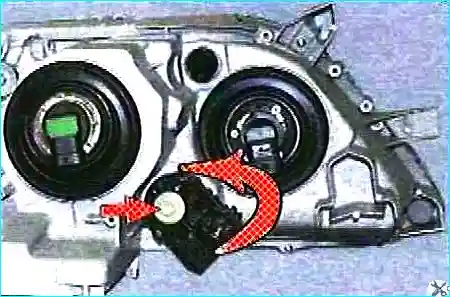

Для снятия электрокорректора света фары, поворачиваем его корпус в направлении, указанной стрелкой на рисунке
После этого в том же направлении поворачиваем регулировочный винт (стрелка на рисунке) и извлекаем электрокорректор блок-фары
Устанавливаем блок-фару и все детали в обратном порядке

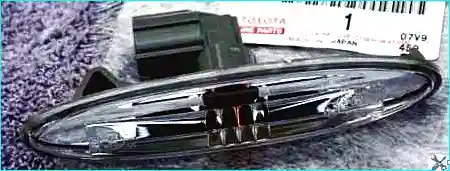

Замена бокового фонаря указателя поворота
Сдвигаем боковой фонарь указателя поворота вперед по ходу движения и вынимаем его из отверстия в крыле

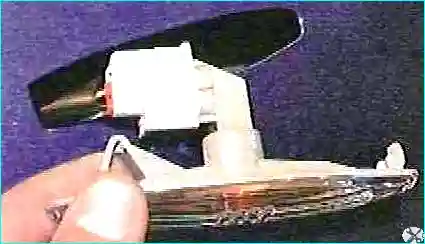

Сжимаем фиксатор, отсоединяем от фонаря колодку проводов и снимаем фонарь
Устанавливаем детали в обратном порядке
Замена заднего фонаря, расположенного на крыле
Снимаем обивку багажника со стороны заменяемого фонаря

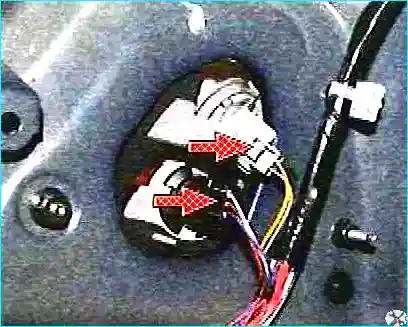

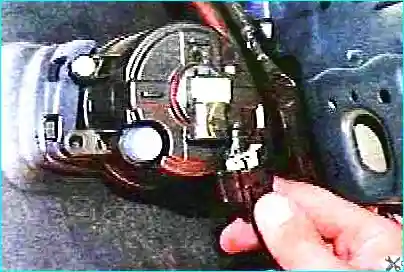

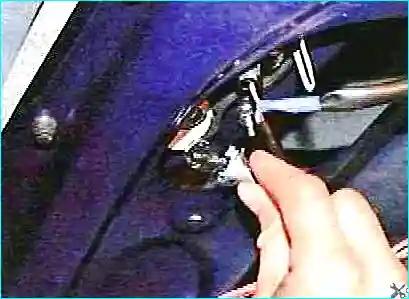

Сжав фиксаторы, отсоединяем колодки проводов лампы заднего указателя поворотов, лампы стоп-сигнала и габаритного освещения

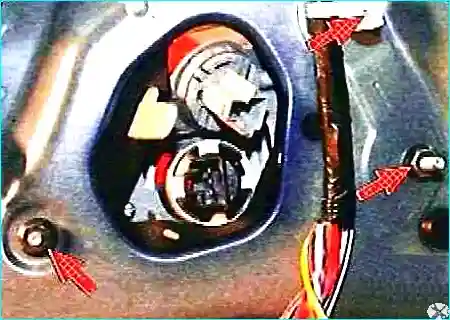

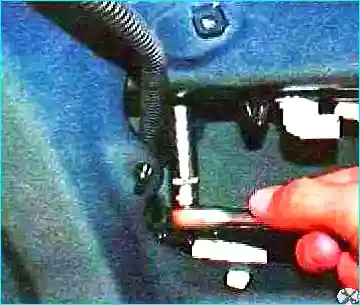

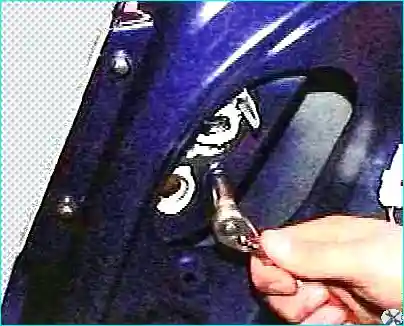

Откручиваем три гайки крепления фонаря, предварительно сняв с верхней шпильки, пластмассовый держатель жгута проводов

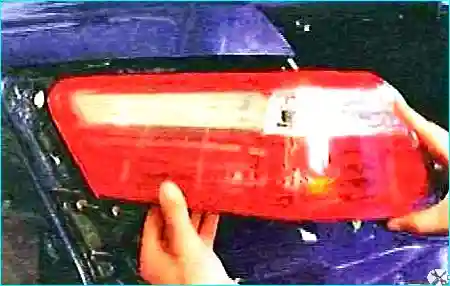

Снимаем с автомобиля задний фонарь, расположенный на крыле

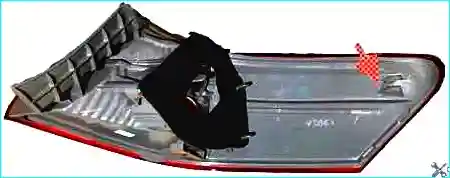

При снятии фонаря необходимо преодолеть усилие фиксатора на его корпусе (фиксатор показан стрелкой)
Устанавливаем задний фонарь, расположенный на крыле в обратной последовательности
Замена заднего фонаря, расположенного на крышке багажника
Снимаем обивку крышки багажника

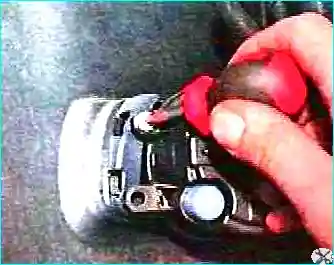

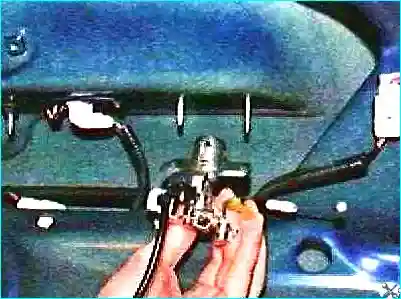

Извлекаем патроны ламп света заднего хода и заднего противотуманного фонаря, поворачивая их против часовой стрелки

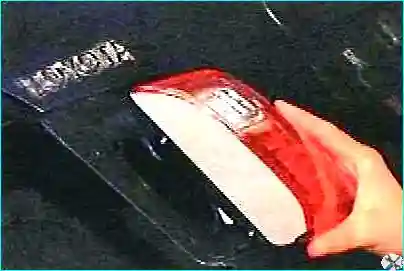

Откручиваем три гайки крепления фонаря и снимаем фонарь с автомобиля

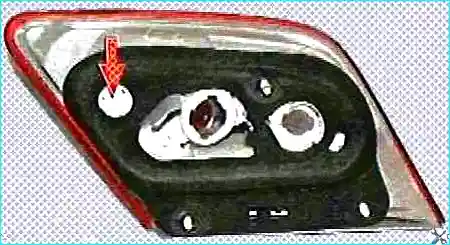

При снятии фонаря нужно преодолеть усилие фиксатора на его корпусе (указано стрелкой на рисунке)

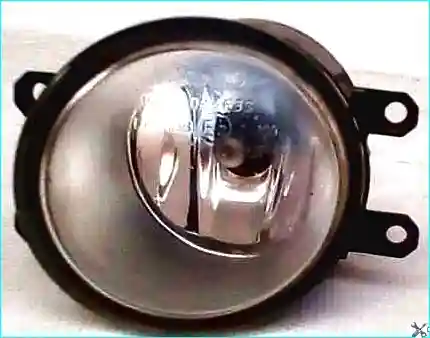

Замена противотуманной фары
Снимаем передний подкрылок
Сжимаем фиксаторы и отсоединяем от лампы противотуманной фары колодку проводов
Выкручиваем винт крепления и снимаем противотуманную фару с автомобиля
Устанавливаем противотуманную фару в обратной последовательности
Замена дополнительного стоп-сигнала

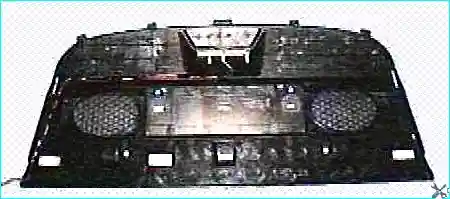

Снимаем облицовку задней полки салона
Сжав фиксаторы, отсоединяем от дополнительного стоп-сигнала колодку проводов
Выкручиваем два винта крепления и снимаем стоп-сигнал с облицовки задней полки салона
Устанавливаем детали в обратной последовательности
Замена фонарей освещения номерного знака
Снимаем облицовку крышки багажника
Снимаем выключатель замка крышки багажника

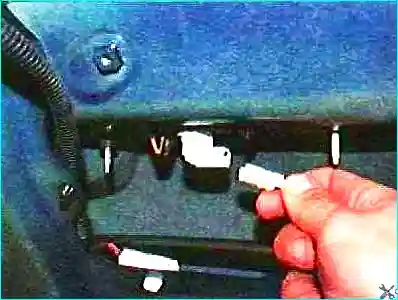

Сжимаем фиксаторы и отсоединяем от заменяемого фонаря колодку проводов
Откручиваем три гайки крепления накладки крышки багажника

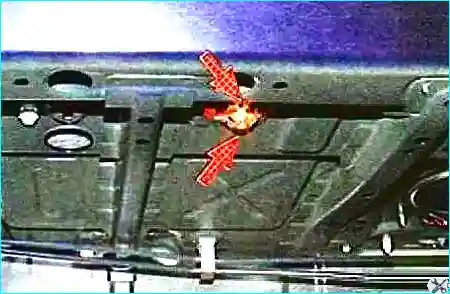

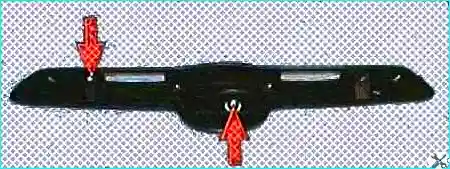

Снимаем накладку, преодолев усилие двух фиксаторов (указано стрелками)

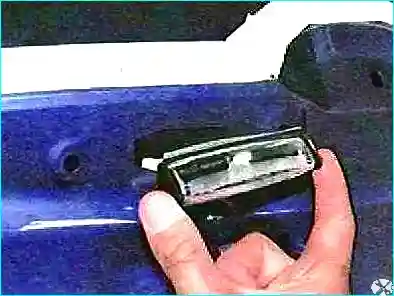

Снимаем фонарь, сдвинув его в отверстии к центру автомобиля
Устанавливаем новый фонарь освещения номерного знака в обратном порядке
Замена плафона освещения мест водителя и переднего пассажира
Для этой работы понадобится съемник для фиксаторов (металлическая пластина шириной не менее 20 мм и толщиной 0,8-1,0 мм)

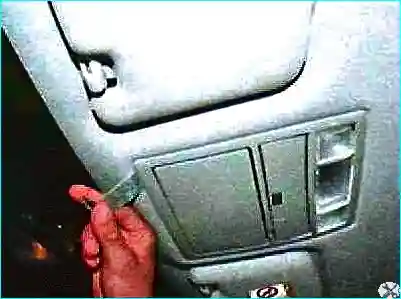

Освобождаем с помощью съемника четыре фиксатора в передней части плафона и отводим корпус плафона в сторону от обивки крыши
Отсоединяем колодки проводов и снимаем плафон
Устанавливаем детали в обратном порядке
Замена плафона общего освещения салона
Поддеваем плоской отверткой и снимаем рассеиватель плафона, преодолев усилие четырех фиксаторов

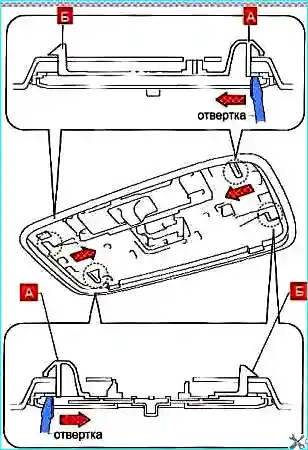

С помощью отвертки освобождаем два фиксатора «А» и извлекаем корпус плафона из отверстия в обивке, выводя из зацепления фиксаторы «Б»
Отсоединяем колодку проводов и снимаем плафон
Устанавливаем детали в обратном порядке
Замена плафона освещения багажника
Освобождаем два фиксатора корпуса плафона
Отсоединяем колодку проводов и снимаем плафон освещения багажника
Устанавливаем плафон освещения багажника в обратном порядке
Замена фонаря подсветки дверного проема

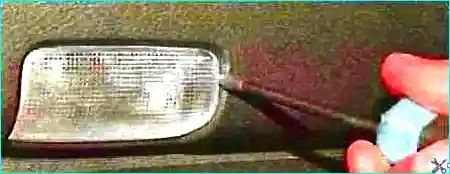

Поддеваем отверткой фонарь подсветки дверного проема и извлекаем его из отверстия в обивке двери
Отсоединяем от фонаря колодку проводов
Устанавливаем фонарь в обратном порядке
