Подготавливаем автомобиль и отключаем минусовую клемму аккумулятора

Замена выключателя «массы»

Замена предохранителей и выключателя массы УАЗ

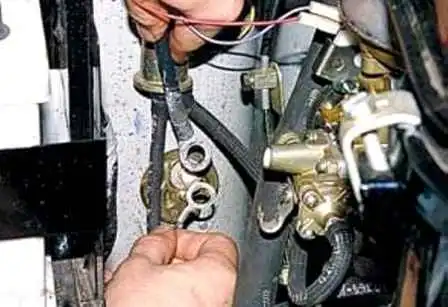

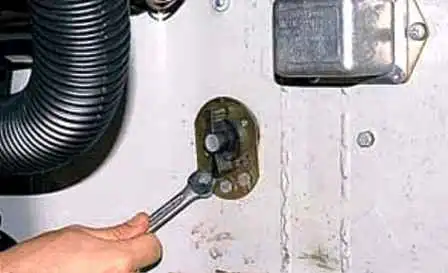

Откручиваем ключом на 17 латунную гайку крепления наконечников проводов к выключателю

Замена предохранителей и выключателя массы УАЗ

Снимаем плоскую, пружинную шайбы и наконечники проводов с выводов выключателя

Замена предохранителей и выключателя массы УАЗ

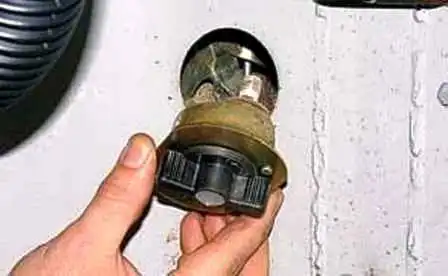

Откручиваем ключом на 10 под панелью приборов справа три болта крепления выключателя и снимаем выключатель

Замена предохранителей и выключателя массы УАЗ

Перед установкой выключателя очищаем от грязи и следов коррозии болты его крепления и резьбовые отверстия

Устанавливаем выключатель в обратном порядке

Замена предохранителей

При срабатывании предохранителя необходимо выяснить причину срабатывания и устранить неисправность.

Тепловой (биметаллический) предохранитель — многоразового использования.

Замена предохранителей и выключателя массы УАЗ

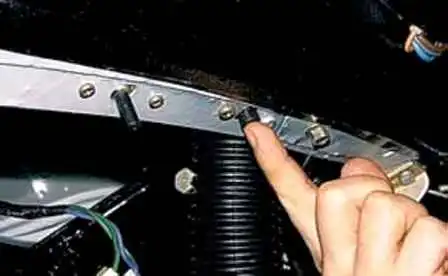

Для включения сработавшего предохранителя нажимаем на его кнопку под панелью приборов со стороны водителя

Для снятия предохранителя отключаем минусовую клемму аккумулятора

Замена предохранителей и выключателя массы УАЗ

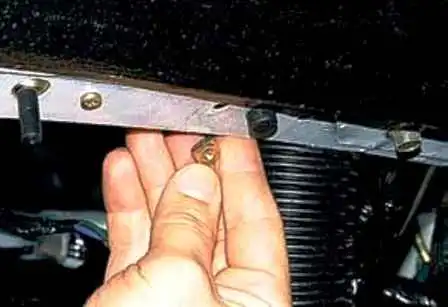

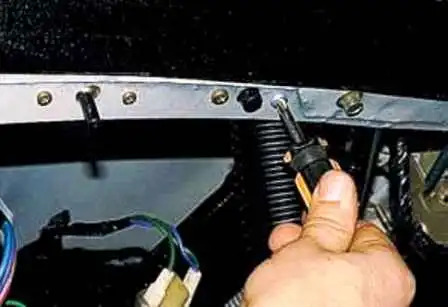

Крестовой отверткой откручиваем два винта и вынимаем две квадратные гайки

Замена предохранителей и выключателя массы УАЗ

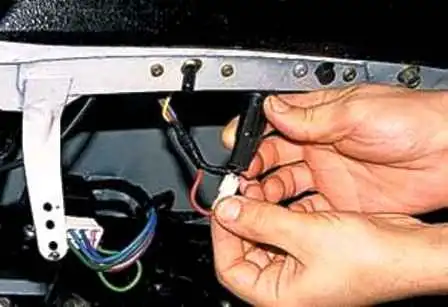

Запоминаем порядок подсоединения проводов к предохранителю

Замена предохранителей и выключателя массы УАЗ

Откручиваем отверткой винты крепления наконечников проводов к выводам предохранителя и снимаем предохранитель

Устанавливаем предохранитель в обратном порядке, придерживая квадратные гайки, чтобы предотвратить их падение

Чтобы заменить плавкие предохранители, отключаем минусовую клемму аккумулятора

Замена предохранителей и выключателя массы УАЗ

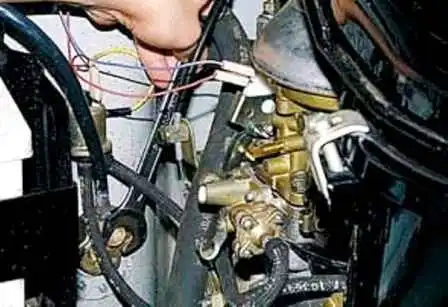

Снимаем крышку блока предохранителей, установленного под капотом на перегородке моторного отсека

Замена предохранителей и выключателя массы УАЗ

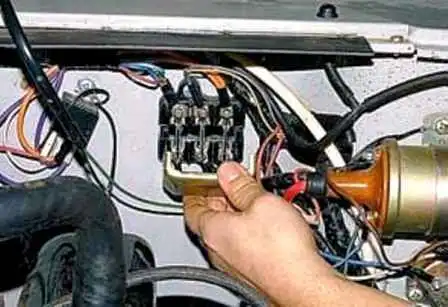

Потянув на себя, вынимаем предохранитель

Замена предохранителей и выключателя массы УАЗ

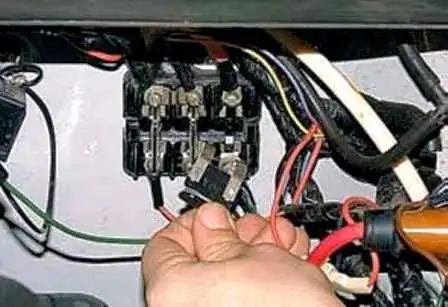

Поворачиваем в сторону пружинные контакты

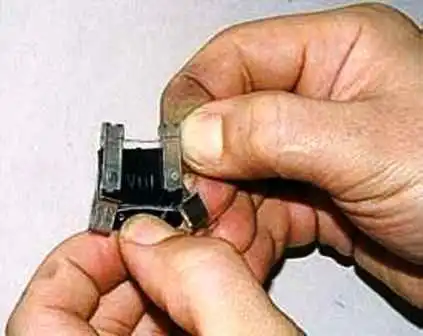

Удаляем остатки перегоревшего плавкого элемента со стоек предохранителя

Замена предохранителей и выключателя массы УАЗ

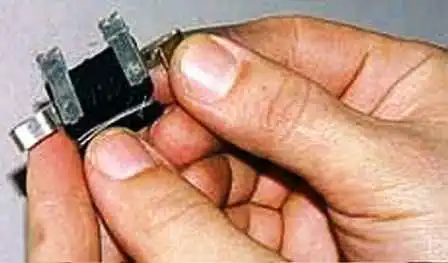

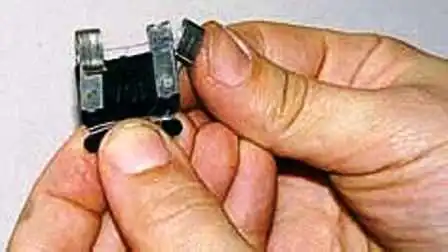

Закрепляем отрезок плавкого элемента, намотав его концы на стойки

Замена предохранителей и выключателя массы УАЗ

Возвращаем контакты на место

Запрещается применять в качестве плавкого элемента проводник увеличенного сечения или увеличивать число ветвей плавкого элемента между стойками.

Запас плавкого элемента намотан на изолятор предохранителя

Устанавливаем предохранитель на место и закрываем крышку блока

Замена предохранителей и выключателя массы УАЗ

Для замены плавкого предохранителя отопителя, вынимаем его корпус из-под панели приборов и отсоединяем один из проводов от предохранителя

Замена предохранителей и выключателя массы УАЗ

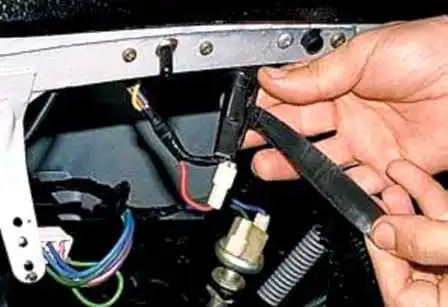

Удаляем изоляционную ленту, крепящую корпус предохранителя к жгуту проводов

Замена предохранителей и выключателя массы УАЗ

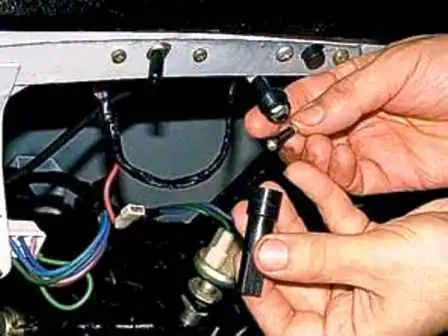

Отвернув крышку корпуса, заменяем неисправный предохранитель

Собираем корпус предохранителя и устанавливаем на место
