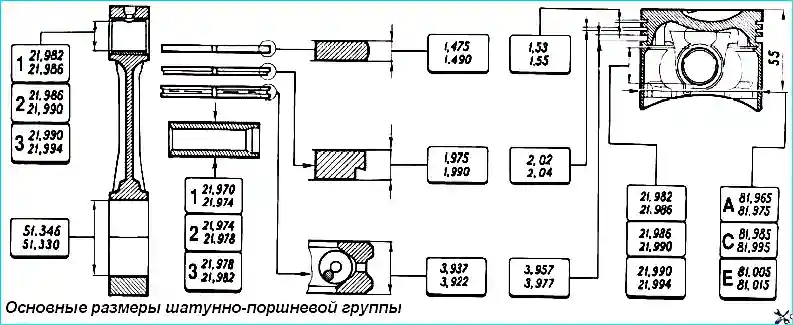

連桿活塞組的主要尺寸見圖 1。
活塞為鋁合金鑄造。製造時嚴格控制活塞質量。
因此組裝引擎時無需按質量挑選同一組的活塞。
按外徑活塞分為五級(A、B、C、D、E),級差 0.01 mm。活塞外表面形狀複雜。高度方向呈桶形,橫截面呈橢圓形。因此測量活塞直徑必須在垂直於活塞銷的平面內,距活塞底部 55 mm 處進行。
按活塞銷孔直徑活塞分為三級(1、2、3),級差 0.004 mm。
活塞直徑級別與活塞銷孔級別刻印在活塞底部。
修理尺寸活塞的外徑加大 0.4 與 0.8 mm。這些活塞底部標有三角形或方形標記。三角形對應外徑加大 0.4 mm,方形對應加大 0.8 mm。
活塞底部箭頭指示活塞裝入汽缸時的正確方向。箭頭應朝向凸輪軸傳動側。
活塞銷為鋼製、空心、浮動式,即在活塞銷座與連桿襯套中自由轉動。活塞銷由兩個鋼製擋圈固定在活塞中。
按外徑活塞銷分為三級,級差 0.004 mm。級別以顏色標記在活塞銷端面:藍色為第一級,綠色為第二級,紅色為第三級。
活塞環由鑄鐵製成。上壓縮環外表面鍍鉻呈桶形。下壓縮環為刮削式。刮油環工作刃口鍍鉻,並帶有擴張螺旋彈簧(擴張器)。
修理尺寸活塞環上標有數字「40」或「80」,對應外徑加大 0.4 或 0.8 mm。
連桿為鋼製、鍛造。連桿與連桿蓋一起加工,因此二者不可互換。為避免組裝時混淆連桿蓋與連桿,其上刻有安裝汽缸編號 6(見圖 2)。組裝時連桿與連桿蓋上的數字應位於同一側。
連桿上頭壓裝有鋼青銅襯套。按此襯套孔徑連桿分為三級,級差 0.004 mm(與活塞相同)。級別編號 5 刻在連桿上頭。
按上、下頭質量連桿分為若干級(見表),以顏色標記在連桿桿身上。引擎上必須安裝同一質量級的連桿。可透過去除連桿頭凸台上的金屬來調整連桿質量,最小尺寸為 16.5 與 35.5 mm(圖 3)。
連桿按上、下頭質量分級
| 連桿頭質量(克) | 級別 | 標記顏色 | |
|---|---|---|---|
| 上頭 | 下頭 | ||
| 186∗2 | 519∗3 | A | 白色 |
| 525∗3 | B | 淺藍色 | |
| 531∗3 | C | 紅色 | |
| 190∗2 | 519∗3 | D | 黑色 |
| 525∗3 | E | 紫色 | |
| 531∗3 | F | 綠色 | |
| 194∗2 | 519∗3 | G | 黃色 |
| 525∗3 | H | 棕色 | |
| 531∗3 | I | 橙色 | |
自 2012 年生產起,連桿頭質量略有變化。
| 連桿頭質量(克) | 級別 | 標記顏色 | |
|---|---|---|---|
| 上頭 | 下頭 | ||
| 186∗2 | 527∗3 | A | 白色 |
| 533∗3 | B | 淺藍色 | |
| 539∗3 | C | 紅色 | |
| 190∗2 | 527∗3 | D | 黑色 |
| 533∗3 | E | 紫色 | |
| 539∗3 | F | 綠色 | |
| 194∗2 | 527∗3 | G | 黃色 |
| 533∗3 | H | 棕色 | |
| 539∗3 | I | 橙色 | |
活塞與汽缸之選配
活塞與汽缸之計算最小間隙(新件)為 0.025—0.045 mm。此間隙為汽缸最小尺寸與活塞最大尺寸之差,透過安裝與汽缸同級的活塞來保證。最大容許間隙(零件磨損時)為 0.15 mm。
若使用過的引擎間隙超過 0.15 mm,則必須重新為汽缸選配活塞,使間隙盡可能接近計算值。
備件供應 A、C、E 級活塞。這足以在引擎維修時為任何汽缸選配活塞,因為活塞與汽缸分級時尺寸略有重疊。例如,B 級和 D 級汽缸可選用 C 級活塞。
拆解與組裝
拆解
- 從活塞中取出活塞銷擋圈,抽出活塞銷,將連桿與活塞分離。
- 拆下活塞環。
連桿螺栓壓裝在連桿中。因此,為不破壞螺栓在連桿中的配合,拆解引擎和連桿活塞組時不得將螺栓從連桿中壓出。
若連桿活塞組某些零件未損壞且磨損輕微,可再次使用。因此拆解時請標記,以便日後用相同零件組裝並裝回原汽缸。
組裝
組裝前為活塞和連桿選配活塞銷。新件的連桿與活塞銷孔級別必須與活塞銷級別相同。對於使用過的零件,為正確配合,塗有機油的活塞銷應能在大拇指輕推下進入活塞或連桿孔(圖 4),且按圖 5 方式握住活塞時不會掉出。
會掉出的活塞銷請更換為下一級的活塞銷。若活塞中曾裝入第三級活塞銷,則更換活塞、活塞銷和連桿。
連桿活塞組按拆解相反順序組裝。安裝活塞銷後,透過活塞銷座孔加機油潤滑。
活塞環按以下順序安裝:
- 用機油潤滑活塞環槽和活塞環。
- 調整活塞環方向,使上壓縮環開口位於與活塞銷軸線成 45° 角處,下壓縮環開口位於與上壓縮環開口軸線約 180° 角處,刮油環開口位於與上壓縮環開口軸線約 90° 角處。
- 下壓縮環的凹槽朝下安裝(見圖 1)。若環上標有「Верх」或「TOP」,則標記朝上(朝活塞底部)安裝。
- 安裝刮油環前,檢查彈簧擴張器接頭位於環開口相反側。
連桿活塞組的拆解與組裝可在此查看。
技術狀況檢查
- 清除活塞積碳,清除活塞與連桿潤滑油道中的所有沉積物。
- 仔細檢查零件。活塞、活塞環、活塞銷、連桿及其連桿蓋上不允許有任何性質的裂紋。
- 若軸瓦工作表面有深刮痕,請更換新軸瓦。
如圖 6 所示,將環插入相應環槽,用厚薄規檢查活塞環與環槽之間隙。
新件計算間隙(取至 0.01 mm)為:
- 上壓縮環 — 0.04—0.07 mm;
- 下壓縮環 — 0.03—0.06 mm;
- 刮油環 — 0.02—0.05 mm。
磨損時最大容許間隙為 0.15 mm。
將環插入孔徑等於環標稱直徑(公差 0.003 mm)的校準規(圖 7),用厚薄規檢查活塞環開口間隙。對於直徑 82 mm 的標準尺寸環,可使用 67.8125.9502 校準規。
所有新環的間隙應在 0.25—0.45 mm 範圍內。磨損時最大容許間隙為 1 mm。
