Retiramos las luces del coche para su sustitución y para acceder a otras piezas y conjuntos
Extracción e instalación de la luz trasera
La luz trasera consta de dos partes, una de las cuales se fija en la carrocería y la segunda en la tapa del maletero
Preparamos el coche y desconectamos el terminal negativo de la batería
Apertura de la tapa del maletero
Tire de la manija de la cubierta del maletero y retire la cubierta
Quitar la solapa del tapizado del maletero
A través del agujero del tapizado del lateral del maletero, desenroscar las tres tuercas que sujetan la lámpara

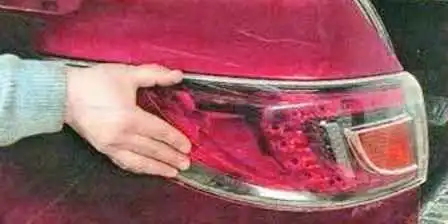

Retrocedemos la lámpara, desenganchando el pestillo del soporte del cuerpo

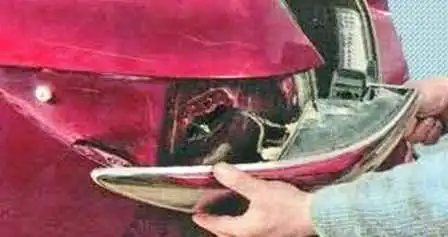

Retira la linterna del cuerpo y despliégala

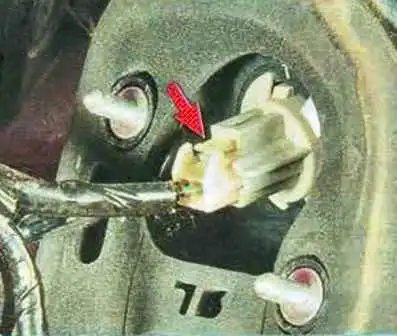

Presionamos el bloqueo del bloque de cables y desconectamos el bloque del conector de los leds de freno y luces de posición

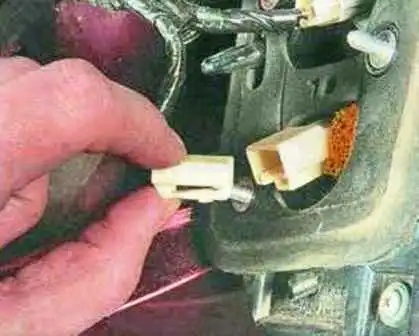

Del mismo modo, desconecte el bloque de cables del portalámparas de la luz direccional y retire la luz
Instala la linterna en orden inverso
Sustitución de la luz de la tapa del maletero
Apertura de la tapa del maletero

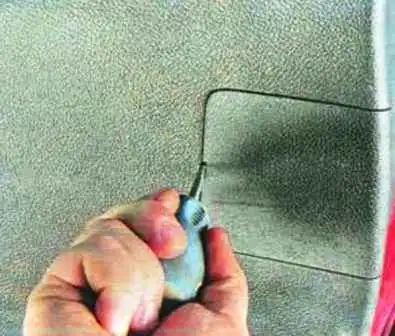

Haz palanca en la tapa de la escotilla del portón trasero con un destornillador y quita la tapa

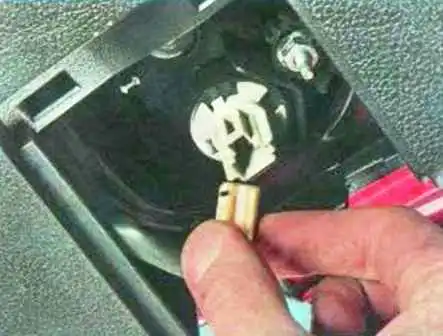

Apriete el retén del bloque de cables y desconecte el bloque del portalámparas de la luz de marcha atrás (luz antiniebla)

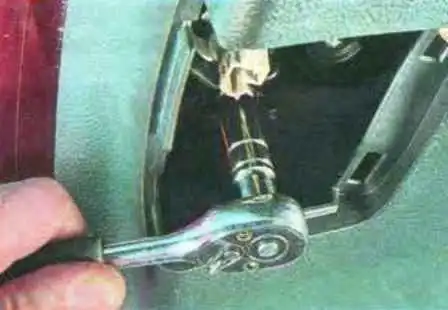

Desatornillamos las dos tuercas que sujetan la lámpara a la tapa del maletero

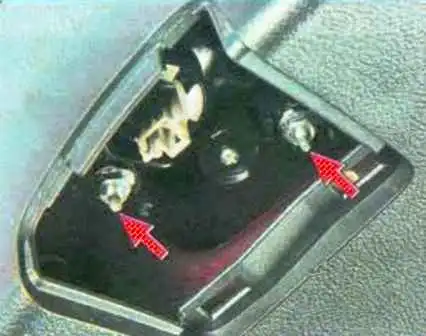

Las flechas muestran las tuercas que sujetan la lámpara a la tapa del maletero

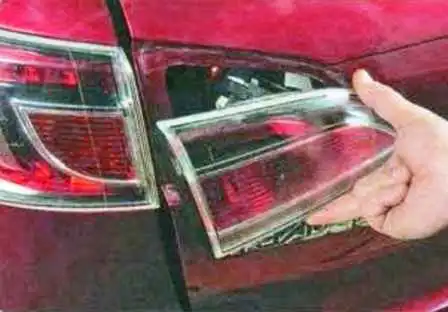

Retire la linterna, quitando los pestillos en su borde para que no encajen con la abertura en la tapa

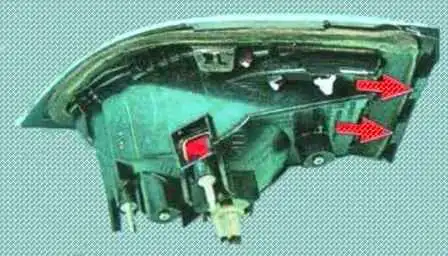

La ubicación de los pestillos se muestra mediante flechas
Instale la luz trasera en la tapa del maletero en orden inverso
Reemplazo de la lámpara de señal de giro lateral (repetidor de señal de giro)
Desconecte el terminal negativo de la batería

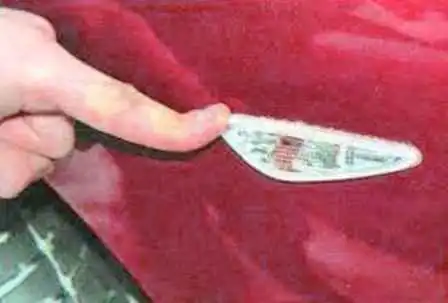

Mueva la capota hacia atrás y, venciendo la resistencia del resorte de retención, retírela del orificio en el ala

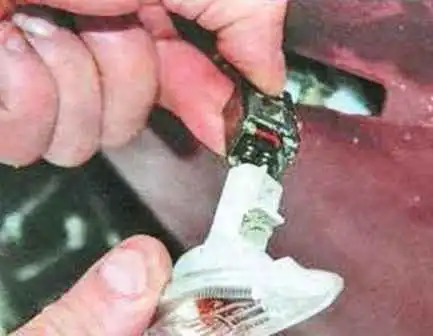

Presione el bloqueo del bloque de cables y desconecte el bloque de los terminales de la lámpara
Instalar el repetidor en orden inverso
Sustitución de luces de matrícula

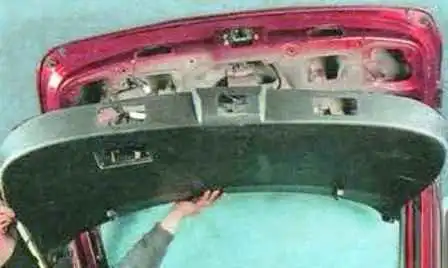

Quitar el revestimiento del portón trasero

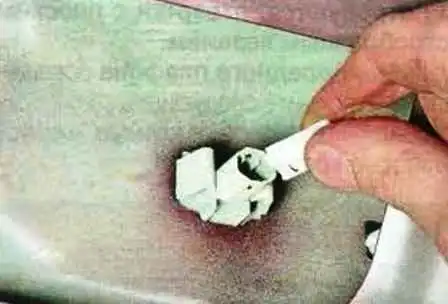

Presione el bloqueo del bloque de cables de la luz de la matrícula y desconecte el bloque de los cables de la lámpara

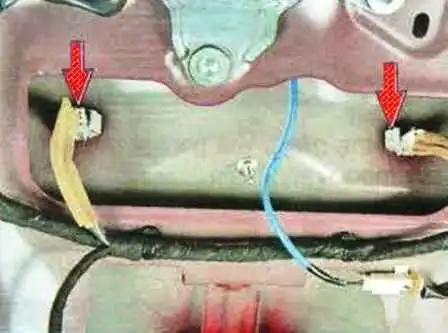

Las flechas muestran los soportes para las luces de matrícula debajo del revestimiento del portón trasero

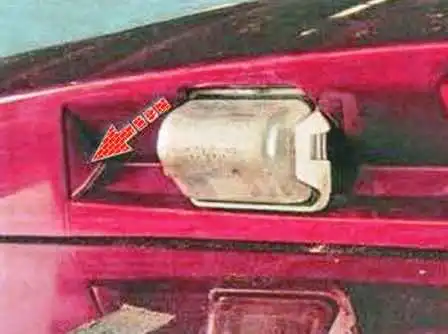

Apriete los pestillos de la linterna, empuje el eje de la linterna en el orificio del panel del portón trasero
Retire la linterna del portalámparas en el revestimiento del portón trasero
Instala la linterna en orden inverso
