Разборку и сборку деталей двери багажника производим при ремонте и замене самой двери.
Газовые упоры двери багажного отделения – замена
Дверь багажника в открытом положении поддерживается двумя газовыми упорами. Если для поднятия двери приходится прикладывать чрезмерное усилие или если дверь не удерживается в открытом положении, то упоры необходимо заменить
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы
- 2. Подставляем под дверь подходящий упор

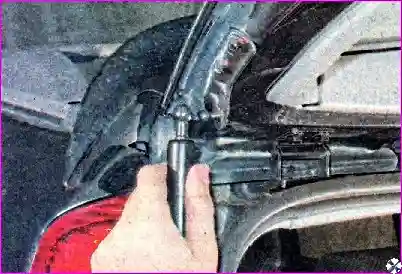

- 3. Тонкой шлицевой отверткой поддеваем фиксатор и снимаем его с верхнего наконечника газового упора
4. Снимаем наконечник с шарового пальца

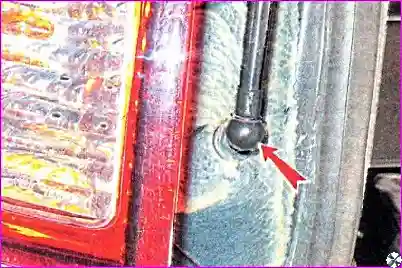

5. Аналогично снимаем нижний наконечник с шарового пальца
Устанавливаем упор двери в обратном порядке. При необходимости заменяем также второй упор
Обивка двери багажного отделения – снятие и установка
Перед началом двери необходимо приобрести несколько запасных держателей обивки двери, так как в процессе демонтажа они часто ломаются.
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы

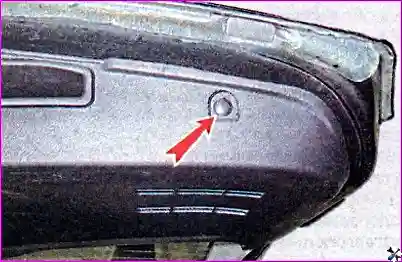

- 2. Отсоединяем держатель обивки с правой стороны и два держателя с левой стороны

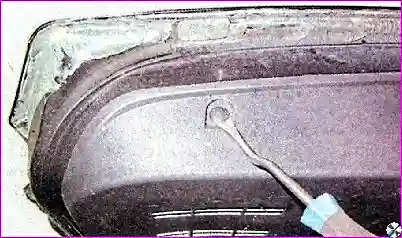

Для снятия держателей удобно использовать специальный съемник

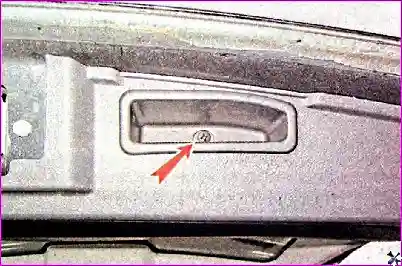

3. Крестовой отверткой откручиваем винт крепления внутренней ручки двери багажного отделения
4. Снимаем ручку
5. Поддеваем обивку по всему периметру до выхода всех ее держателей из панели двери
6. Снимаем обивку
- 7. Сломанные и поврежденные держатели заменяем
- 8. При установке обивки прижимаем ее к панели двери, чтобы держатели зафиксировались в отверстиях
Дальнейшую сборку проводим в обратном порядке
Замок двери багажного отделения – замена
Замок подлежит замене при поломке его механической или электрической части
Для продления срока службы замка, следует периодически смазывать его механизм
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы
- 2. Снимаем обивку двери багажного отделения
- 3. С помощью плоскогубцев, отсоединяем держатель колодки жгута проводов от панели двери и, нажимая фиксатор, разъединяем колодку

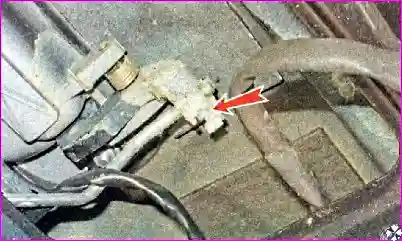

4. Отсоединяем тягу выключателя замка двери багажного отделения, для этого поворачиваем фиксатор и извлекаем тягу
5. Разъединяем фиксатор и отсоединяем тягу замка от наружной ручки открывания двери

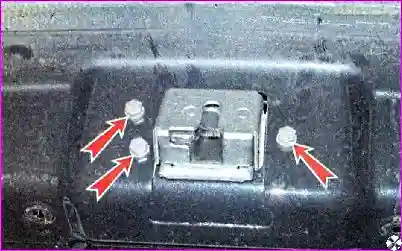

6. Ключом на 10 мм откручиваем три болта крепления замка к двери
7. Проталкиваем замок внутрь двери и извлекаем его наружу
Перед установкой замка необходимо смазать механизм замка пластичной смазкой и нанести на винты крепления фиксатор резьбы
Устанавливаем замок в обратной последовательности
После установки замка проверяем легкость и плотность закрывания двери. При необходимости регулируем фиксатор замка.
Выключатель замка двери багажного отделения – замена
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы

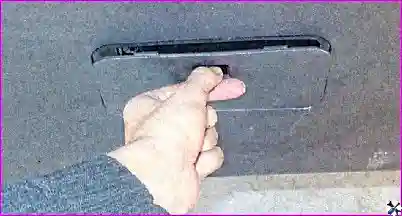

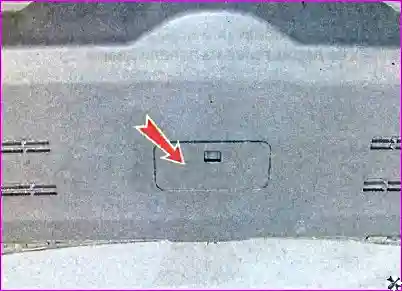

- 2. В центральной части обивки двери багажника расположен лючок для доступа к механизму наружной ручки открывания двери. Для доступа нажимаем фиксатор и снимаем крышку лючка
3. Отсоединяем от ручки тягу замка

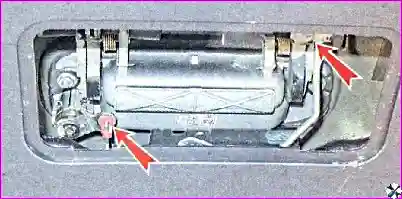

4. Ключом на 10 мм откручиваем два болта крепления ручки к панели двери (для наглядности показано со снятой обивкой багажника)
5. Снимаем ручку в сборе с выключателем (личинкой) замка

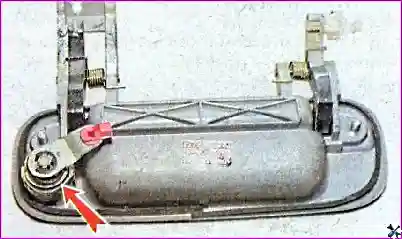

6. Выключатель (личинка) замка закреплен на корпусе наружной ручки стопорным кольцом

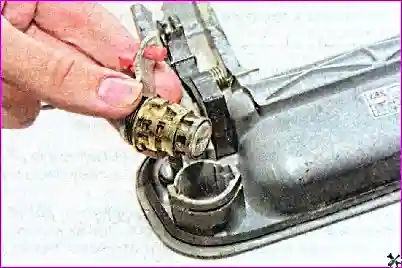

7. С помощью тонкой шлицевой отвертки снимаем кольцо и извлекаем выключатель (личинку) замка.
Устанавливаем детали в обратном порядке
Крышка люка заливной горловины топливного бака – снятие и установка
Последовательность выполнения
- 1. Подготавливаем автомобиль для работы
- 2. Крестовой отверткой откручиваем два винта крепления и снимаем крышку
Устанавливаем снятые детали в обратном порядке.
