Фонари и лампы снимаем для замены или для ремонта
Задний фонарь – снятие, замена ламп и установка
Подготавливаем автомобиль для технического обслуживания
Секции заднего фонаря снимаются по отдельности

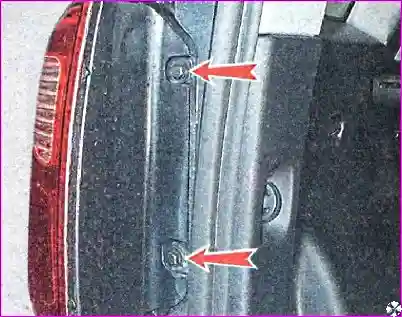

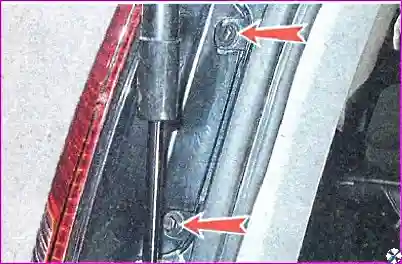

Ключом на 10 мм откручиваем два болта крепления верхней и нижней секции

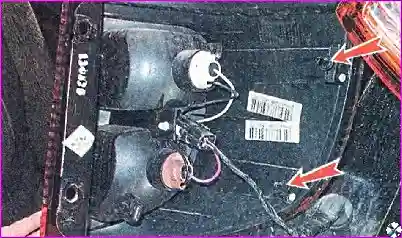

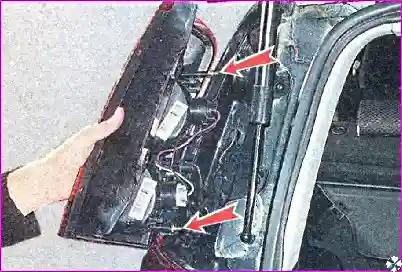

Отводим верхнюю секцию назад. Нижнюю секцию отводим в сторону, выводя из отверстия кузова по два упора

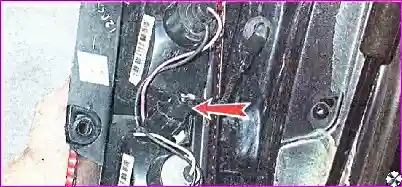

Для снятия освобождаем фиксатор и отсоединяем от фонаря колодку жгута проводов

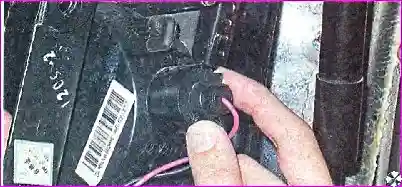

Поворачиваем против часовой стрелки, извлекаем патрон с лампой из фонаря

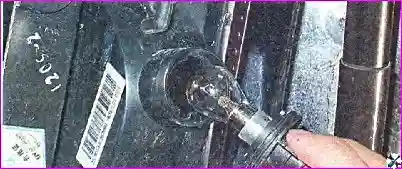

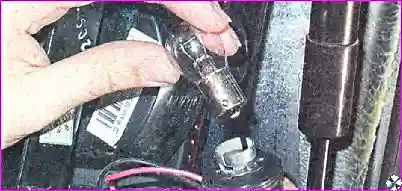

Нажав, поворачиваем против часовой стрелки и снимаем неисправную лампу
Устанавливаем лампу и секции фонаря в обратной последовательности

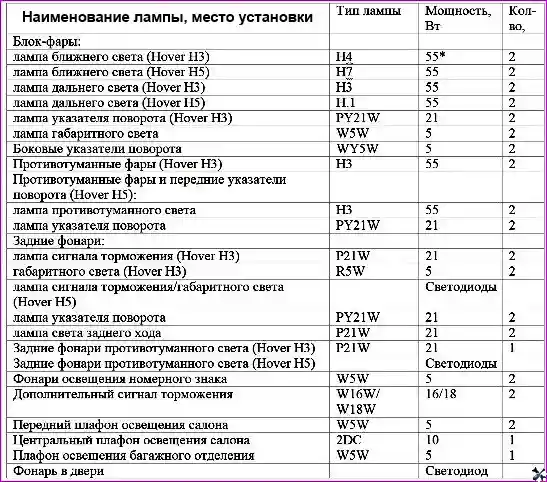

Таблица. Лампы, применяемые на автомобиле
Дополнительный фонарь сигнала торможения – замена
Подготавливаем автомобиль

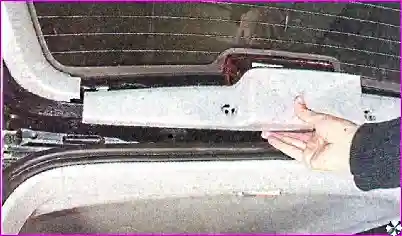

Снимаем верхнюю обивку двери багажного отделения

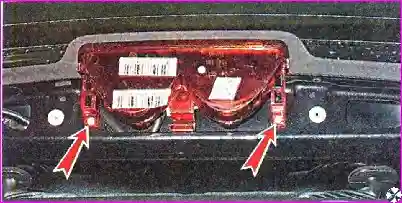

Крестовой отверткой откручиваем два винта крепления

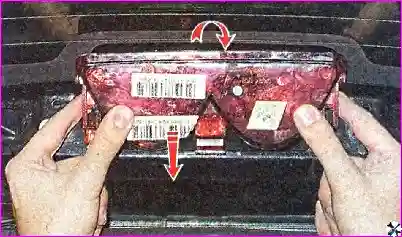

Сдвигаем корпус фонаря вниз и выводим из зацепления с дверью его верхние упоры

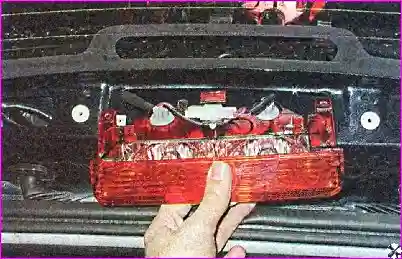

Извлекаем фонарь из отверстия

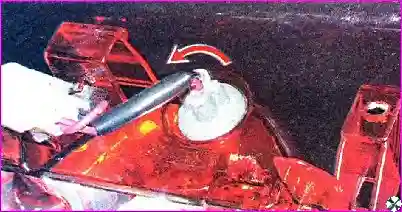

Поворачиваем против часовой стрелки и вынимаем патрон лампы из фонаря

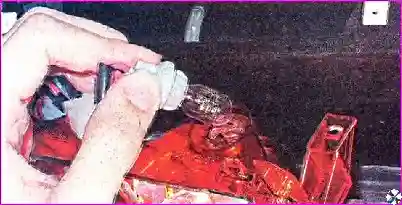

Потянув, извлекаем лампу. Устанавливаем лампу и фонарь в обратном порядке
Задний фонарь противотуманного света – снятие, замена лампы и установка
Подготавливаем автомобиль

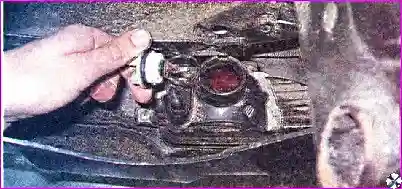

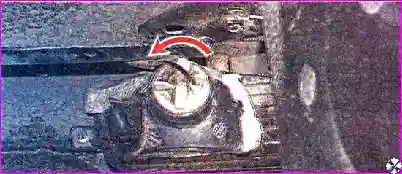

Поворачиваем патрон против часовой стрелки и извлекаем патрон из фонаря
Нажав, поворачиваем против часовой стрелки и вынимаем лампу из патрона

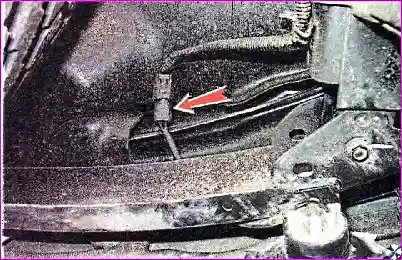

Для снятия фонаря отсоединяем колодку жгута проводов

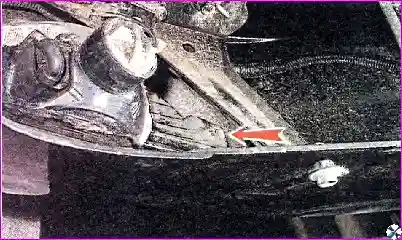

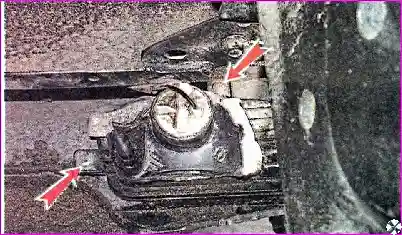

Крестовой отверткой откручиваем два винта верхнего и внутреннего крепления фонаря
Снимаем фонарь
Устанавливаем детали в обратном порядке
Фонарь освещения номерного знака – снятие замена лампы и установка
Подготавливаем автомобиль

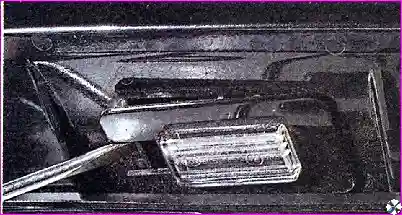

Тонкой шлицевой отверткой отжимаем фиксатор и извлекаем фонарь из двери

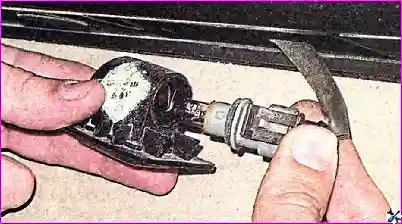

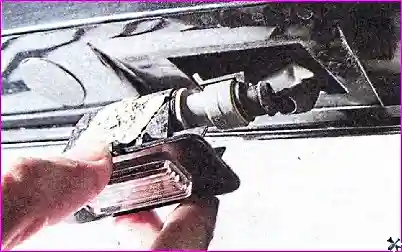

Поворачиваем против часовой стрелки и отсоединяем патрон от фонаря

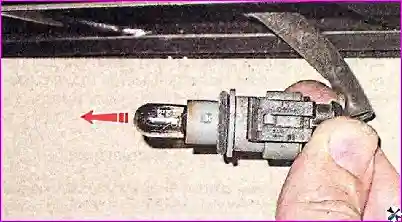

Потянув, извлекаем лампу из патрона
Устанавливаем фонарь в обратной последовательности
Плафоны освещения салона – замена ламп
Передний плафон
Подготавливаем автомобиль

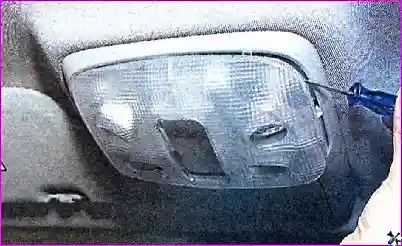

Поддеваем тонкой шлицевой отверткой и снимаем рассеиватель плафона

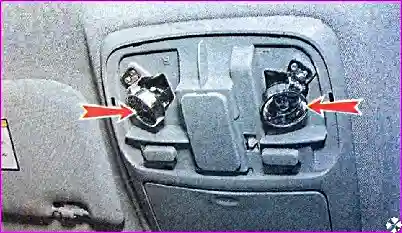

В переднем плафоне потянув, вынимаем перегоревшую лампу
Устанавливаем детали в обратной последовательности
Центральный плафон

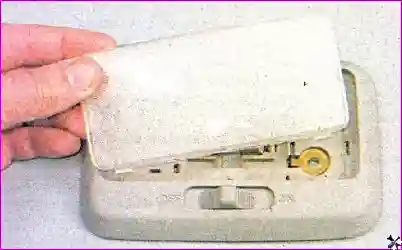

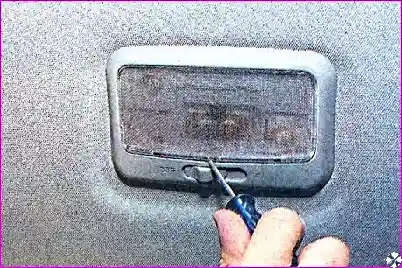

Поддеваем тонкой шлицевой отверткой и снимаем рассеиватель плафона

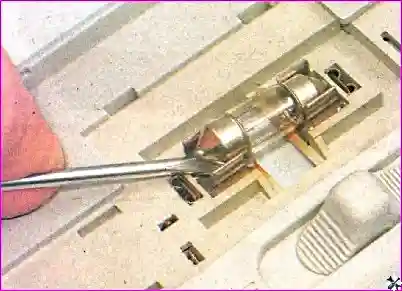

Поддев отверткой, извлекаем лампу из пружинных контактов
Устанавливаем детали в обратной последовательности, фиксируя лампу в контактах
Плафон освещения багажного отделения – замена лампы

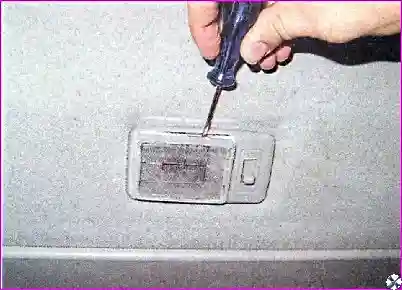

Поддеваем тонкой шлицевой отверткой и снимаем рассеиватель плафона

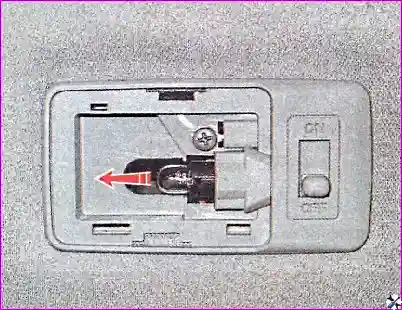

Потянув, извлекаем лампу
Устанавливаем детали в обратной последовательности
