На автомобиле установлено два звуковых сигнала. Если уменьшилась громкость или изменилась тональность звукового сигнала, нет необходимости проверять их электрические цепи
В этом случае, скорее всего, неисправен один звуковой сигнал: грязь и реагенты с дороги вывели его из строя. Чтобы разобраться, который из них неисправен, придется отключать их по одному, отсоединяя от них колодки жгута проводов (см. ниже).
Для выполнения работы потребуются два отрезка провода длиной около полуметра (один с врезанным предохранителем на 10 А) и мультиметр,
Работу выполняем с помощником.
Последовательность выполнения
Подготавливаем автомобиль к выполнению работы

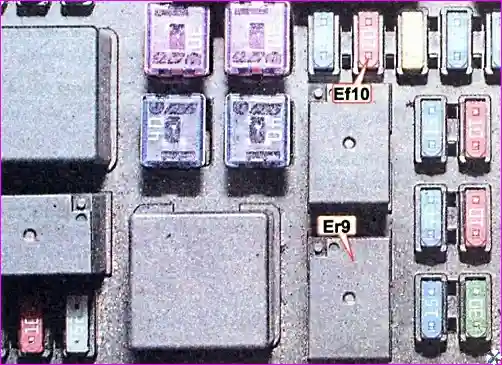

Проверяем исправность предохранителя Ef10-А и реле Ег9 в блоке предохранителей и реле в моторном отсеке (см. "Блок предохранителей и реле").
Неисправное реле или перегоревший предохранитель заменяем. Если предохранитель перегорает снова, ищем короткое замыкание в электрической цепи.
Если предохранитель и реле исправны, снимаем решетку радиатора (см. "Передний бампер — снятие и установка").

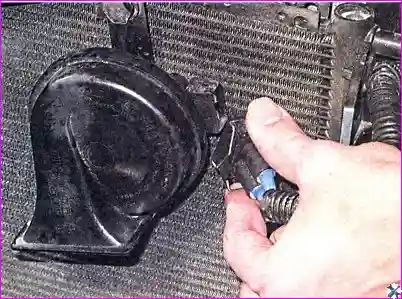

Нажимаем фиксатор и отсоединяем колодку провода от вывода звукового сигнала.
Проверяем разъем на наличие грязи и окислов. При необходимости обрабатываем его средством для очистки и защиты электрических контактов.
Подсоединяем к выводам колодки жгута проводов звукового сигнала щупы мультиметра, включенного в режим вольтметра и замеряем напряжение при нажатом выключателе звукового сигнала. Мультиметр должен показывать напряжение аккумуляторной батареи
Если напряжение отсутствует, проверяем соединение вывода 1 (черный провод) с "массой" и поступление напряжение на вывод 2 (оранжево-синий провод) при нажатом выключателе звукового сигнала.
Для проверки звукового сигнала на наличие короткого замыкания, один его вывод соединяем с "массой", второй отрезком провода с врезанным в него предохранителем на 10-А кратковременно соединяем с положительным выводом аккумуляторной батареи. Если предохранитель перегорит, в звуковом сигнале короткое замыкание, и его необходимо заменить. Если он работает тихо, его также необходимо заменить.

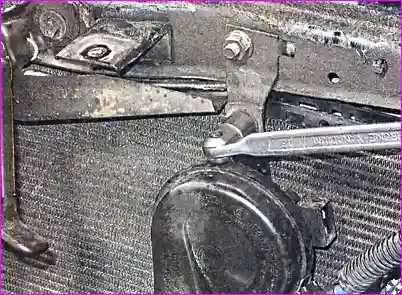

Ключом на 13 мм отворачиваем болт крепления звукового сигнала и снимаем его.

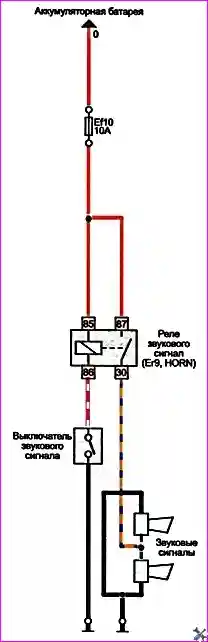

Схема подключения звуковых сигналов
Устанавливаем детали в обратной последовательности. После установки звукового сигнала и подсоединения к нему колодок жгута проводов проверяем его работоспособность.
