Лампу и фару противотуманной фары заменяем при неисправности
Противотуманная фара – замена лампы
Подготавливаем автомобиль и устанавливаем его на смотровую канаву или подъемник
Снимаем переднее колесо со стороны заменяемой детали
Отсоединяем подкрылок переднего крыла от бампера
Поворачиваем против часовой стрелки и снимаем крышку

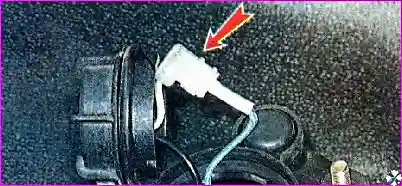

Нажимаем фиксатор и отсоединяем колодку провода лампы
Выводим пружинный держатель из фиксаторов

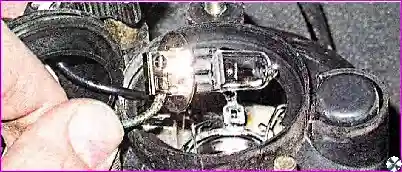

Извлекаем лампу
Устанавливаем новую лампу и детали в обратном порядке
Применяемая лампа противотуманного света: H3, 55 Вт
Противотуманная фара – снятие и установка
Подготавливаем автомобиль и устанавливаем его на подъемник
Отсоединяем подкрылок переднего крыла от бампера

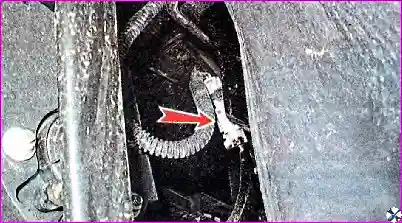

Нажимаем фиксатор и разъединяем колодку жгута проводов противотуманной фары
Ключом на 10 мм откручиваем три гайки крепления

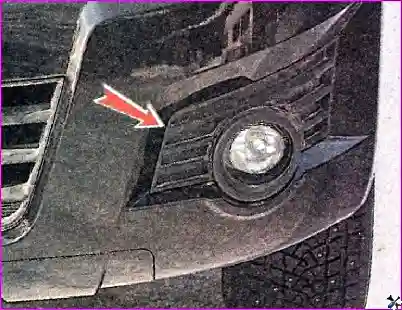

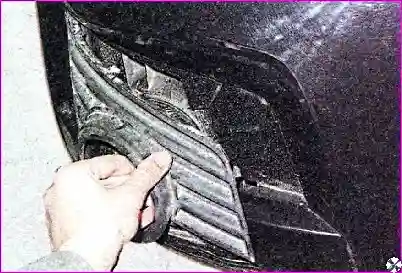

С наружной стороны поддеваем и снимаем накладку бампера
Снимаем противотуманную фару
Устанавливаем фару и детали в обратной последовательности
Регулировка противотуманной фары
Потребуется горизонтальная площадка рядом с ровной вертикальной поверхностью или лист фанеры (плотного картона) размером около 2х1 м, рулетка длиной 10 м, лист картона (чтобы прикрыть одну фару), а также помощник или груз весом около 75 кг.
Последовательность выполнения
Подготавливаем автомобиль
При необходимости отмываем и протираем фары
Устанавливаем полностью заправленный автомобиль на ровной горизонтальной площадке перпендикулярно к выбранной вертикальной поверхности, так чтобы расстояние от нее до центра фары было 5 м. Можно установить перед автомобилем лист фанеры размером 2х1 м при соблюдении тех же условий
Проверяем давление в шинах, при необходимости доводим давление до нормы
Помощник усаживается на сиденье водителя (или укладываем груз), после чего энергично качаем автомобиль для самоустановки подвески

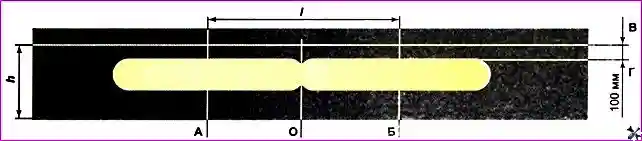

Размечаем экран согласно рисунку
Включаем противотуманные фары и закрываем одну листом картона
Вращаем винт другой фары, перемещая ее свет в вертикальной плоскости, и подводим его верхнюю горизонтальную границу к линии (Г)
Аналогично проверяем и при необходимости регулируем другую противотуманную фару
Если отрегулировать направление света не удается, проверьте установку фары и лампы, а может быть и бампера. Возможно неисправность самой противотуманной фары, в таком случае замените ее.
Электрокорректор фар – проверка и замена блока управления
Блок управления электрокорректором фар выполнен в сборе с выключателем противотуманных фар и регулятором освещенности приборов и в случае неисправности заменяется в сборе.
Для выполнения работы нужен мультиметр
Последовательность выполнения
Подготавливаем автомобиль

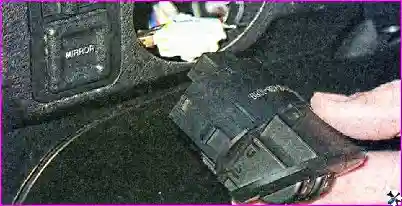

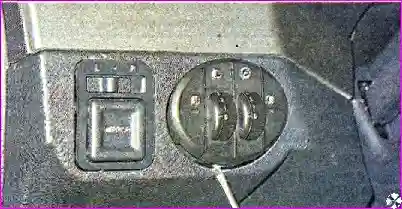

Тонкой отверткой поддеваем блок управления и извлекаем его из панели приборов, отсоединяем колодку жгута проводов

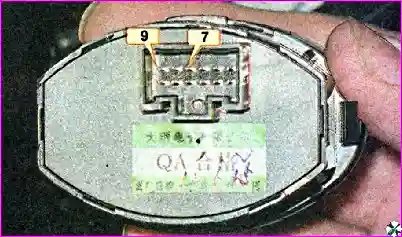

Мультиметром в режиме омметра замеряем сопротивление между выводами 7 и 9 блока управления при различных положениях регулятора и сравниваем полученные значения с приведенными в таблице
Таблица
Положение регулятора – сопротивление между выводами 7 и 9:
- 0 – 1420 Ом;
- 1 – 1320 Ом;
- 2 – 1220 Ом;
- 3 – 1120 Ом;
- 4 – 1020 Ом
При наличии расхождений заменяем блок управления
