Панель приборов снимаем для подхода и ремонта отопителя и для ремонта деталей и узлов за панелью приборов

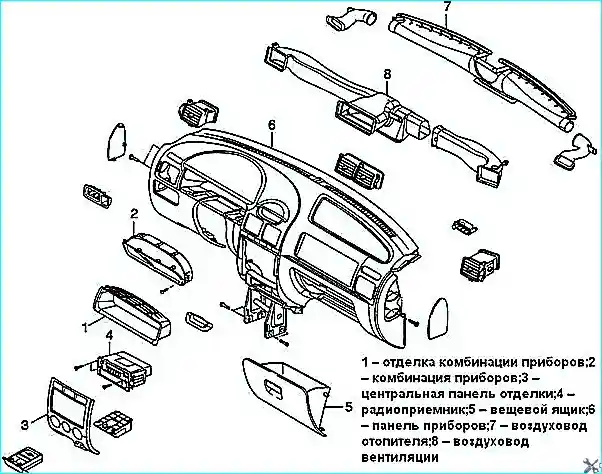

Рис. 1. Панель приборов: 1 - отделка комбинации приборов; 2 - комбинация приборов; 3 - центральная панель отделок; 4 - радиоприемник; 5 - вещевой ящик; 6 - панель приборов; 7 - воздуховод отопителя; 8 - воздуховод вентиляции
Снятие
Снимите центральную консоль.
Снимите подушку безопасности водителя.
Снимите рулевое колесо, переключатель сигнала поворота и верхний и нижний кожухи рулевой колонки.
Выверните два болта с обеих сторон рулевой колонки, которые соединяют панель приборов и рулевую колонку. Опустите рулевую колонку вниз.
Отверните гайку крепления ручки открытия замка капота и отсоедините ручку от троса открытия замка капота.
Снимите комбинацию приборов в следующем порядке:
- – выверните три винта и снимите отделку комбинации приборов;
- – выверните четыре болта крепления комбинации приборов;
- – отсоедините электрический разъем от задней части комбинации приборов.
Снимите центральную панель отделки и панель управления отоплением и вентиляцией.
Снимите радиоприемник в следующем порядке:
- – выверните четыре винта крепления радиоприемника;
- – отсоедините электрический разъем от задней части радиоприемника;
- – отсоедините провод антенны от задней части радиоприемника;
- – снимите радиоприемник.
Снимите вещевой ящик.
Выверните четыре болта и снимите крышку с левой/ правой стороны Т-образного соединителя
Выверните четыре болта крепления основания панели приборов
Отсоедините все разъемы, соединяющие панель приборов и жгут проводов автомобиля
Снимите панель приборов
Установка
Установите панель приборов в автомобиль.
Перед установкой панели приборов убедитесь, что рулевая колонка установлена правильно через Т–образную тягу со жгутом проводов.
В противном случае рулевая колонка не может быть правильно установлена.
Подсоедините разъемы жгута проводов и панели приборов.
Вверните четыре болта крепления левой/ правой стороны основания панели приборов.
Момент затяжки: 18–25 Нм
Вверните четыре болта крепления левой/ правой стороны Т-образного соединителя.
Момент затяжки: 18–25 Нм
Установите вещевой ящик.
Установите радиоприемник в следующем порядке:
- – подсоедините провод антенны к задней части радиоприемника;
- – подсоедините электрический разъем к задней части радиоприемника;
- – вверните четыре винта крепления радиоприемника.
Установите центральную панель отделки и панель управления отоплением и вентиляцией
Установите комбинацию приборов в следующем порядке:
- – подсоедините электрический разъем к задней части комбинации приборов;
- – вверните четыре болта крепления комбинации приборов;
- – вверните три винта крепления отделки комбинации приборов.
Установите ручку открытия замка капота.
Вверните два болта с обеих сторон рулевой колонки, которые соединяют панель приборов и рулевую колонку.
Момент затяжки: 18–26 Нм
Установите рулевое колесо, переключатель сигнала поворота и верхний и нижний кожухи рулевой колонки.
Установите подушку безопасности водителя.
Установите центральную консоль.
Подсоедините провод к отрицательной клемме аккумуляторной батареи.
