Renault Duster дроссель жинағын қалай алып тастауға болады

8 кілт, TorxT-25, TorxE8 басы, жалпақ бұрауыш қажет.

Теріс батарея терминалын ажыратыңыз

Renault Duster дроссель жинағын қалай алып тастауға болады

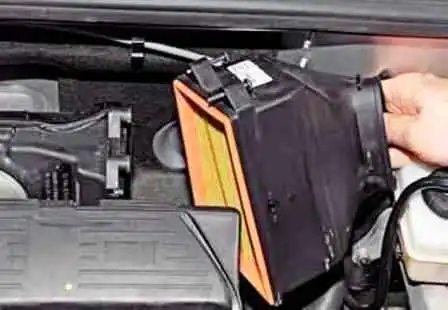

Ауа сүзгісі корпусының қақпағын алыңыз

Renault Duster дроссель жинағын қалай алып тастауға болады

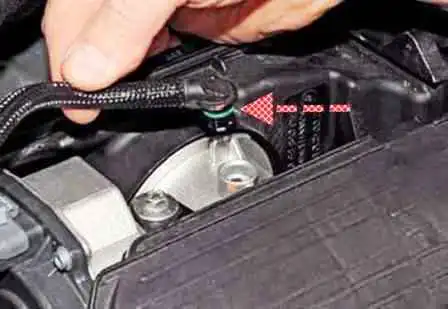

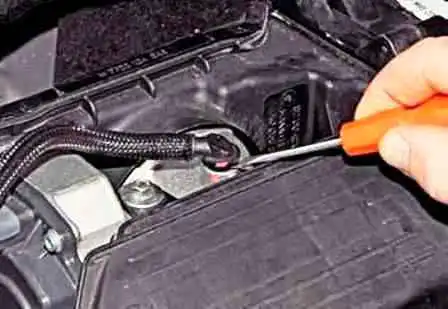

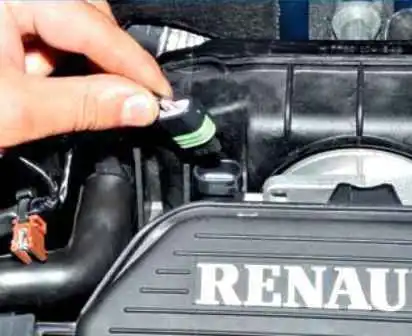

Жалпақ бұрауышты пайдаланып, дроссель жинағына отын буын беру үшін түтіктің ұшын тартыңыз

Біз түтіктің ұшын дроссель корпусындағы тесіктен шығарамыз.

Renault Duster дроссель жинағын қалай алып тастауға болады

Қосылым резеңке сақинамен тығыздалған

K4M қозғалтқышында:

Renault Duster дроссель жинағын қалай алып тастауға болады

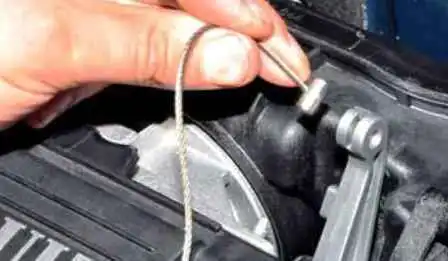

Дроссель кабелінің ұшын рычагтан ажыратыңыз

Renault Duster дроссель жинағын қалай алып тастауға болады

Сымдарды дроссель күйінің сенсорының қосқышынан ажыратыңыз.

Renault Duster дроссель жинағын қалай алып тастауға болады

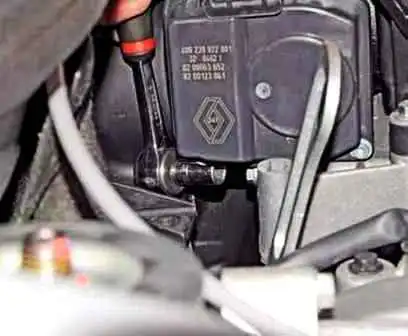

8 басы бар дроссель жинағын қабылдағышқа бекітетін екі болтты бұрап алыңыз

Renault Duster дроссель жинағын қалай алып тастауға болады

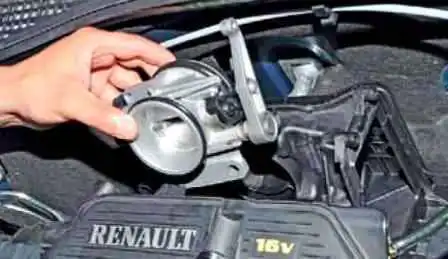

Біз тығыздағыш сақинаның кедергісін жеңе отырып, дроссель жинағын алып тастаймыз

Renault Duster дроссель жинағын қалай алып тастауға болады

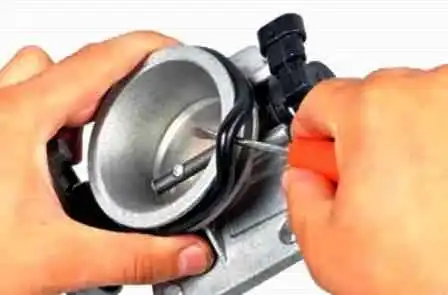

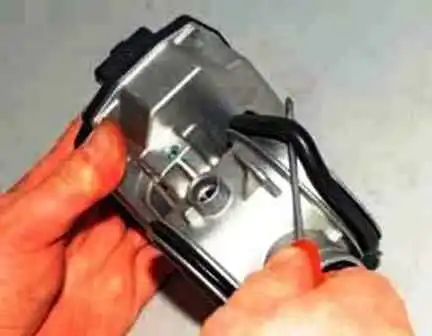

Бұрауышты пайдаланып, резеңке сақинаны шешіп алыңыз және оны жинақтың саптамасының ойығынан алыңыз.

Renault Duster дроссель жинағын қалай алып тастауға болады

Біз сондай-ақ резеңке тығыздағыш сақинаны жинақтың басқа салалық құбырынан шығарамыз

F4R қозғалтқышында:

Renault Duster дроссель жинағын қалай алып тастауға болады

Қозғалтқышты басқару жүйесінің сымдар блогының ысырмасының құлыптау элементін басамыз

Renault Duster дроссель жинағын қалай алып тастауға болады

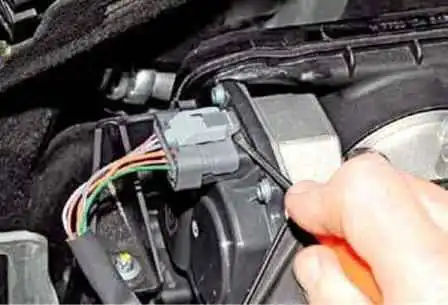

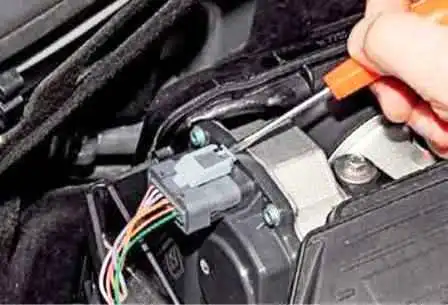

Тегіс бұрауышпен сым сымының бекіткішін шығарыңыз.

Renault Duster дроссель жинағын қалай алып тастауға болады

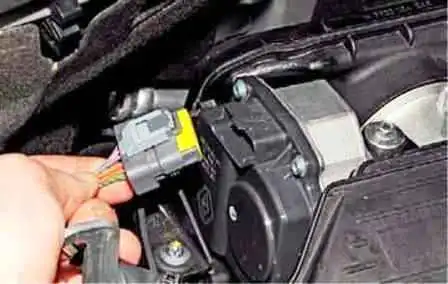

Біз блокты дроссель жинағының басқару блогының қосқышынан ажыратамыз

Renault Duster дроссель жинағын қалай алып тастауға болады

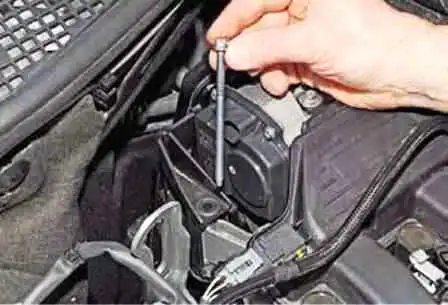

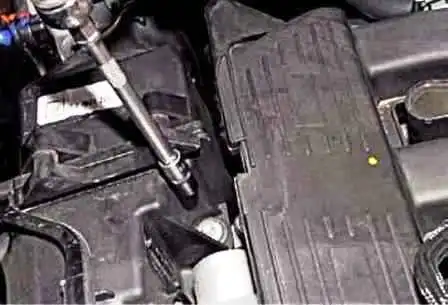

Ұзартқышы бар E-8 басын пайдаланып, ауа сүзгісінің корпусының оң жақ бекіткішінің бұрандасын цилиндр басының қақпағына бұрап алыңыз.

Renault Duster дроссель жинағын қалай алып тастауға болады

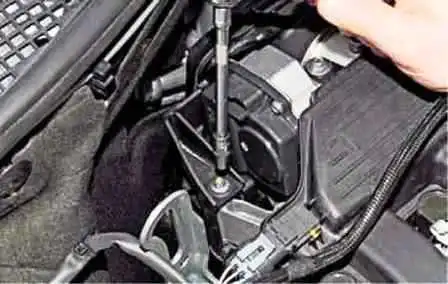

Сол жақ бұранданы босатыңыз

Renault Duster дроссель жинағын қалай алып тастауға болады

Біз бұрандаларды ауа сүзгісінің корпусындағы және цилиндр басы қақпағындағы тесіктерден шығарамыз

Renault Duster дроссель жинағын қалай алып тастауға болады

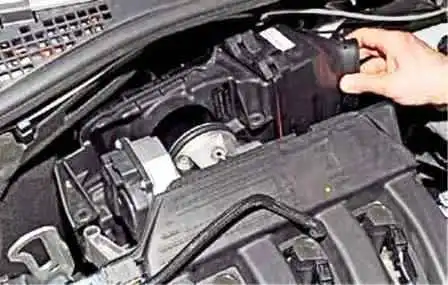

Біз ауа сүзгісінің корпусын жинақтың саптамасынан ауыстырып, оны қалқан мен коллектордың арасына орналастырамыз.

Renault Duster дроссель жинағын қалай алып тастауға болады

Басы 8 болса, қабылдағышты дроссель жинағына бекітетін болтты бұрап алыңыз

Renault Duster дроссель жинағын қалай алып тастауға болады

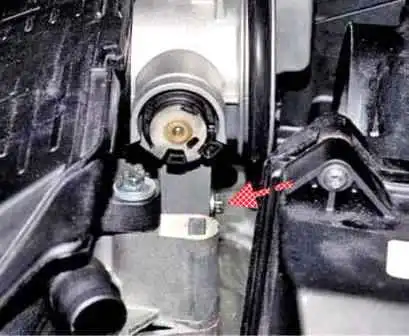

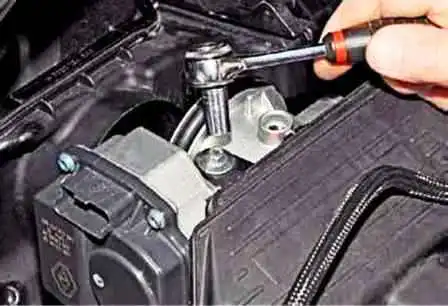

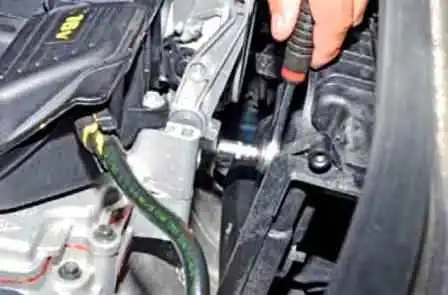

Біз дроссель жинағының оң жақ бекіткішінің болттарын цилиндр қақпағына бұрап шығарамыз

Renault Duster дроссель жинағын қалай алып тастауға болады

Сол жақ бұранданы босатыңыз

Renault Duster дроссель жинағын қалай алып тастауға болады

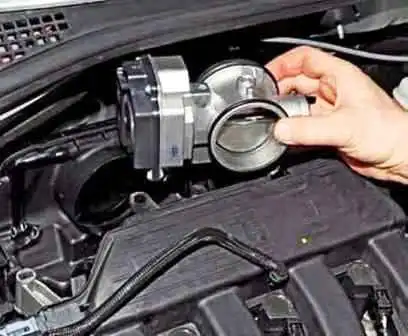

Біз ресивердің тесігінен дроссель жинағының саптамасын шығарамыз және дроссель жинағын шығарамыз

О-сақиналар зақымдалған болса:

Renault Duster дроссель жинағын қалай алып тастауға болады

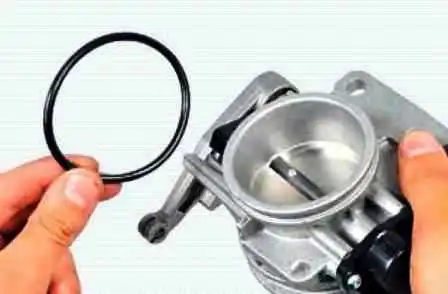

Резеңке сақинаны бұрауышпен шығарып алыңыз және оны алыңыз

Дроссель жинағын қабылдағышпен және ауа сүзгісінің корпусымен байланыстыруды жеңілдету үшін тығыздағыш сақиналарға жұқа силикон майын жағамыз.

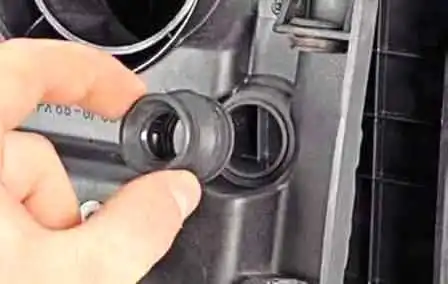

Ауа сүзгісінің корпусын орнатпас бұрын корпустың цилиндр қақпағының фитингімен байланысындағы резеңке төлкенің жағдайын тексереміз.

Renault Duster дроссель жинағын қалай алып тастауға болады

Тығыздағыш төлке зақымдалған немесе серпімділігін жоғалтқан болса, оны жаңасымен ауыстырыңыз.

Renault Duster дроссель жинағын қалай алып тастауға болады

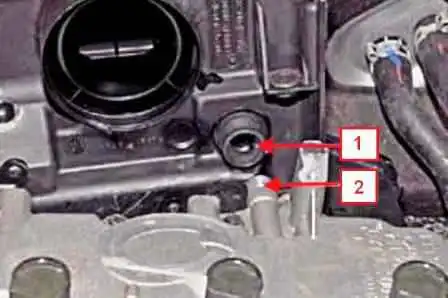

Дроссель жинағының саптамасына ауа сүзгісінің корпусын киген кезде ол корпустың 1 төлкесінің цилиндр қақпағының фитингімен 2 қосылуын қамтамасыз етеді.
