Как заменить регулятор холостого хода автомобиля Ниссан Альмера

Назначение и работа РХХ

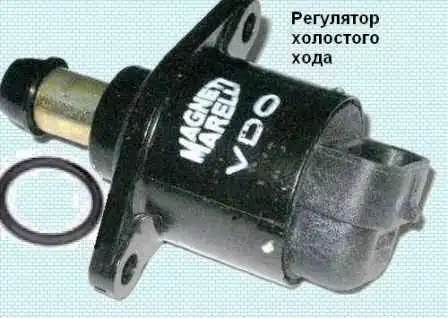

Регулятор холостого хода представляет собой электрический шаговый двигатель

Регулятор холостого хода двигателя К4М поддерживает заданную частоту вращения холостого хода двигателя при полностью закрытой дроссельной заслонке во время его пуска, прогрева и при изменении нагрузки во время включения вспомогательного оборудования

Регулятор изменяет количество дополнительного воздуха, подаваемого во впускную систему помимо дроссельной заслонки, и представляет собой электромеханический клапан, прикрепленный двумя винтами к фланцу корпуса воздушного фильтра.

Выполненные во фланце фильтра седло клапана регулятора и каналы образуют систему подачи дополнительного воздуха, минуя дроссельную заслонку.

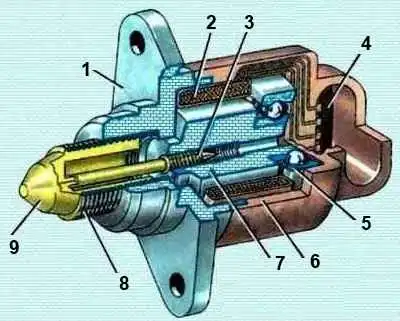

Регулятор холостого хода: 1 - корпус; 2 - обмотка; 3 - ходовой винт; 4 - вывода; 5 - подшипник; 6 - статор; 7 - ротор; 8 - пружина; 9 - клапан

Блок управления двигателем, обработав сигналы от датчиков, определяет необходимость открытия клапана регулятора и передает импульсы на обмотку статора регулятора.

При каждом управляющем импульсе ротор поворачивается на определенный угол, перемещая с помощью ходового винта клапан относительно седла.

Во впускную трубу поступает дополнительный воздух.

Определяя разрежение во впускной трубе двигателя, блок управления стремится поддерживать его на заданном уровне, периодически открывая и закрывая клапан регулятора холостого хода.

Это дает возможность обеспечить подачу постоянного количества дополнительного воздуха для поддержания постоянной частоты вращения холостого хода.

Изменяя величину открытия и закрытия клапана регулятора, блок управления компенсирует значительное увеличение или уменьшение количества подаваемого воздуха, вызванное его подсосом через негерметичную впускную систему или, напротив, засорением воздушного фильтра.

Включение дополнительных агрегатов вызывает увеличение нагрузки на двигатель, сопровождающееся снижением частоты вращения холостого хода и изменением разрежения во впускной трубе, что также компенсируется блоком управления с помощью регулятора.
