Автомобиль Renault/Dacia Sandero оборудован двумя независимыми тормозными системами: рабочей и стояночной.
Первая, оснащенная гидравлическим приводом с вакуумным усилителем, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке.
Рабочая система двухконтурная с диагональным соединением тормозных механизмов передних и задних колес.
Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой - левого переднего и правого заднего.
При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.
Педаль тормоза — подвесного типа.
В кронштейне педального узла над педалью тормоза установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали.

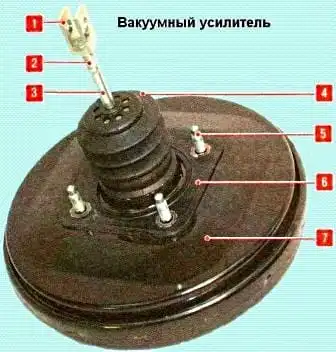

Для снижения усилия на педали тормоза служит вакуумный усилитель, использующий разрежение в ресивере работающего двигателя.
Вакуумный усилитель расположен в моторном отсеке между толкателем педали и главным тормозным цилиндром и крепится четырьмя гайками (через щиток передка) к кронштейну педалей.
Вакуумный усилитель — неразборный, при выходе из строя его заменяют.

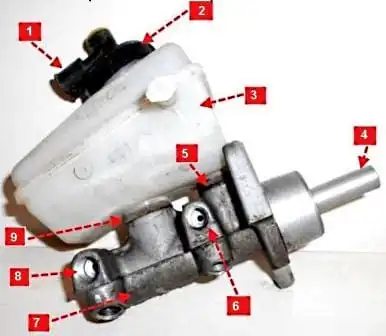

Главный тормозной цилиндр крепится гайками к двум шпилькам корпуса вакуумного усилителя.
Сверху на цилиндре установлен бачок гидропривода тормозной системы, в котором находится запас рабочей жидкости.
На корпусе бачка нанесены метки максимального и минимального уровней жидкости, а в верхней части установлен датчик, который при понижении уровня жидкости ниже отметки MIN включает сигнализатор в комбинации приборов.
При нажатии педали тормоза поршни главного цилиндра перемещаются, создавал давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.

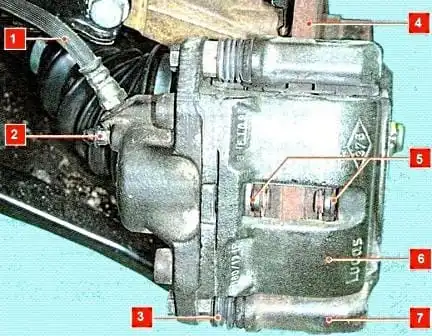

Тормозной механизм переднего колеса — дисковый, с плавающей скобой, включающей в себя суппорт, выполненный вместе с однопоршневым колесным цилиндром.
Направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок.
На пальцах установлены защитные резиновые чехлы.
В отверстия для пальцев направляющей колодок закладывается пластичная смазка.
При торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, прижимает внутреннюю тормозную колодку к диску.
Затем скоба (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) перемещается относительно диска, прижимая к нему наружную тормозную колодку.
В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения.
За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор.

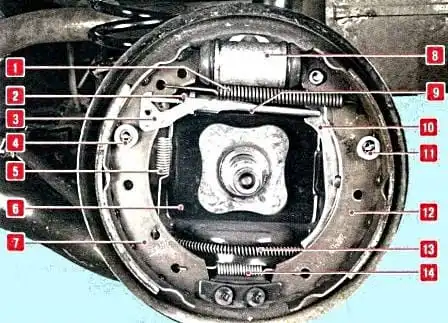

Тормозной механизм заднего колеса — барабанный, с двухпоршневым колесным цилиндром и двумя тормозными колодками, с автоматической регулировкой зазора между колодками и барабаном.
Тормозной барабан одновременно является ступицей заднего колеса и в него запрессован подшипник.

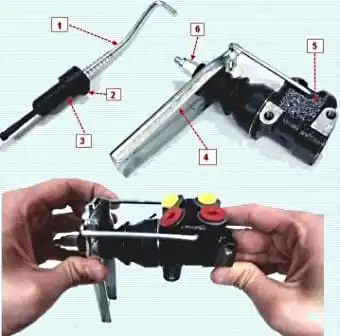

Регулятор давления изменяет давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля.
Он включен в оба контура тормозной системы, через него тормозная жидкость поступает к обоим задним тормозным механизмам.
Регулятор закреплен болтами на кузове автомобиля.
Его шток через подпружиненный нагрузочный стержень, рычаг 4 и серьгу соединен с балкой задней подвески.
В зависимости от расстояния между балкой и кузовом, которое зависит от нагрузки автомобиля, перемещается шток регулятора, который, в свою очередь, с помощью системы клапанов изменяет площадь сечения проходных каналов контуров внутри регулятора, ограничивая тем самым давление в контурах задних тормозов.
Степень ограничения регулятора, а, следовательно, и давление в контурах регулируют, изменяя длину штока регулятора, гайкой.
Колесные цилиндры тормозных механизмов задних колес одинаковые.
Передние колодки тормозных механизмов задних колес одинаковые, а задние различаются — на них зеркально-симметрично установлены несъемные рычаги привода стояночного тормоза.
Распорная планка и храповая гайка тормозных механизмов левого и правого колес различаются.
На храповой гайке и на наконечнике распорной планки левого колеса выполнена левая резьба, а на храповой гайке и на наконечнике распорной планки правого колеса — правая резьба.
Рычаги регуляторов тормозных механизмов левого и правого колес зеркально-симметричные.

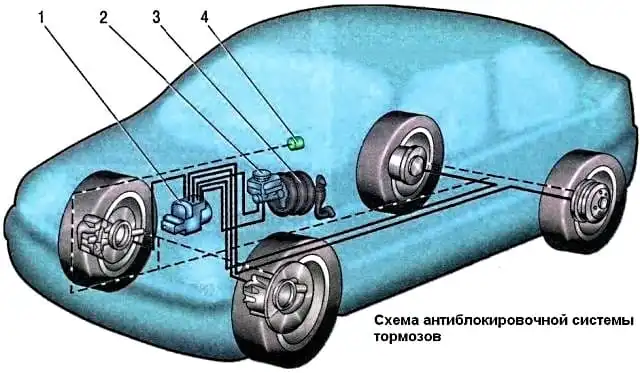

Антиблокировочная система тормозов (АБС) состоит из гидроэлектронного блока 1 (рис. 6) с гидравлическими электромагнитными клапанами, датчиков частоты вращения колес, насоса с электрическим приводом и сигнальной лампы 4 в комбинации приборов.
Антиблокировочная система служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, предотвращая блокировку колес.
АБС обеспечивает следующие преимущества:
- - объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;
- - сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.
В случае неисправности системы предусмотрена функция поддержания работы при отказах системы.
Гидроэлектронный блок управления получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес
На основе этой информации блок управления определяет оптимальный режим торможения колес, изменяя с помощью электромагнитных клапанов проходное сечение контуров, предугадывая момент блокировки замедляющего вращение колеса, чем предотвращает его блокировку.
Если система предполагает блокировку какого-либо колеса, она дает команду соответствующему клапану изолировать подачу жидкости к рабочему цилиндру этого колеса от главного тормозного цилиндра.
Если частота вращения колеса по сравнению с другими колесами продолжает снижаться, система АБС возвращает тормозную жидкость обратно в главный цилиндр, ослабляя торможение.
Если все четыре колеса будут одинаково замедляться, возвратный насос отключится, и все электромагнитные клапаны снова откроются, позволяя главному тормозному цилиндру воздействовать на рабочие цилиндры в штатном режиме.
Этот цикл может повторяться до десяти раз в секунду.
Включение электромагнитных клапанов и возвратного насоса создает пульсации в гидроприводе тормозной системы, они передаются на педаль тормоза, сигнализируя тем самым водителю о работе АБС.
Электромагнитные клапаны в контурах тормозных механизмов передних колес воздействуют на их рабочие цилиндры независимо, на каждый в отдельности, в то время как электромагнитный клапан контуров тормозных механизмов задних колес воздействует на оба рабочих цилиндра механизмов одновременно.
Поскольку тормозная система имеет диагональное разделение, отдельный механический плунжерный клапан в гидравлическом блоке разделяет гидравлический выход заднего электромагнитного клапана на два отдельных контура. чтобы предотвратить воздействие на систему ложных сигналов, встроенный контур безопасности следит за всеми сигналами, поступающими в блок управления.
Если поступает ложный сигнал или напряжение в бортовой электросети недостаточно, система автоматически выключается, в комбинации приборов загорается сигнальная лампа отключения АБС.
В этом случае сохраняется обычный режим работы тормозной системы, однако при движении по скользкой дороге нужно быть предельно осторожным, поскольку распределительная функция системы будет нарушена (функция уравнивания давления в тормозных механизмах передних и задних колес) и возникает вероятность заноса автомобиля при торможении.
Привод стояночного тормоза — ручной, механический, тросовый, на задние колеса.
Он состоит из рычага, переднего троса с регулировочной гайкой на его наконечнике, уравнителя, двух задних тросов и рычагов в тормозных механизмах задних колес.
Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с передним тросом.
К заднему наконечнику переднего троса крепится уравнитель, в отверстия которого вставлены передние наконечники задних тросов.
Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на задних колодках.
В процессе эксплуатации (до полного износа колодок задних тормозных механизмов) регулировка привода стояночного тормоза не требуется, т.к. удлинение распорной планки тормозного механизма компенсирует износ колодок.
Привод стояночного тормоза необходимо регулировать только в случае замены тросов или рычага стояночного тормоза.
Рабочий ход педали тормоза при работающем двигателе должен быть примерно 60—65 мм.
Слишком малый рабочий ход свидетельствует о неправильной начальной установке педали тормоза, нарушении регулировки вакуумного усилителя тормозов или заедании рабочего цилиндра, обусловливает повышенный расход топлива и ускоренный износ тормозных колодок.
Слишком большой рабочий ход — признак сверхнормативных зазоров в механизме педали или нарушения герметичности гидропривода тормозной системы.
Если рабочий ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», в системе воздух.
Если полный ход педали начинает увеличиваться, система негерметична.
Если при торможении педаль тормоза всегда начинает вибрировать, вероятнее всего, покороблены тормозные диски.
В такой ситуации их надо только менять, причем сразу оба.
Периодически появляющаяся и исчезающая вибрация педали при резком торможении сопровождает работу антиблокировочной системы тормозов и не является признаком неисправности.
Если при торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры; возможно, потребуется их замена.
Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку болтов крепления суппорта.
До начала движения после замены тормозных колодок обязательно несколько раз нажмите на педаль тормоза — поршни в рабочих цилиндрах должны встать на место.
Возможные неисправности тормозной системы и методы исправления
Причина неисправности - Способ устранения
Увеличенный рабочий ход педали тормоза:
Утечка тормозной жидкости из рабочих тормозных цилиндров - Замените вышедшие из строя рабочие тормозные цилиндры,
промойте и просушите колодки, диски и барабаны
Воздух в тормозной системе - Удалите воздух, прокачав систему
Повреждены резиновые уплотнительные кольца в главном тормозном цилиндре - Замените главный цилиндр
Повреждены резиновые шланги гидропривода тормозов - Замените шланги и прокачайте систему.
Повышенное биение тормозного диска (более 0,03 мм) - Прошлифуйте или замените диск, если толщина тормозил дисков передник колес менее 19,8 мм
Недостаточная эффективность торможения:
Замасливание накладок колодок тормозных механизмов - Промойте и просушите колодки
Заклинивание поршней в рабочих цилиндрах - Устраните причины заклинивания, поврежденные детали замените
Полный износ накладок тормозных колодок - Замените тормозные колодки
Перегрев тормозных механизмов - Немедленно остановитесь и дайте остыть тормозным механизмам
Применение низкокачественных колодок - Применяйте оригинальные колодки или продукцию фирм, специализирующихся на выпуске деталей тормозных систем
Нарушение герметичности одного из контуров (сопровождается провалом педали тормоза) - Замените поврежденные детали, прокачайте систему
Нарушение положения педали тормоза - Определите причину увеличения полного хода и замените поврежденные детали
Нарушение регулировки выступания штока вакуумного усилителя тормозов - Обратитесь в сервис для регулировки усилителя
Нарушения в работе антиблокировочной системы тормозов (АБС) - Обратитесь в сервис для проверки антиблокировочной системы тормозов
Неполное растормаживание всех колес:
Отсутствует свободный ход педали тормоза - Замените главный тормозной цилиндр
Увеличено выступание штока вакуумного усилителя тормозов - Обратитесь в сервис для регулировки усилителя
Разбухание резиновых уплотнителей главного цилиндра вследствие попадания в жидкость бензина, минеральных масел и т.п. - Промойте и прокачайте всю систему гидропривода, замените резиновые детали
Заклинивание поршней главного цилиндра - Проверьте и при необходимости замените главный цилиндр
Притормаживание одного колеса при отпущенной педали:
Излом или ослабление стяжных пружин колодок стояночного тормоза - Замените пружину
Заедание поршня в рабочем цилиндре вследствие загрязнения или коррозии корпуса - Замените рабочий цилиндр и прокачайте систему гидропривода тормозов
Разбухание уплотнительных колец рабочего цилиндра из-за попадания в жидкость посторонних примесей - Замените рабочий цилиндр и прокачайте гидропривод тормозов
Нарушение положения суппорта относительно тормозного диска при ослаблении болтов крепления - Затяните болты крепления, при необходимости замените поврежденные детали
Неправильная регулировка стояночной тормозной системы - Отрегулируйте стояночную тормозную систему
Нарушения в работе антиблокировочной системы тормозов - Обратитесь на сервис для проверки антиблокировочной системы тормозов
Занос или увод автомобиля в сторону при торможении:
Заклинивание поршня рабочего цилиндра - Проверьте и устраните заедание поршня в цилиндре
Закупоривание какой-либо трубки вследствие вмятины или засорения - Замените или прочистите трубку
Загрязнение или замасливание дисков, барабанов и накладок тормозных колодок - Очистите детали тормозных механизмов
Нарушены углы установки колес - Отрегулируйте углы установки колес
Разное давление в шинах - Установите необходимое давление в шинах
Не работает один из контуров тормозной системы (сопровождается снижением эффективности торможения) - Замените поврежденные детали и прокачайте систему.
Если это не приведет к желаемому результату, обратитесь на сервис для проверки антиблокировочной системы тормозов (если она установлена на автомобиль)
Увеличенное усилие на педали тормоза при торможении:
Неисправен вакуумный усилитель - Замените усилитель
Поврежден шланг, соединяющий вакуумный усилитель и впускную трубу двигателя, или ослаблено его крепление - Замените шланг
Разбухание резиновых уплотнителей цилиндров из-за попадания в жидкость бензина, минеральных масел и т.п. - Замените цилиндры, промойте и прокачайте систему
Писк или вибрация тормозов:
Замасливание фрикционных накладок - Зачистите накладки металлической щеткой с применением теплой воды с моющими средствами.
Устраните причины попадания жидкости или смазки на тормозные колодки
Износ накладок или инородные включения в них - Замените колодки
Чрезмерное биение или неравномерный износ (ощущается по вибрации педали тормоза) тормозного диска - Прошлифуйте или замените диск, если толщина тормозных дисков передних колес автомобилей с двигателями K7J и K7M менее 10,6 мм, автомобилей с двигателем K4M менее 17,7 мм
Проверка тормозов
Проверять работу тормозной системы желательно на специальных тормозных стендах.
Ориентировочную оценку работы тормозной системы можно выполнить на ровной горизонтальной площадке (желательно, чтобы она была покрыта тонким слоем песка), зарытой для движения транспорта.
Эту проверку можно проводить на автомобилях без АБС.
С АБС проверка проводится на СТО с помощью диагностики.
После торможения автомобиля, выйдите из автомобиля и осмотрите тормозные следы, оставленные колесами автомобиля.
Если тормозные следы передних колес несколько длиннее задних, а длина следов слева и справа одинакова, то тормозная система исправна.
В противном случае отремонтируйте систему.
Должны соблюдаться следующие соотношения:
- - L лев. пер. = L прав. пер.
- - L лев. задн. = L прав. задн.
- - L пер. > L задн.
Если при такой же проверке автомобиля, оснащенного АБС, тормозные следы будут видны так же четко, как и при проверке автомобиля без АБС, то антиблокировочная система тормозов неисправна.
В этом случае нужно обратиться в СТО для ремонта АБС.
