Снимаем подрулевые переключатели для замены, а также при снятии рулевой колонки и панели приборов.
Подготавливаем автомобиль. Отключаем минусовую клемму аккумулятора.

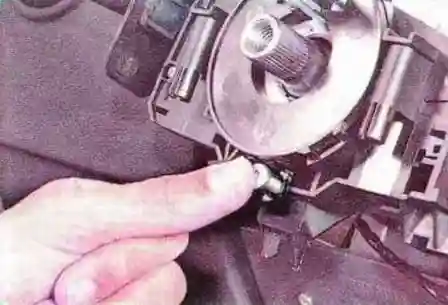

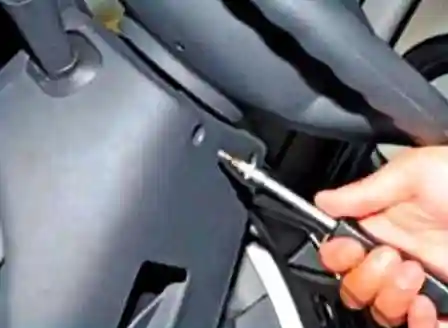

Ключом Torx T-20 откручиваем два самореза крепления кожухов рулевой колонки

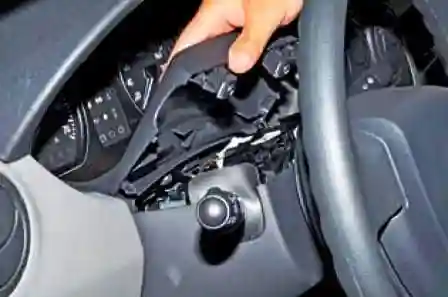

Снимаем верхний кожух рулевой колонки
Снимаем нижний кожух рулевой колонки, выводя крючок кожуха из зацепления

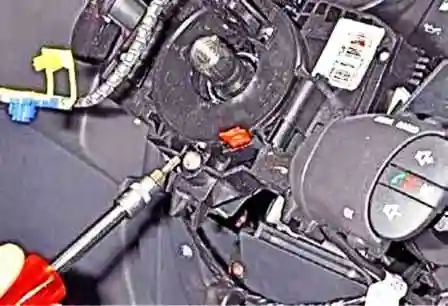

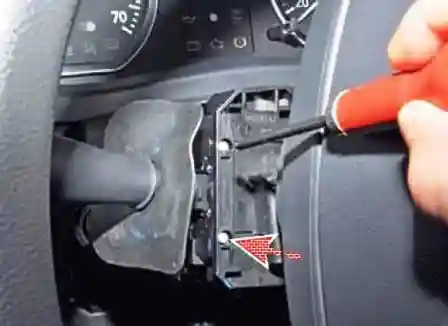

Выкручиваем два винта крепления подрулевого переключателя

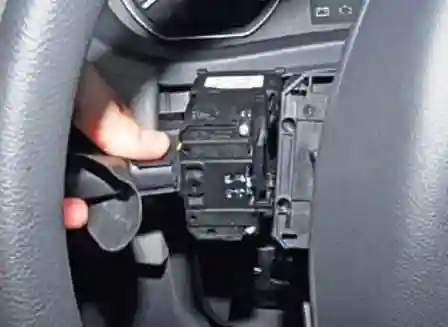

Извлекаем переключатель из гнезда соединителя

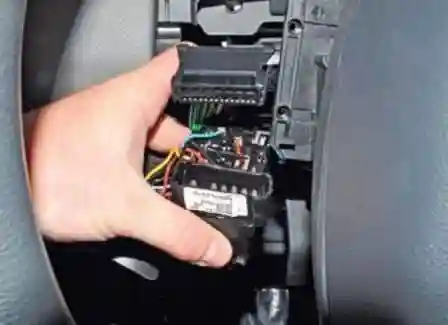

Отсоединяем от переключателя колодку проводов. Также снимаем второй подрулевой переключатель
Устанавливаем переключатели и все детали в обратной последовательности
Снятие переключателей в сборе с соединителем
Отсоединяем минусовую клемму аккумулятора
Снимаем руль (статья – Как снять руль автомобиля Рено Сандеро)
Снимаем кожух рулевой колонки, как описано выше
Отсоединяем от подрулевых переключателей колодки проводов
Выкручиваем винт хомута крепления соединителя
И надавливаем на винт, чтобы ослабить хомут
Снимаем соединитель в сборе с подрулевыми переключателями
Устанавливаем детали в обратной последовательности
Проверка подрулевых переключателей
Исправность подрулевых переключателей определяем, проверяя правильность замыкания контактов при различных положениях рычагов
Снимаем переключатели для проверки и подключаем контрольную лампу на 12 вольт с источником тока или тестер с функцией прозвонки цепи к соответствующим выводам, указанным в таблицах
Переводим рычаг переключателя в положение, соответствующее проверяемым контактам, - лампа должна загореться. В противном случае выключатель неисправен.

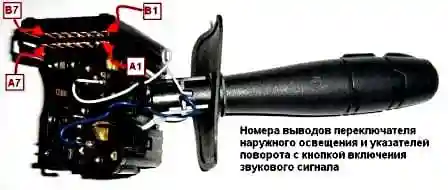

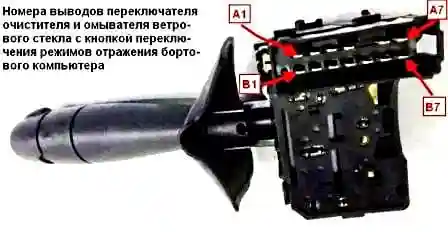

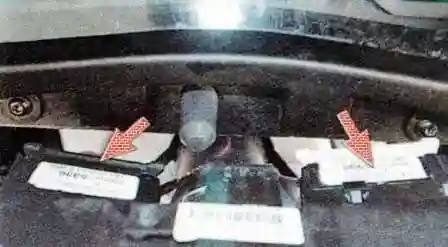

Номера выводов показаны на рисунке 1 и 2.
Замыкание контактов при различных положениях рычага переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала
Включаемый прибор - Номера замкнутых контактов
- Левый указатель поворота - А7-А6
- Правый указатель поворота - А5-А6
- Габаритный огонь - В1-В2
- Переключение ближнего/дальнего света - В5-В3
- Дальний свет фар - В5-В3 + В7-В6
- Передние противотуманные фары - А1-В2 + В1-В2
- Задний противотуманный фонарь - А3-В2 + В1-В2
- Звуковой сигнал - А4-В6
Замыкание контактов при различных положениях рычага переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера
Включаемый прибор - Номера замкнутых контактов
- Насос омывателя ветрового стекла - А4-В4
- Малая скорость стеклоочистителя - А3-А7
- Большая скорость стеклоочистителя - А2-А7
- Прерывистый режим работы стеклоочистителя - А1-А7 + А3-А6
- Прерывистый режим работы стеклоочистителя, малая скорость - А3-А6
- Кнопка переключения режимов отображения бортового компьютера - А4-В7
