Замена маслосъемных колпачков клапанов двигателя Renault Sandero

Замену маслосъемных колпачков производят при ремонте головки блока цилиндров (ГБЦ), а также при их естественном износе.

Основным признаком износа маслосъемных колпачков является увеличенный расход моторного масла, а также появление сизого дыма из выхлопной трубы сразу после пуска холодного двигателя и при торможении двигателем после длительного движения под нагрузкой. Косвенным признаком также является сильное замасливание электродов свечей зажигания.

Необходимые инструменты и материалы

Для выполнения работы, помимо инструментов для снятия крышки ГБЦ и ключа на 12, потребуются: пинцет или намагниченная отвертка, а также специализированный инструмент:

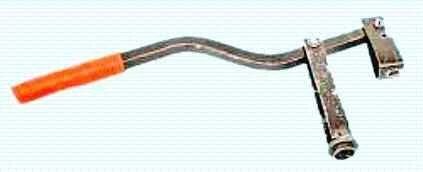

  • Приспособление (рейка) для сжатия пружин клапанов.

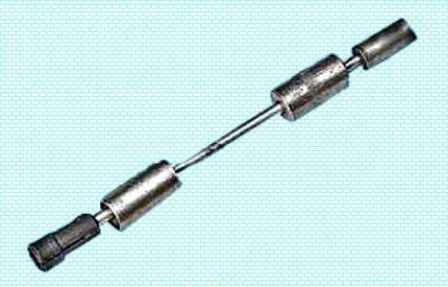

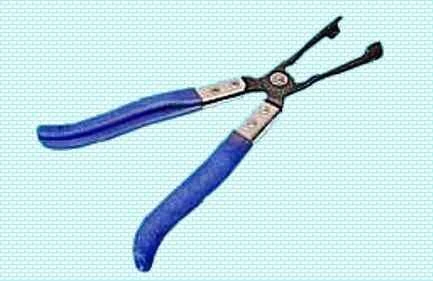

  • Клещевой съемник маслосъемных колпачков или инерционный съемник.

Подготовительные работы

Подготавливаем автомобиль для выполнения работы. Отключаем минусовую клемму аккумулятора.

Особенности работы на двигателях K7J и K7M

Выкручиваем все свечи зажигания. Снимаем крышку головки блока цилиндров (подробно описано в статье: Замена прокладки крышки головки блока цилиндров Рено Сандеро).

Для безопасного рассухаривания клапанов без риска их падения в цилиндр, необходимо установить поршень первого цилиндра в положение верхней мертвой точки (ВМТ) такта сжатия. В этом положении можно рассухаривать клапана первого и четвертого цилиндров.

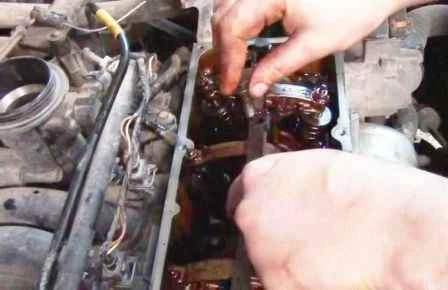

Примечание: Точная установка поршня 1-го цилиндра в ВМТ такта сжатия по меткам требует снятия верхней крышки ремня ГРМ и трудоемкого демонтажа правой опоры подвески силового агрегата. Однако для замены колпачков распределительный вал можно установить в требуемое положение визуально с достаточной точностью: необходимо провернуть коленчатый вал так, чтобы пятки коромысел привода обоих клапанов 1-го (или 4-го) цилиндра опирались на затылочные (базовые) части кулачков распределительного вала, и коромысла можно было свободно перемещать покачиванием в пределах теплового зазора.

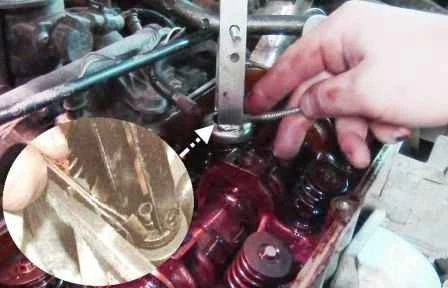

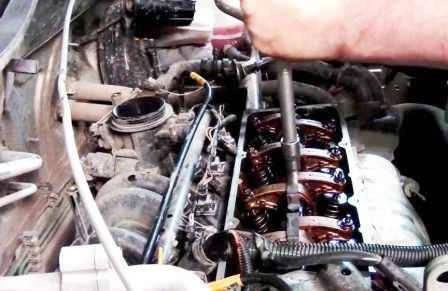

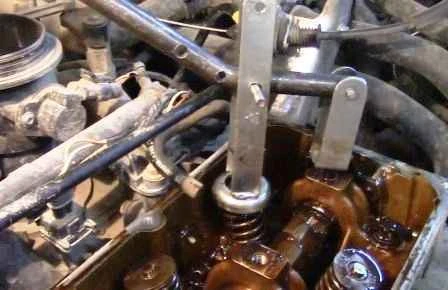

Устанавливаем приспособление для сжатия пружин клапанов, ввернув в одно из резьбовых отверстий головки блока болт крепления оси коромысел и зацепив приспособление за этот болт.

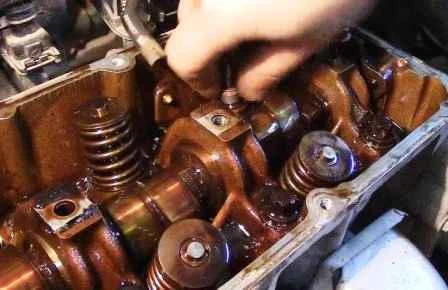

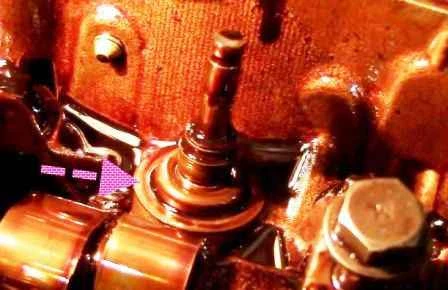

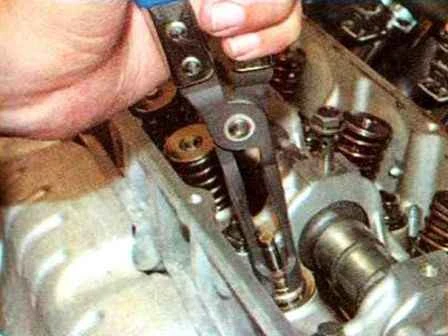

Спрессовываем старый маслосъемный колпачок с направляющей втулки клапана. Для этого устанавливаем инерционный съемник на колпачок и резко ударяем бойком по втулке цанги съемника, а затем по ручке приспособления. Если инерционного съемника нет, используем клещевой съемник или пассатижи, прикладывая усилие строго вверх и не проворачивая колпачок, чтобы не повредить направляющую втулку клапана (она изготовлена из хрупкой металлокерамики, и её кромка легко откалывается).

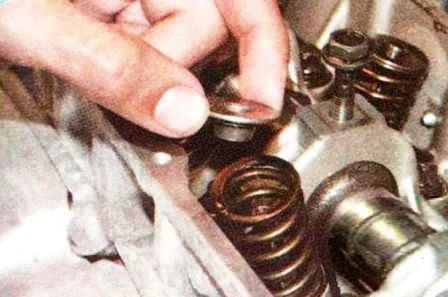

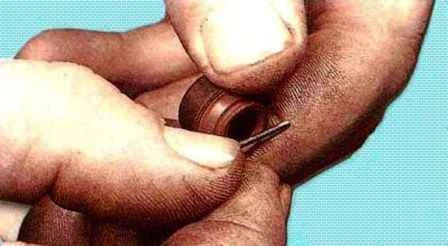

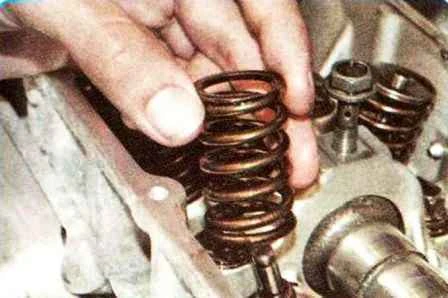

Устанавливаем пружину и тарелку клапана в обратном порядке. Устанавливаем сухари с помощью приспособления так, чтобы они надежно вошли в проточки стержня клапана. После установки сухарей обязательно ударяем молотком через металлический стержень (или головку) по торцу клапана, чтобы сухари окончательно сели на свое место.

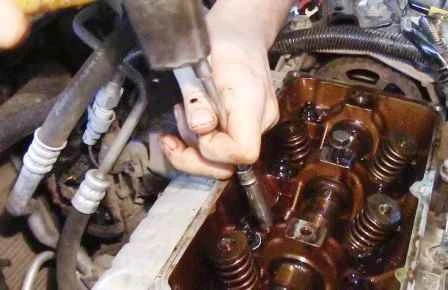

Осаживание сухарей клапана на место легким ударом молотка через металлический стержень по торцу клапана
Рис. 17. Ударяем по торцу клапана для надежной фиксации сухарей

Аналогичным образом заменяем маслосъемные колпачки второго клапана первого цилиндра и обоих клапанов четвертого цилиндра. Затем проворачиваем коленчатый вал на пол-оборота (180°), чтобы в ВМТ оказались поршни второго и третьего цилиндров, и заменяем маслосъемные колпачки остальных клапанов.

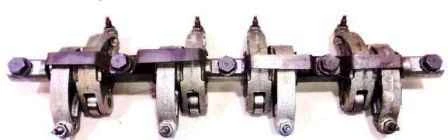

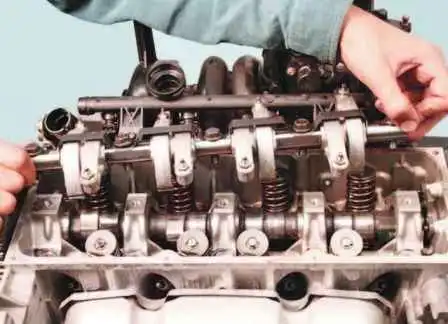

Устанавливаем на место ось коромысел с коромыслами и обязательно проверяем тепловые зазоры клапанов. Устанавливаем все снятые детали в обратном порядке.

Особенности замены на двигателе K4M

Замену маслосъемных колпачков на двигателе K4M выполняем по аналогичной технологии. Основное различие заключается в способе установки поршня первого цилиндра в ВМТ такта сжатия. Кроме того, на двигателе K4M установлены два распределительных вала и отсутствует ось коромысел, поэтому для доступа к клапанам потребуется предварительное снятие распределительных валов.
