В состав системы литания входят элементы следующих подсистем:
- - подачи топлива, включающей в себя топливный бак, электробензонасос, топливный фильтр, регулятор давления топлива, трубопроводы и топливную рампу с форсунками;
- - воздухоподачи, включающей в себя воздухоподающий патрубок, воздушный фильтр, дроссельный узел, регулятор холостого хода:
- - улавливания паров топлива, включающей в себя адсорбер и соединительные трубопроводы.
Функциональное назначение системы подачи - обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах.
Двигатели оборудованы электронной системой управления двигателем с распределенным впрыском топлива
В системе распределенного впрыска функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены;
- - воздух подается системой воздухоподачи, состоящей из дроссельного узла и регулятора холостого хода, а необходимое в каждый момент работы двигателя количество топлива впрыскивается форсунками во впускную трубу.
Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов.
Управляет системой впрыска топлива (а также системой зажигания) электронный блок, непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах двигателя.
Система улавливания паров топлива предотвращает выход из системы питания в атмосферу паров топлива, неблагоприятно влияющих на экологию окружающей среды.
В системе применен метод поглощения паров угольным адсорбером.
Он установлен в нише правого переднего крыла и соединен трубопроводами с топливным баком и впускной трубой.
На крышке адсорбера расположен электромагнитный клапан продувки адсорбера, который по сигналам блока управления двигателем переключает режимы работы системы.
Пары топлива из топливного бака по трубопроводу постоянно отводятся и накапливаются в адсорбере, заполненном активированным углем (адсорбентом).
При работе двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по трубопроводу из впускной трубы в полость адсорбера при открывании клапана.
Величина открытия клапана, а следовательно и интенсивность продувки адсорбера зависят от угла поворота дроссельной заслонки и определяются разрежением. которое возникает в полости впускной трубы работающего двигателя.
Пары топлива из адсорбера по трубопроводу поступают во впускную трубу двигателя и сгорают в цилиндрах.
Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.
Основным датчиком для обеспечения оптимального процесса сгорания является датчик концентрации кислорода в отработавших газах (лямбда-зонд).

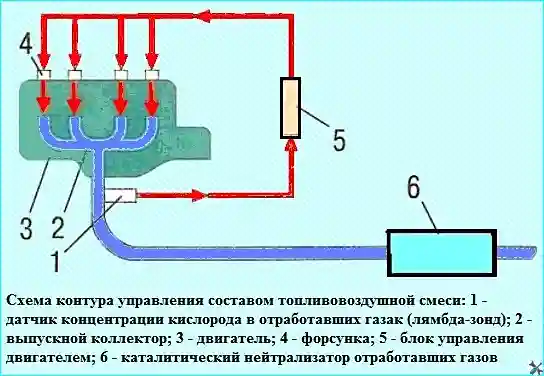

Он установлен в выпускном коллекторе двигателя и совместно с электронным блоком и форсунками образует контур корректировки состава топливовоздушной смеси, подаваемой в двигатель (рис. 1.)
По сигналам датчика блок управления двигателем определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени.
Зафиксировав отклонение состава от оптимального 1:14 (соответственно топливо и воздух), обеспечивающего наиболее эффективную работу каталитического нейтрализатора отработавших газов, блок управления с помощью форсунок изменяет состав смеси.
В результате контур управления составом топливовоздушной смеси является замкнутым,
На некоторых автомобилях установлены два датчика концентрации кислорода; один - в выпускном коллекторе, второй - за каталитическим нейтрализатором.
Первый датчик является управляющим (ориентируясь на его сигнал ЭБУ корректирует подачу топлива), а второй - диагностическим (ориентируясь на его сигнал ЭБУ оценивает эффективность работы каталитического нейтрализатора).
