Комбинация приборов
Расположение приборов и сигнализаторов в комбинации приборов показано на рисунке.
В комбинации приборов установлены следующие приборы и сигнализаторы.

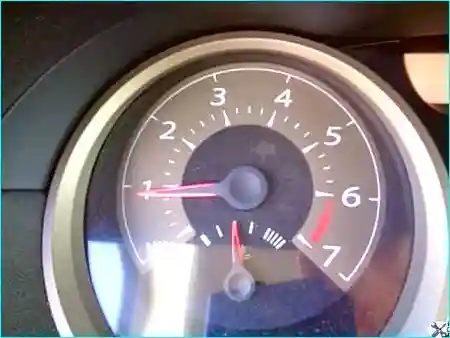

Рис. 1. Комбинация приборов
- 1 - тахометр показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 7. Цена деления 0,1. Для того чтобы узнать частоту вращения коленчатого вала в мин-1, нужно показания тахометра умножить на 1000. Красная зона — опасный для двигателя режим.
- 2 - сигнализатор системы стабилизации движения ESP и противобуксовочной системы ASR. Мигание сигнализатора свидетельствует о включении механизма предотвращения заноса либо об отключении противобуксовочной системы. Постоянное горение сигнализатора свидетельствует о неисправности систем.
- 3 - сигнализатор неисправности системы управления двигателем загорается при включении зажигания и гаснет после пуска двигателя.

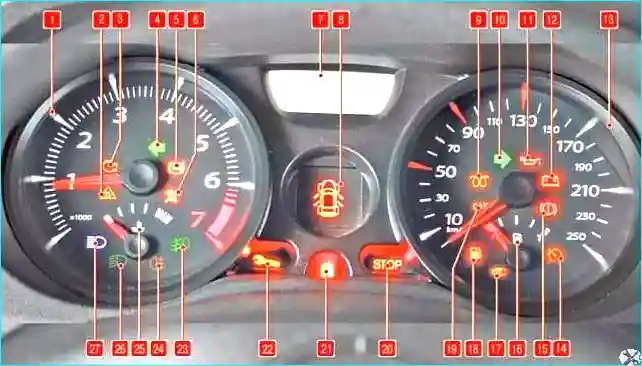

Рис. 2. Комбинация приборов с указанием элементов
ПРИМЕЧАНИЕ
Горение сигнализатора при работающем двигателе свидетельствует о неисправности системы управления двигателем. Это не означает, что двигатель надо немедленно остановить: система управления двигателем переходит на аварийные режимы, позволяющие двигателю работать в условиях, близких к нормальным. Причину неисправности надо постараться устранить как можно быстрее, так как длительная эксплуатация автомобиля с горящим сигнализатором может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля и поломкам двигателя.
- 4 - сигнализатор включения левого указателя поворота загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе левого поворота. Если сигнализатор не загорается или горит постоянно, это указывает на неисправность электрических цепей указателей поворота.
- 5 - сигнализатор состояния антиблокировочной системы тормозов (ABS). Сигнализатор загорается при включении зажигания, после пуска двигателя он гаснет. Горение сигнализатора при работающем двигателе указывает на неисправность антиблокировочной системы.
- 6 - сигнализатор состояния подушек безопасности загорается при включении зажигания и гаснет после пуска двигателя. Горение сигнализатора при работающем двигателе или его не загорание при пуске двигателя указывает на неисправность в системе подушек безопасности.
- 7 - бортовой компьютер.
Рис. 3. Бортовой компьютер

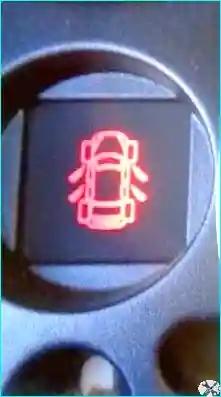

- 8 - сигнализатор открытых дверей. Включение сигнализатора указывает на то, что боковые двери или крышка багажника открыты или закрыты неплотно.
- 9 - сигнализатор режима предпускового подогрева (только на автомобилях с дизельным двигателем) загорается при включении зажигания. Сигнализатор гаснет, когда свечи накаливания нагреются до требуемой температуры — двигатель готов к пуску.
- 10 - сигнализатор включения правого указателя поворота загорается мигающим светом при включении правого указателя поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе правого поворота. Если сигнализатор не загорается или горит постоянно, это указывает на неисправность электрических цепей указателей поворота.
- 11 - сигнализатор падения давления масла в двигателе загорается при включении зажигания, и сигнализатор гаснет через несколько секунд. Если сигнализатор не гаснет или загорается во время работы двигателя, давление масла недостаточно.
- 12 - сигнализатор разряда аккумуляторной батареи загорается при включении зажигания и гаснет после пуска двигателя. Если сигнализатор не гаснет или загорается во время работы двигателя, это свидетельствует о повышении или понижении тока зарядки аккумуляторной батареи.

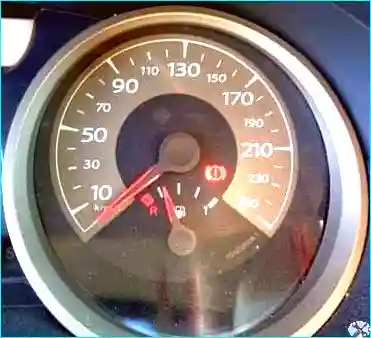

Рис. 4. Спидометр
- 13 - спидометр индукционного типа показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 250, цена деления 10 км/ч.
- 14 - сигнализатор режимов системы круиз-контроля.
- 15 - сигнализатор включения стояночного тормоза и аварийного состояния тормозной системы загорается при включении зажигания и гаснет после пуска двигателя. Постоянное горение сигнализатора при включенном зажигании может свидетельствовать о том, что включен стояночный тормоз или уровень тормозной жидкости стал ниже метки «min» бачка главного цилиндра привода тормозной системы.
- 16 - указатель уровня топлива.

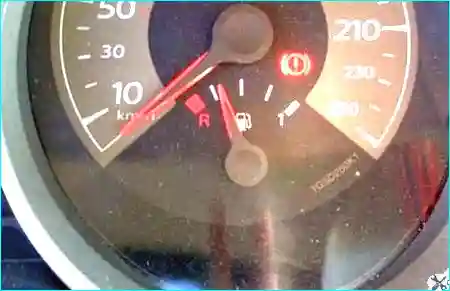

Рис. 5. Указатель уровня топлива
Перемещение стрелки уровня топлива к красной зоне указывает на необходимость дозаправки во избежание перебоев в работе двигателя.
- 17 - сигнализатор состояния сажевого фильтра (на автомобилях, оборудованных дизельным двигателем) загорается при загрязнении сажевого фильтра.
- 18 - сигнализатор минимального резерва топлива в баке.
- 19 - сигнализатор состояния системы питания сжиженным нефтяным газом.
- 20 - сигнализатор необходимости экстренной остановки загорается при включении зажигания и гаснет после пуска двигателя. При загорании сигнализатора во время движения немедленно остановитесь и заглушите двигатель.
- 21 - сигнализатор состояния системы блокировки пуска двигателя.
- 22 - сигнализатор необходимости проведения технического обслуживания загорается при включении зажигания и гаснет после пуска двигателя.
- 23 - сигнализатор включения противотуманных фар.
- 24 - сигнализатор включения задних противотуманных фонарей.

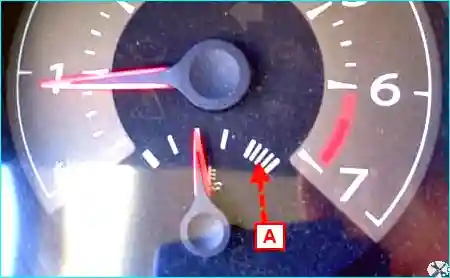

Рис. 6. Указатель температуры охлаждающей жидкости
- 25 – указатель температуры охлаждающей жидкости. Если указатель приближается к зоне «А», двигатель перегрелся. Следует остановиться, дать двигателю остыть и устранить причину перегрева двигателя.
ПРЕДУПРЕЖДЕНИЕ
Не допускайте эксплуатации автомобиля с перегревшимся двигателем, так как это приведет к серьезным поломкам двигателя.
- 26 - сигнализатор включения ближнего света фар.
- 27 - сигнализатор включения дальнего света фар.
Бортовой компьютер
Бортовой компьютер представляет собой информационную систему, которая отображает на дисплее информацию о поездке и информационные сообщения.

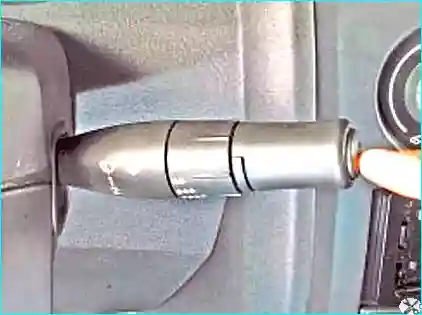

Рис. 7. Клавиша переключения показаний
Нажмите на клавишу переключения показаний информации о поездке. Для обнуления показаний нажмите и удерживайте клавишу.
На дисплее бортового компьютера может отображаться следующая информация о поездке

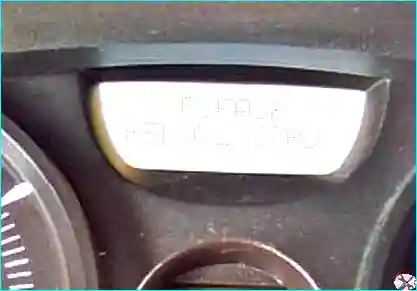

Рис. 8. Дисплей бортового компьютера
- Счетчик суммарного А и суточного Б пробега.
- carburant - объем топлива, израсходованный с момента последнего обнуления показаний.
- moyenne - средний расход топлива с момента последнего обнуления показаний.
- instantanne - текущий расход топлива, отображаемый на дисплее после достижения автомобилем скорости 30 км/ч.
- autonomie - запас хода на остатке топлива в баке. При расчете запаса хода учитывается расход топлива с момента последнего обнуления показаний. Значение отображается на дисплее после прохождения автомобилем 400 м пути.
- distance - пройденный путь с момента последнего обнуления показаний.
- moyenne - средняя скорость с момента последнего обнуления показаний. Значение отображается на дисплее после прохождения автомобилем 400 м пути.
- vidange dans - пробег до предстоящей замены масла, технического обслуживания. Сбрасывайте показания пробега до предстоящей замены масла/технического обслуживания только после проведения технического обслуживания.
- regulateur, limiteur - заданное значение скорости системы круиз-контроля.
- pas de message memorise - бортовой журнал, выводятся информационные сообщения.
На дисплее бортового компьютера могут отображаться следующие информационные сообщения:
- inserer la carte - вставьте ключ-карту в считывающее устройство.
- niveau huile correct - уровень масла в норме.
- eclairage auto des feux off - автоматическое включение световых приборов выключено.
- esp/asr desactive - отключение системы стабилизации и противобуксовочной системы.
- capteurs pneus absent - датчик давления воздуха в шинах отсутствует или неисправен.
- pression pneus a reajuster - приведите в норму давление воздуха в шинах.
