Органы управления Рено Меган 2

Рулевое колесо

Регулировка рулевой колонки по высоте и по углу на­клона

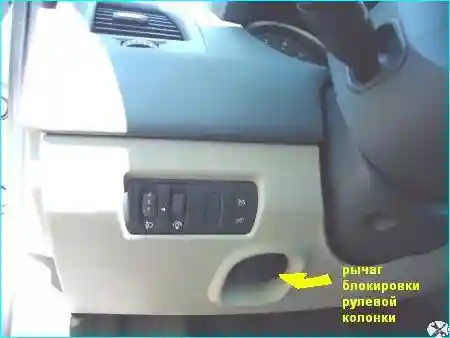

Поднимите рычаг (см. по стрелке рис. 1) и установи­те рулевое колесо в удобное для Вас положение.

Для того, чтобы зафиксировать рулевое колесо в этом положении, опустите рычаг.

Для соблюдения безопасности движения производите эту регулировку только на неподвижном автомобиле.

Не удерживайте долго рулевое колесо повернутым до упора в крайнее положение и не оставляйте автомобиль с остановленным двигателем и вывернутыми до упора ко­лесами.

Никогда не выключайте зажигание на спусках и вообще во время движения, это приведет к прекращению работы гидроусилителя тормозов и электроусилителя рулевого управления.

Звуковая и световая сигнализация

Звуковой сигнал

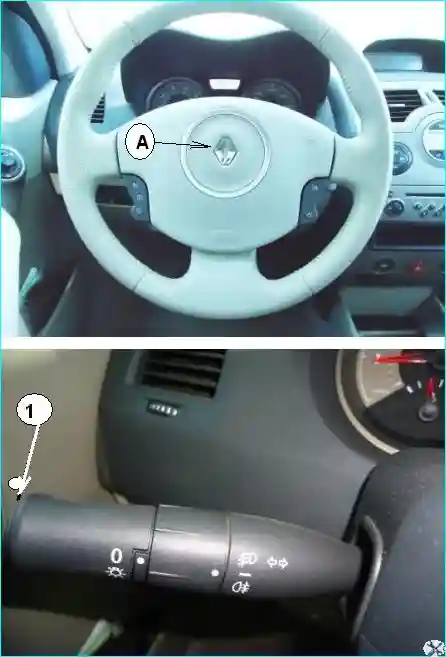

Чтобы подать звуковой сигнал, нажмите на накладку (А) ступицы рулевого колеса (см. рис. 2).

Световая сигнализация

Для сигнализации светом фар даже в том случае, если наружное освещение автомобиля выключено, нажмите ры­чаг подрулевого переключателя (1) на себя.

Аварийная сигнализация

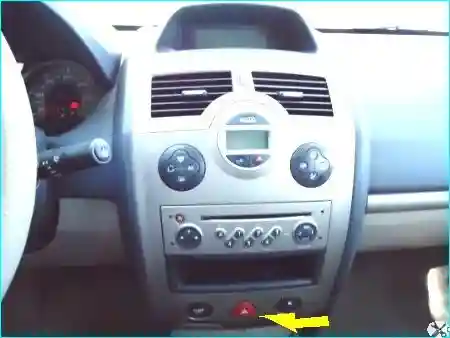

Чтобы включить аварийную световую сигнализацию, нажмите кнопку (см. по стрелке рис. 3).

Одновременно начинают мигать все четыре основных указателя поворота, а также боковые повторители.

Включение аварийной сигнализации необходимо для предупреждения других участников движения:

• - о необходимости срочной остановки в неположенном и даже запрещенном месте;
• - об особой ситуации во время движения, а также во всех случаях, где применение аварийной сигнализации обя­зательно согласно ПДД.

В некоторых комплектациях автомобиля при очень резком торможении может автоматически включиться аварийная световая сигнализация.

В этом случае можно выключить аварийную сигнали­зацию, нажав на выключатель (2).

Указатели поворота

Для включения указателей поворота сместите рычаг подрулевого переключателя (см.1, рис. 2) в плоскости рулевого колеса в направлении предполагаемого поворо­та.

Во время движения по автостраде чаще всего не прихо­дится поворачивать рулевое колесо на угол, достаточный для автоматического возврата рычага подрулевого пере­ключателя в нейтральное положение (0).

Рычаг включения указателей поворота имеет промежуточное положение, в котором следует удерживать переключатель во время ма­неврирования, например, при cмене полосы движения.

Если рычаг переключателя отпустить, он автомати­чески возвращается в положение (6).

Приборы наружного освещения и сигнализации

Контрольная лампа габаритного освещения

Поверните крайнее кольцо рычага (см. 1, рис. 4) подрулевого переключателя в положение, при котором метка (4) совместится с соответствующим символом, включится контрольная лампа, и одновременно включится подсветка щитка приборов.

Регулировка яркости подсветки осуществляется поворотом регулятора (2).

Включение ближнего света вручную

Поверните крайнее кольцо рычага/ подрулевого пере­ключателя в положение, при котором метка (4) совместится с соответствующим символом.

При включении ближнего света на щитке приборов загорается соответствующая контрольная лампа.

Автоматический режим работы (в зависимости от ком­плектации автомобиля)

При работающем двигателе ближний свет фар включа­ется и выключается автоматически, в зависимости от уров­ня освещенности снаружи автомобиля, без воздействия на; рычаг подрулевого. переключателя (1) (положение (0)). * Автоматический режим можно включить или отключить; по Вашему желанию.

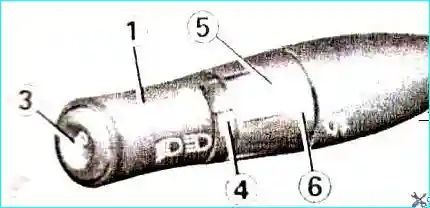

Рис. Элементы управления системой наружного освещения

Для включения режима удерживайте нажатой кнопку (3) не менее 4 сек.

В подтверждение включения режима про­звучит двойной звуковой сигнал, а на щитке приборов появится соответствующее сообщение;

- для отключения режима при остановленном двигателе удерживайте нажатой кнопку (3) не менее 4 сек.

Звуко­вой сигнал подтвердит отключение режима, а на щитке приборов появится сообщение «Автоматически режим освещения выключен».

Любое воздействие на рычаг подрулевого переклю­чателя (1) отменяет автоматический режим управления наружным освещением.

Перед поездкой в темное время суток проверьте исправность электрооборудования и отрегулируйте на­правление света фар (если загрузка салона или багажника автомобиля отличается от обычной).

Противотуманные фары

Поверните среднее кольцо рычага подрулевого пе­реключателя (5) в положение, при котором метка (6) сов­местится с соответствующим символом, затем отпустите кольцо.

Противотуманные фары включаются только в том слу­чае, если кольцо на торце переключателя установлено в определенное положение, одновременно загорается со­ответствующая контрольная лампа на щитке приборов.

Задний противотуманный фонарь

Поверните среднее кольцо рычага подрулевого пе­реключателя (5) в положение, при котором метка (6) сов­местится с соответствующим символом, затем отпустите кольцо.

Фонарь включается, если включены наружные осве­тительные приборы, одновременно загорается соответс­твующая контрольная лампа на щитке приборов.

Не забывайте выключать задний противотуманный фонарь, когда в нем нет необходимости, чтобы не мешать другим участникам движения.

Примечание. Противотуманный фонарь расположен со стороны водителя.

Выключение наружного освещения

Снова поверните кольцо (5), установив метку (6) на­против символа противотуманных фар, которые требуется выключить.

При выключении приборов наружного освеще­ния одновременно выключаются противотуманные фары и фонари.

При движении в тумане автоматическое включение света фар происходит нерегулярно, поэтому можно и нуж­но контролировать работу противотуманных фар по свече­нию контрольных ламп на щитке приборов.

Электрическая регулировка направления света фар в вертикальной плоскости

В автомобилях, имеющих такую регулировку, регулятор (А) позволяет изменять направление света фар вниз или вверх в зависимости от степени загрузки автомобиля.

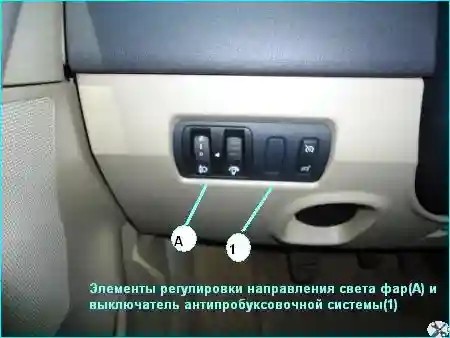

Рис. Элементы регулировки направления света фар (А) и выключатель антипробуксовочной системы (1)

Поворачивайте ручку (А) вниз, чтобы опустить лучи света фар, или вверх, чтобы поднять их.

На других модификациях регулировка осуществляется автоматически.

Стеклоочистители и стеклоомыватели лобового стекла

При работающем двигателе или в режиме работы до­полнительного оборудования установите рычаг подрулево­го переключателя (1) в нужное положение (см. рис. 6).

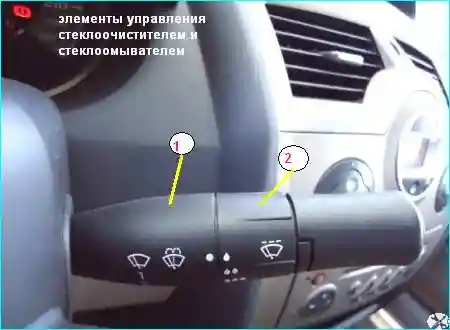

Рис. 7. Элементы управления стеклоочистителем и стеклоомывателем

В режиме (В) после каждого рабочего цикла щетки стеклоочистителя останавливаются на несколько секунд.

Длительность паузы между рабочими циклами можно из­менить поворотом кольца (2) (см. рис. 7).

Во время движения любая остановка ав­томобиля приводит к уменьшению скорости работы очистителя.

Если стеклоочистители работали на боль­шой скорости, они переключатся на работу с малой скоростью

Как только автомобиль трогается с места, стеклоочис­тители возвращаются в исходный режим работы.

Любое воздействие на рычаг подрулевого переключа­теля (1) отменяет автоматический режим управления.

Автомобили, оборудованные стеклоочистителем с автоматическим включением

При работающем двигателе или в режиме работы до­полнительного оборудования установите рычаг подрулево­го переключателя (1) в положение (А), затем - (В).

Теперь стеклоочистители при появлении капель воды на ветровом стекле включатся автоматически в прерывистый режим на оптимальной скорости.

Длительность паузы между рабочи­ми циклами можно изменить поворотом кольца (2).

Каждый раз перед запуском двигателя нужно обяза­тельно возвращать рычаг в положение (А), чтобы вернуть­ся к автоматическому включению прерывистого режима работы.

Режимы С и D такие же, как на моделях без автома­тики.

Если рычаги стеклоочистителей застряли (например, примерзли к ветровому стеклу), происходит автоматичес­кое отключение подачи питания на стеклоочистители.

Стеклоомыватели лобового стекла и фар

При включенном зажигании потяните рычаг подруле­вого переключателя (1) на себя.

При выключенных фарах

Краткое нажатие включает один ход стеклоочистите­лей.

Длительное нажатие включает три хода стеклоочисти­телей подряд, причем последний ход выполняется после небольшой (1-2 сек.) паузы.

При включенных фарах

Тоже, что при выключенных фарах, дополнительно со стеклоочистителем включится омыватель фар.

В мороз проверьте, что щетки стеклоочистителей не примерзли к стеклу, это может вызвать перегрев электро­двигателя стеклоочистителей.

Следите за состоянием щеток. Их нужно менять, как только станет заметно ухудшение качества очистки стекла (примерно раз в год).

Регулярно очищайте ветровое стекло.

Если выключить зажигание при работающих стекло­очистителях (рычаг находится в положении (А), щетки ос­тановятся в произвольном положении.

• Чтобы включить зажигание, не заводя двигатель – вставляем карту в слот и, не нажимая педали, нажимаем на старт и ждем несколько секунд, включится зажигание.
