Снятие модуля топливного насоса
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Приподнимите подушку заднего сиденья.
Снимите держатель коврика.
Отверните коврик.

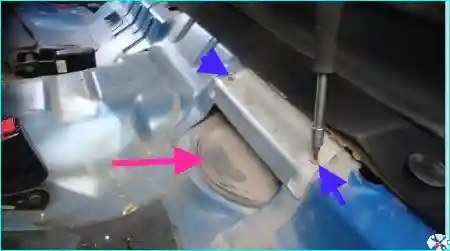

Рис. 1. Открутите болты крепления накладки
Снимите накладку и заглушку люка.
Заглушку люка снимаем с помощью отвертки, поддевая за край.

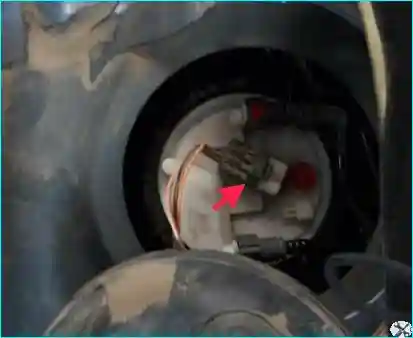

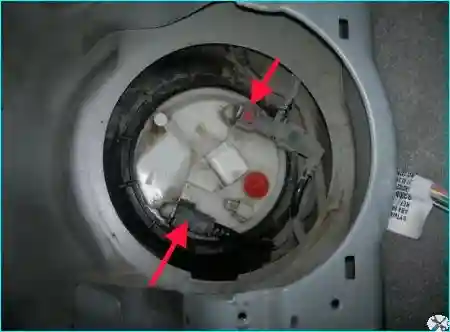

Рис. 2. Отсоедините колодку проводов
Рис. 3. Нажав на фиксаторы, отсоединяем трубки подвода и отвода топлива
Рис. 4. Откручиваем накидную пластмассовую гайку крепления топливного модуля с помощью приспособления (Mot. 1397)

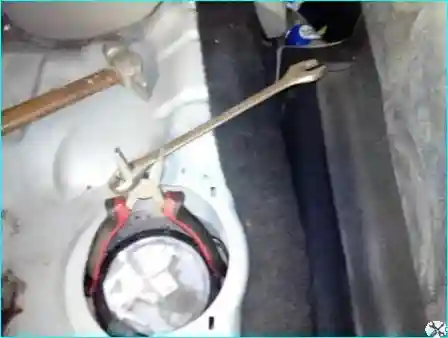

Рис. 5. В дорожных условиях можно открутить таким способом с помощью пассатижей и накидного ключа

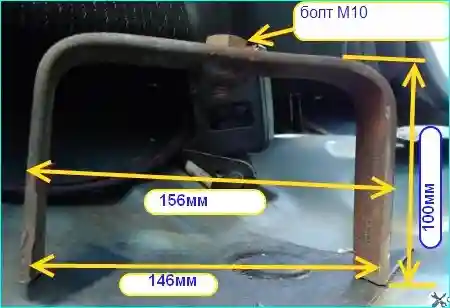

Рис. 6. В домашних условиях можно сделать приспособление из полоски металла толщиной 3–5 мм, приварив к нему болт

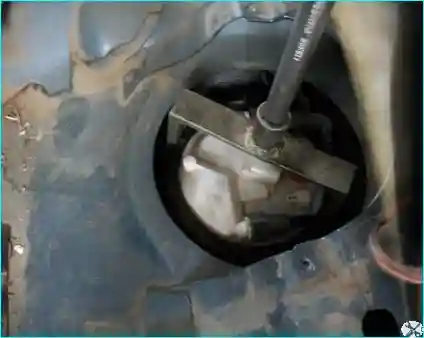

Рис. 7. С помощью такого приспособления откручиваем накидную гайку топливного модуля

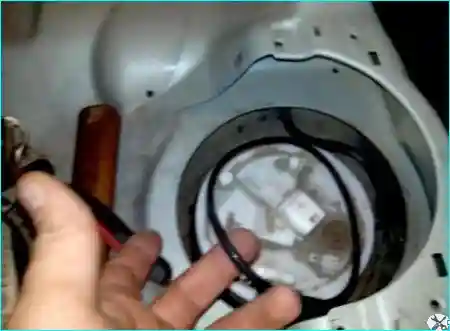

Рис. 8. Открутив накидную пластмассовую гайку модуля, аккуратно вынимаем его и резиновое уплотнительное кольцо
Примите меры, чтобы не повредить поплавок.

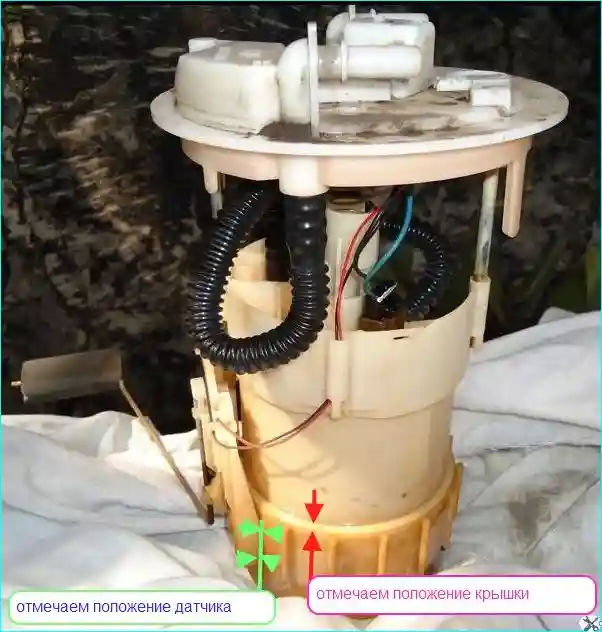

Рис. 9. На корпусе фломастером или просто заточенной отверткой делаем метки положения датчика топливомера и положение нижней крышки модуля
Это делается для правильного положения датчика топливомера.

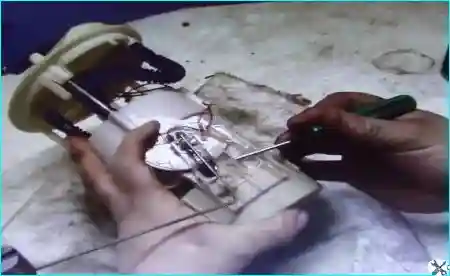

Рис. 10. Поддеваем отверткой пластмассовый фиксатор

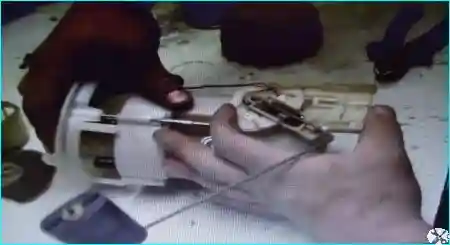

Рис. 11. Вынимаем датчик топливомера

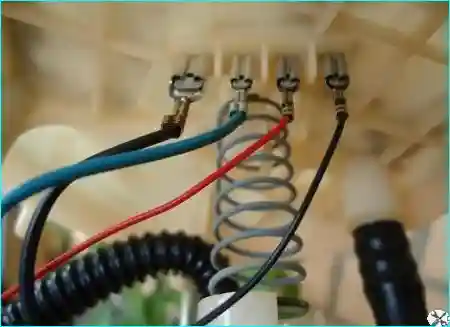

Рис. 12. Положение контактов

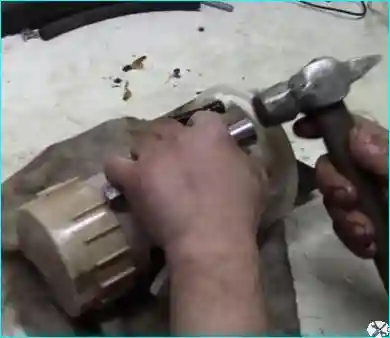

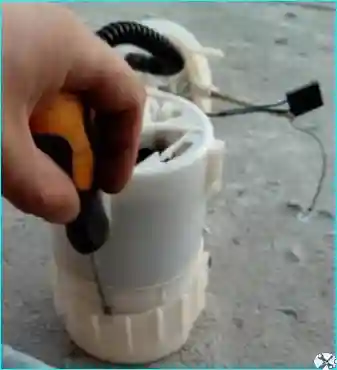

Рис. 13. Уложив боком модуль, несильными ударами рассоединяем крышку от корпуса модуля
Можно также рассоединить крышку с помощью нескольких отверток, вставив их в разъем крышки через небольшие промежутки.
Рис. 14. Устанавливаем новый фильтр и собираем в обратной последовательности
Электронасос подходит от некоторых отечественных автомобилей.
При замене насоса нужно учитывать производительность насоса.
Чтобы исключить опасность деформации бака, установите на место гайку крепления узла топливного насоса с датчиком уровня топлива и топливным фильтром сразу же после снятия этого узла.
Установка
Замените уплотнительное кольцо.

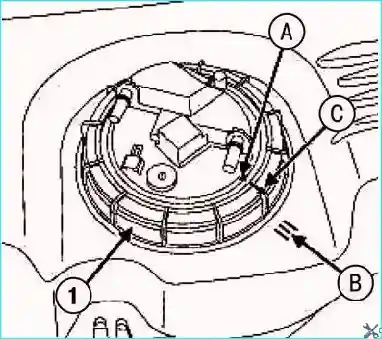

Рис. 15. Установка узла «топливный насос – датчик уровня топлива - топливный фильтр»: 1 - гайка; А, В, С - метки
Установите узел «топливный насос - датчик уровня топлива - топливный фильтр», совместив метку «А» на этом узле с меткой «В» на топливном баке (см. рис. 15).
Наверните гайку.
Затяните гайку до совмещения метки «С» на гайке с меткой «В» на топливном баке и с меткой «avec» на узле топливного насоса с датчиком уровня топлива и топливным фильтром (рис. 15).
Установка остального оборудования производится в порядке, обратном снятию.
Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.
